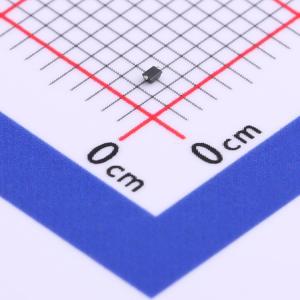

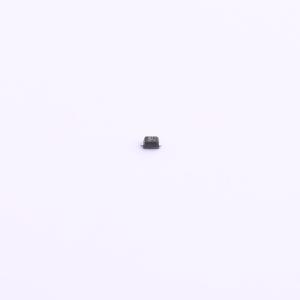

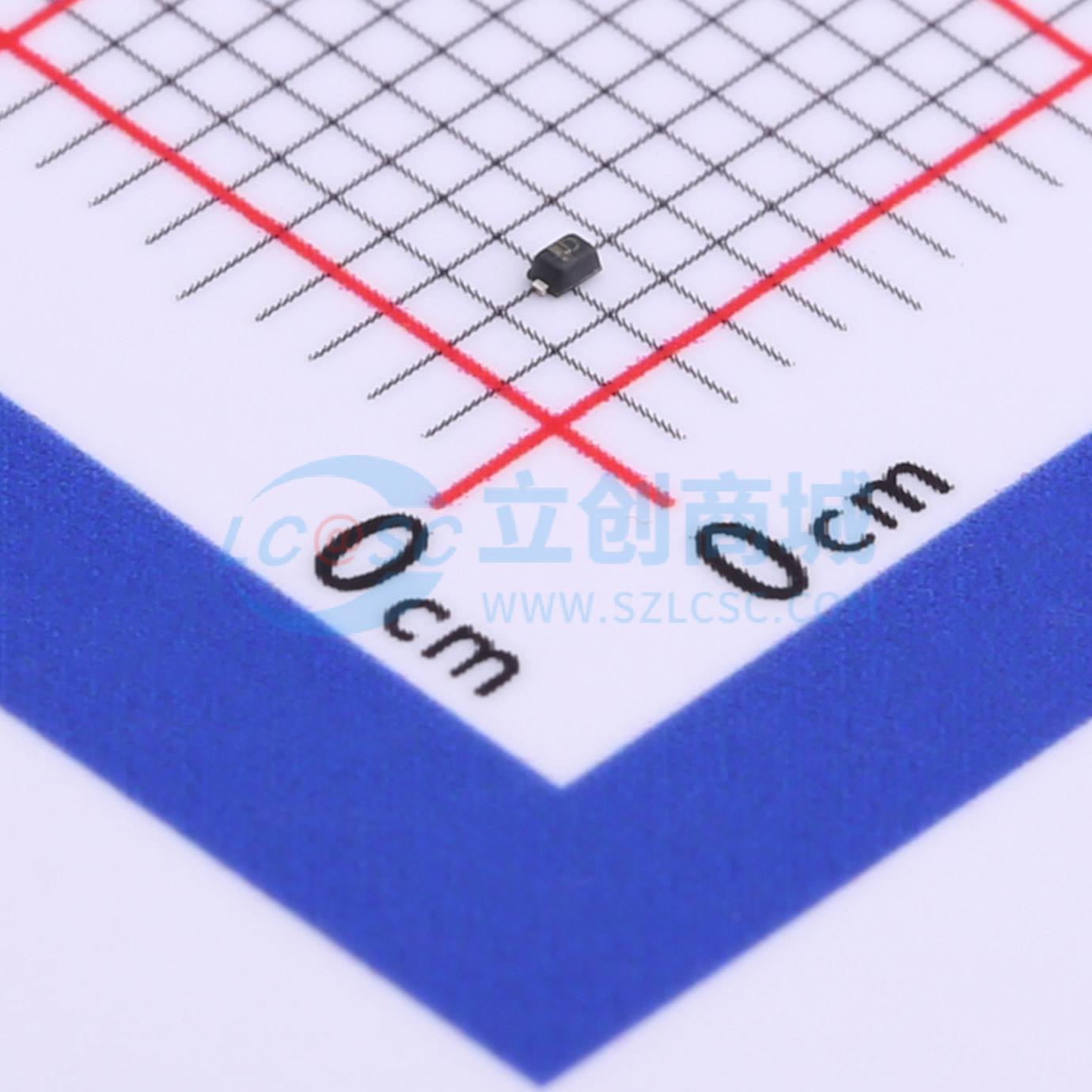

温馨提醒：图片仅供参考，商品以实物为准
ULC9L5V
单向瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 极性Unidirectional峰值脉冲电流5A(8/20us)箝位电压10V@1A,15V@5A,击穿电压6V反向关断电压5V
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- ULC9L5V
- 商品编号
- C782864
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 0.6pF |
商品特性
- 超低电容：典型值0.6pF
- 超低泄漏：纳安级
- 工作电压：5V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±25kV 接触放电：±20kV
- IEC 61000-4-5（雷击）5A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
