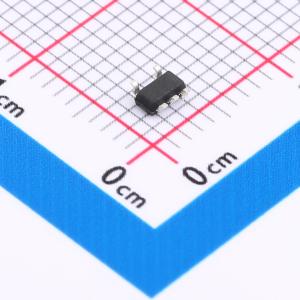

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G32DBVR(UMW)
单2输入或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G32 是一款单路 2 输入或门，采用三种超小尺寸封装。该器件在速度和驱动能力方面与 LCX 多门产品相当。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SN74LVC1G32DBVR(UMW)
- 商品编号
- C7394015
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.041933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V~4V；2.3V~2.5V；1.29V~1.52V；1.9V~2.1V | |
| 输出低电平(VOL) | 300mV；400mV；550mV；240mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.8ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
UMW SN74LVC1G32是一款单路2输入或门，提供三种微型封装。该器件在速度和驱动能力方面的表现与LCX多门产品相当。
商品特性
- 微型SC70-5/SOT23-5/DFN封装
- 2.4ns传输延迟（典型值，5V供电时）
- 源电流/灌电流24mA（3.0V时）
- 过压容限输入
- 设计用于1.65V至5.5V VCC工作电压范围
- 器件无铅且符合RoHS标准
