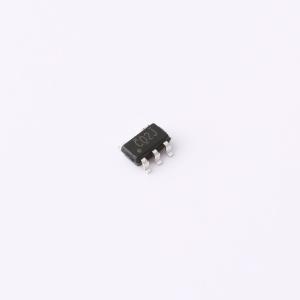

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G02DBVR(UMW)
单2输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G02是一款单路2输入或非门，提供三种小尺寸封装。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SN74LVC1G02DBVR(UMW)
- 商品编号
- C7394016
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.0415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.4ns@5V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
该器件是一款单2输入或非门，提供三种超小型封装选项。
商品特性
- 超小型SC70-5/SOT23-5/DFN6(1.5×1.0mm)封装
- 在5V电压下典型传输延迟时间为2.4ns
- 在3.0V电压下可提供24mA的驱动/灌电流能力
- 过压容限输入设计，支持1.65V至5.5V的电源电压工作范围
- 器件为无铅设计并符合RoHS标准
