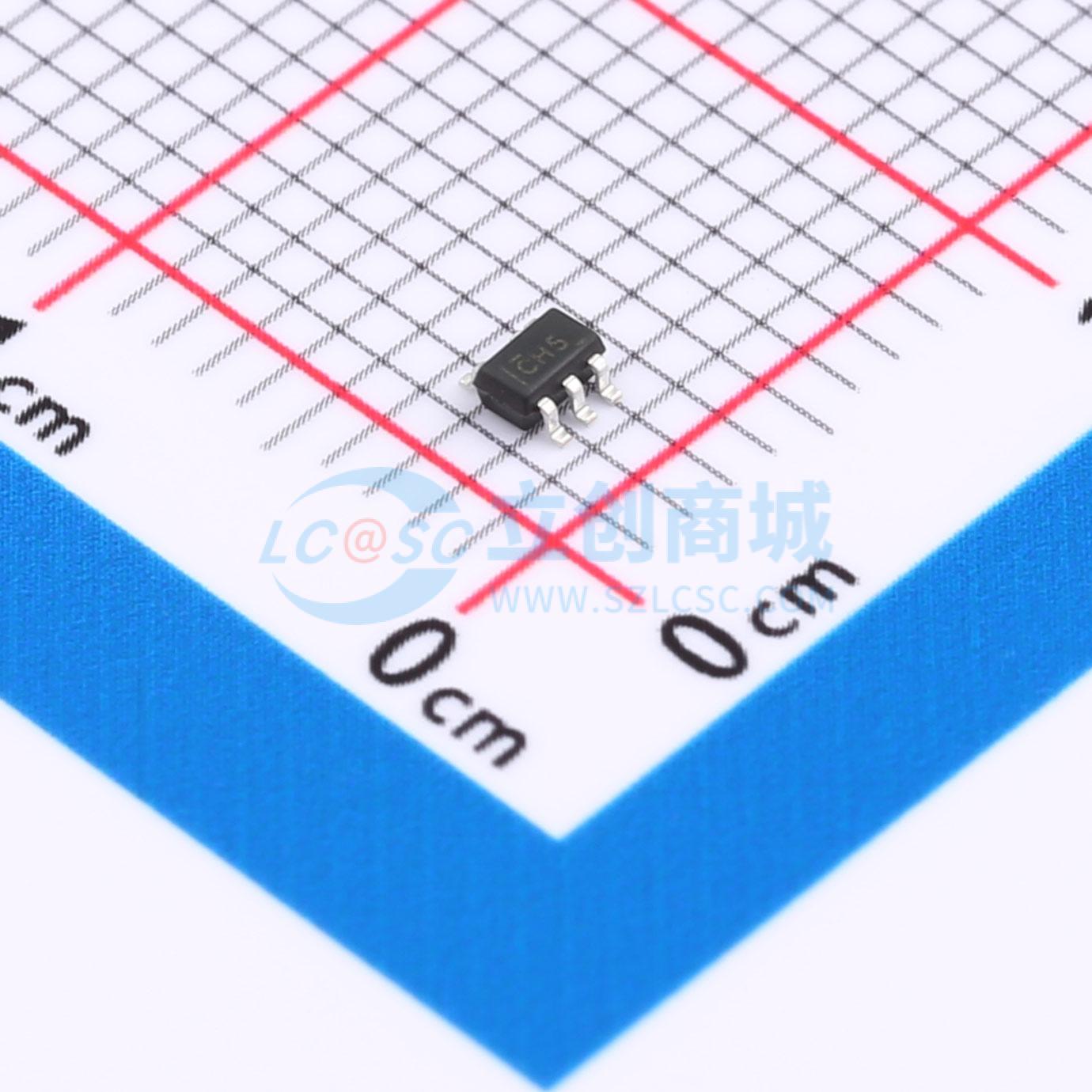

温馨提醒：图片仅供参考，商品以实物为准

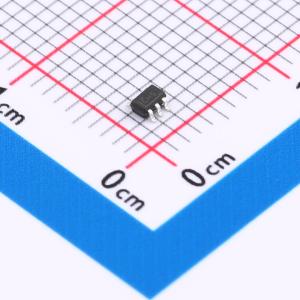

SN74LVC1G86DCKR(UMW)
SN74LVC1G86DCKR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G86 是一款高性能单路 2 输入异或门，工作电源电压范围为 2.3V 至 5.5V。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SN74LVC1G86DCKR(UMW)
- 商品编号
- C7394027
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.0366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 2.9ns@3.3V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
SN74LVC1G86是一款高性能单路2输入异或门，工作电源电压范围为2.3V至5.5V。
商品特性
- 过压容限输入：当电源电压V_CC在0.5V至5.5V之间时，输入电压V_IN可在0V至7.0V之间
- TTL兼容：在V_CC = 2.7V至3.6V时，可与5.0V TTL逻辑接口
- LVCmos兼容
- 24mA输出灌电流能力，上拉电压可在0V至7.0V之间
- 微型SC70-5、SOT23-5和DFN6-1.0mm×1.5mm封装
- 极高速度：在V_CC = 5.0V时，典型传播延迟tPD为2.5ns
- 近乎零静态电源电流，显著降低系统功耗要求
- 芯片复杂度：FET数量为20
- 无铅、无卤素/无BFR且符合RoHS标准
