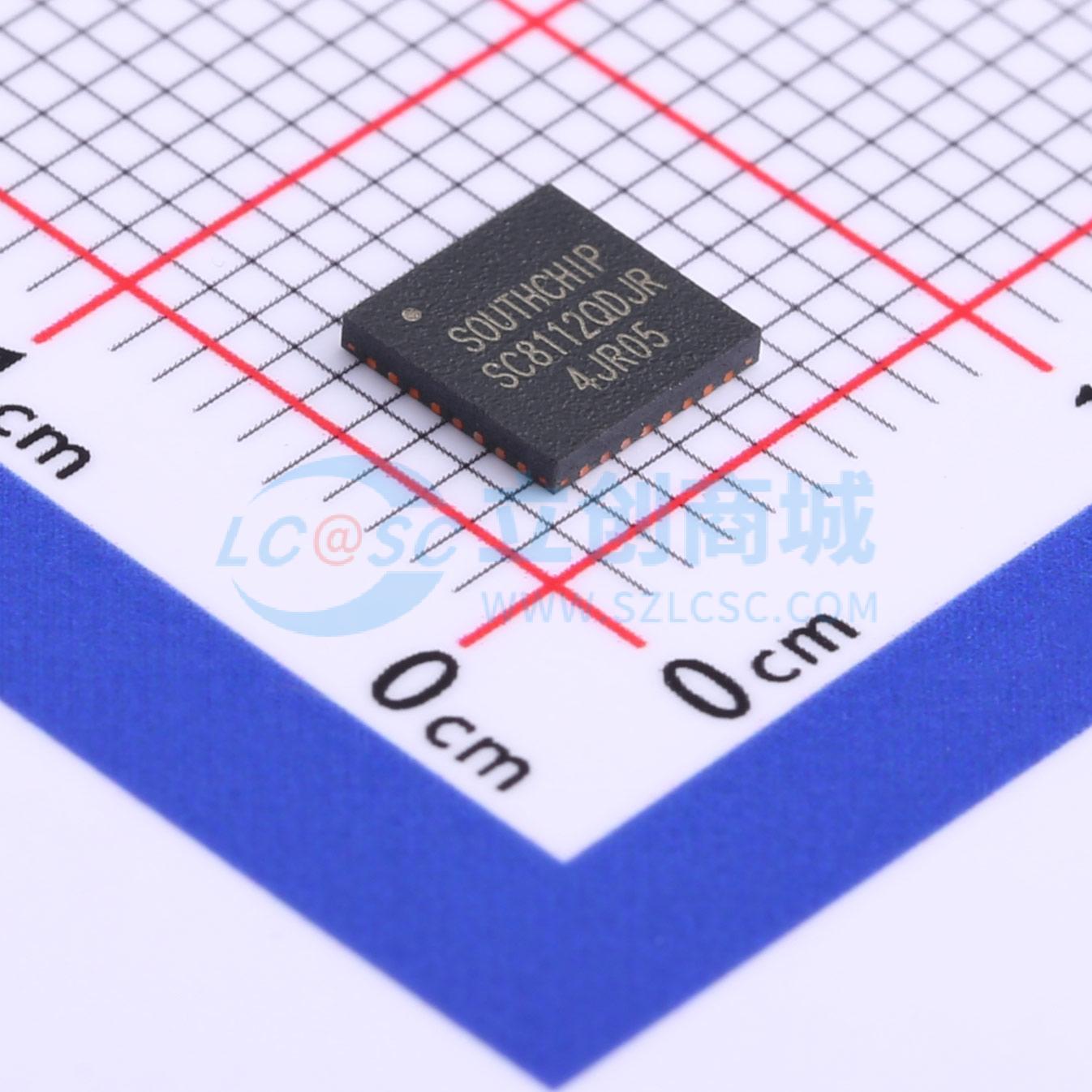

温馨提醒：图片仅供参考，商品以实物为准
SC8112QDJR
双路输出6A同步降压转换器
- 描述
- SC8112是一款双路输出的同步降压转换器,具有宽输入电压范围（4.6V至36V）,最大输出电流为6A。该转换器支持固定5V输出或通过分压电阻设置的自定义输出电压,提供高精度的输出电流限制。此外,还支持可编程输出功率限制、线路补偿、可编程频率设置和PWM/PFM模式选择。
- 品牌名称
- SOUTHCHIP(南芯)
- 商品型号
- SC8112QDJR
- 商品编号
- C782181
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调和固定 | |
| 工作电压 | 4.6V~36V | |
| 输出电压 | 5V | |
| 输出电流 | 6A | |
| 开关频率 | 80kHz~600kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 |
商品概述
SC8112是一款同步双输出端口的降压转换器，具有4.6V至36V的宽输入电压范围。通过设置分压电阻，SC8112可以调节输出电压为固定的5V或自定义电压。它还提供高精度的输出电流限制。如果两个输出通道中的任何一个达到设定的电流限制，转换器将进入恒流（CC）模式。可以通过一个电阻来编程总输出功率，这使得实现恒功率（CP）控制变得容易。
SC8112采用可编程线压降补偿、可编程频率设置以及PWM和PFM工作模式选择。使用最少的外部组件，即可实现最大功能以满足用户的不同应用需求。
SC8112还支持全面的保护功能，包括欠压保护、过压保护、短路保护及自动重启、过温保护。
SC8112采用32引脚QFN 5x5封装。
应用领域
- 汽车充电器
- 多端口墙壁充电器
- 集线器
- 工业应用
