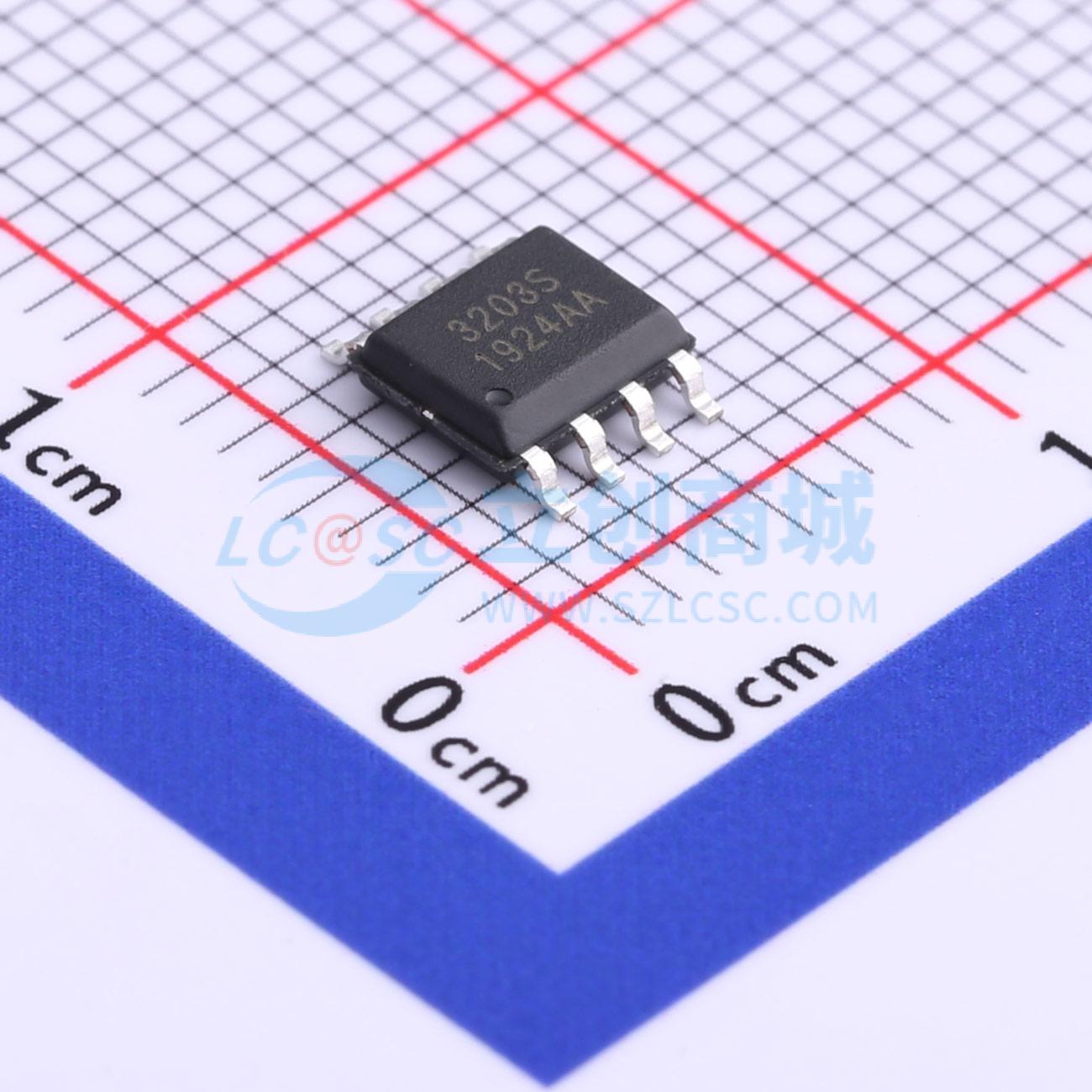

3203ESA

高压栅半桥驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3203 是一款半桥驱动芯片，用来驱动高压、高速功率MOSFET 和IGBT。芯片含有独立的高压侧和低压侧两个输出通道。高压侧输出与逻辑输入HIN 同相，低压侧输出与逻辑输入!LIN 反相，其逻辑输入电平可低至3.3V。
品牌名称: VP(中芯集成)
商品型号: 3203ESA
商品编号: C782183
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

3203 是一款半桥驱动芯片，用来驱动高压、高速功率MOSFET 和IGBT。芯片含有独立的高压侧和低压侧两个输出通道。高压侧输出与逻辑输入HIN 同相，低压侧输出与逻辑输入!LIN 反相，其逻辑输入电平可低至3.3V。高压侧可以耐受高达600V 的工作电压，浮动通道可用来驱动N 型功率MOSFET 或IGBT。

商品特性

600V 半桥驱动
10~20V 的栅极驱动电压范围
内置欠压锁定保护
兼容3.3V，5V 及15V 逻辑电平输入
贯通保护逻辑结构
内置死区时间
两个通道的信号传输延时相匹配
8-Lead PDIP& SOP 封装
符合RoHS 标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	工作电压	10V~20V
	上升时间(tr)	100ns
	下降时间(tf)	50ns

	属性	参数值
	传播延迟 tpLH	680ns
	传播延迟 tpHL	150ns
	特性	欠压保护(UVP)
	工作温度	-25℃~+125℃
	输入高电平(VIH)	3V
	输入低电平(VIL)	800mV
	静态电流(Iq)	150uA
