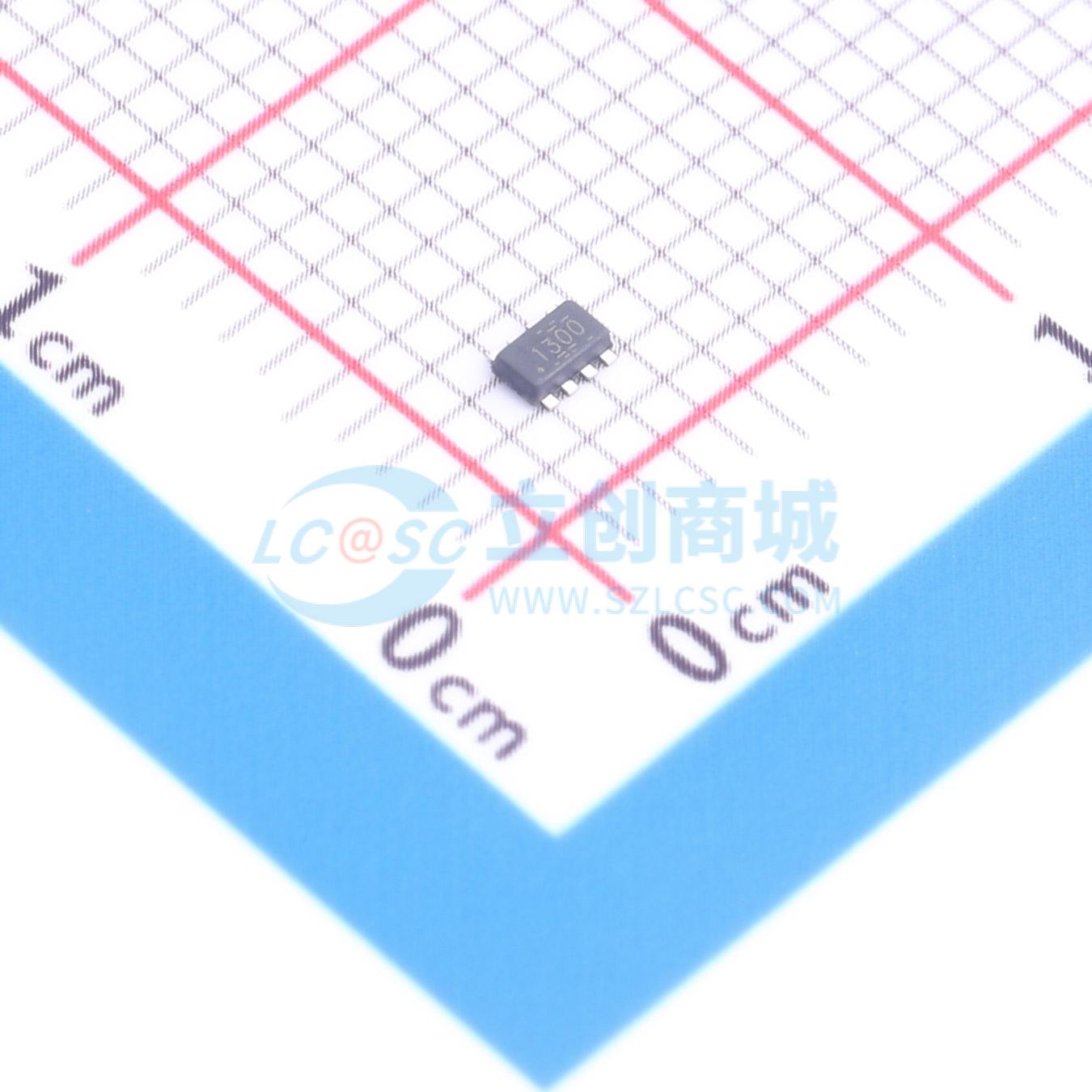

温馨提醒：图片仅供参考，商品以实物为准

TPS628513DRLR

2.7V至6V，0.5A至3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62851x是一款高效、易用的同步降压DC/DC转换器,适用于2.7V至6V的输入电压范围,提供0.5A、1A、2A（连续）和3A（峰值）的输出电流。该器件采用峰值电流模式控制,具有1%的反馈电压精度,内部固定的2.25MHz开关频率,支持外部同步。它还具有可调软启动时间和精确的使能输入,可在轻负载下自动进入省电模式,保持高效率。
品牌名称: TI(德州仪器)
商品型号: TPS628513DRLR
商品编号: C7364829
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.06823克(g)

商品参数

商品概述

TPS62851x 系列是引脚兼容的 0.5A、1A、2A（连续）和 3A（峰值）高效易用同步降压 DC/DC 转换器。它们基于峰值电流模式控制拓扑。低电阻开关可支持高达 2A 的连续输出电流和 3A 的峰值电流。开关频率内部固定为 2.25MHz，也可与 1.8MHz 至 4MHz 范围内的外部时钟同步。在 PWM/PFM 模式下，TPS62851x 在轻载时自动进入省电模式，以在整个负载范围内保持高效率。TPS62851x 在 PWM 模式下提供 1%的输出电压精度，有助于设计具有高输出电压精度的电源。SS/TR 引脚可设置启动时间或将输出电压跟踪至外部源，从而实现不同电源轨的外部排序，并限制启动期间的浪涌电流。 TPS62851x 采用 8 引脚 1.60mm × 2.10mm SOT583 封装，提供高功率密度解决方案。

商品特性

具备功能安全能力
提供有助于功能安全系统设计的文档
输入电压范围：2.7V 至 6V
输出电压范围：0.6V 至 5.5V
1%反馈电压精度（全温度范围）TJ = -40℃ 至 +150℃
包含 0.5A、1A、2A（连续）和 3A（峰值）器件系列
PWM 模式下开关频率：2.25MHz
1.8MHz 至 4MHz 外部同步
强制 PWM 或 PWM/PFM 工作模式
静态电流：17μA（典型值）
可调节软启动时间至 10ms
精确的使能输入可实现：
- 用户定义的欠压锁定
- 精确排序
100%占空比模式
有源输出放电
带窗口比较器的电源正常输出

应用领域

电机驱动
工厂自动化与控制
楼宇自动化
测试与测量
多功能打印机（MFP）
通用负载点电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	600mV~5.5V
	输出电流	3A
	开关频率	2.25MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
