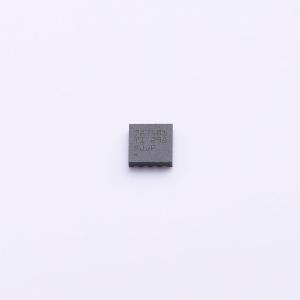

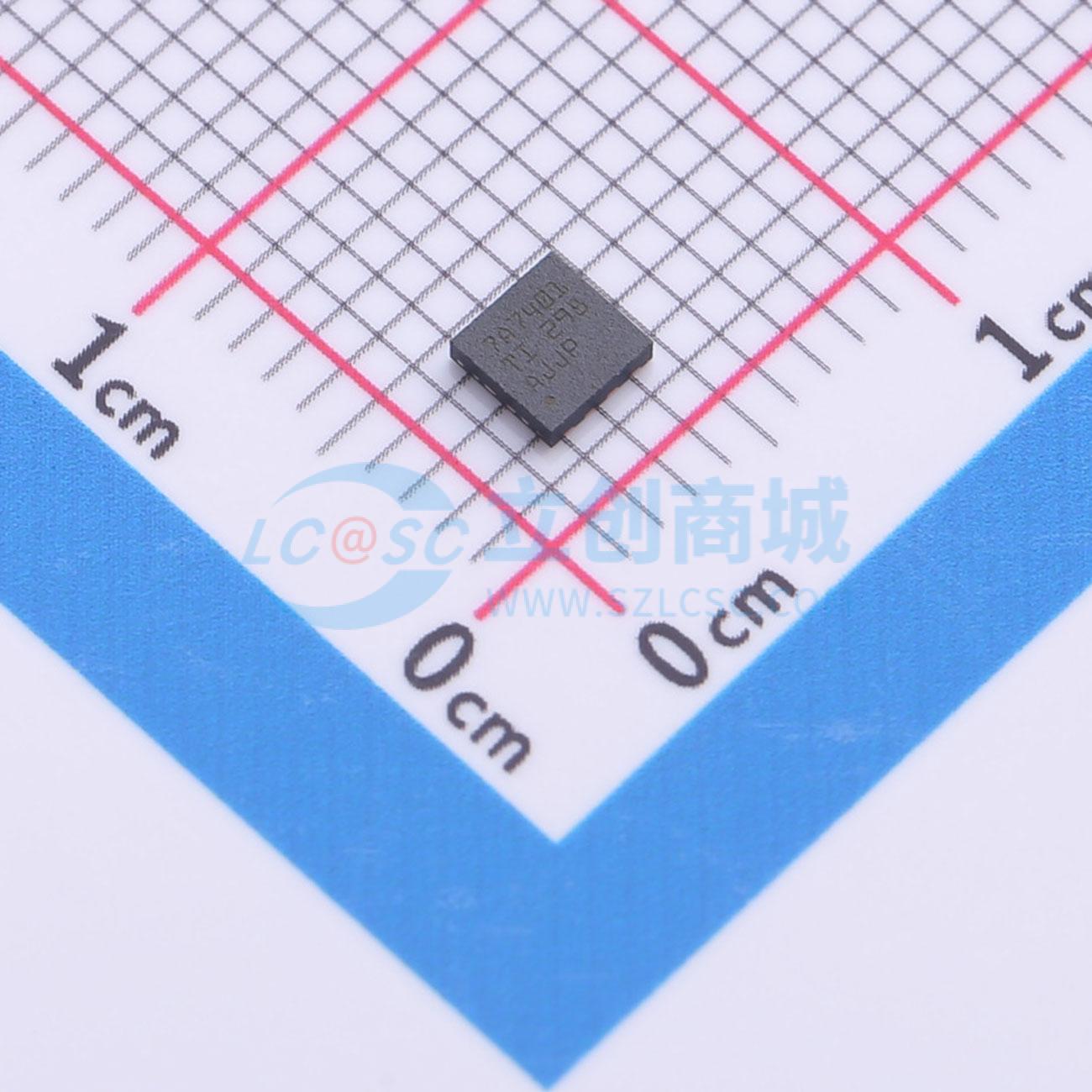

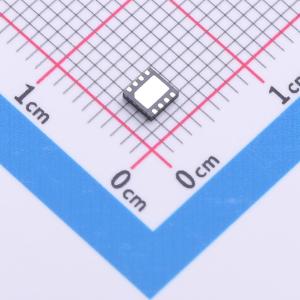

温馨提醒：图片仅供参考，商品以实物为准
TPS7A7401DSDR
具备可编程软启动功能的1.5A低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A74 低压差 (LDO) 线性稳压器为各种应用提供易于使用且稳健的电源管理解决方案。用户可编程的软启动功能可通过降低启动时的电容浪涌电流，最大限度地降低输入电源的压力。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A7401DSDR
- 商品编号
- C7364847
- 商品封装
- WSON-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.115986克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电压 | 650mV~3.6V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 57dB@(1kHz) | |
| 压差 | 150mV@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 330uA | |
| 噪声 | 7.1uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A74低压差 (LDO) 线性稳压器为各种应用提供了一种易于使用的强大电源管理解决方案。用户可编程软启动功能通过降低启动时的电容性浪涌电流，最大限度地减少了输入电源的压力。软启动是单调的，非常适合为多种不同类型的处理器和专用集成电路 (ASIC) 供电。使能输入便于与外部稳压器进行时序控制。这种完全的灵活性允许配置满足现场可编程门阵列 (FPGA)、数字信号处理器 (DSP) 以及其他有特殊启动要求的应用的时序要求的解决方案。 精密基准源和误差放大器在负载、线路、温度和工艺变化时可实现1.5%的精度。该器件在使用任何大于或等于10 μF的电容时都能保持稳定，并且在TJ = -40℃至+125℃的温度范围内进行了全面的规格测试。TPS7A74采用小型3 mm × 3 mm WSON - 8封装，实现了高度紧凑的整体解决方案尺寸。
商品特性
- 输出电压 (VOUT) 范围：0.65 V至3.6 V
- 超低输入电压 (VIN) 范围：0.65 V至6 V
- 偏置电压 (VBIAS) 范围：1.7 V至6 V
- 低压差：在1.5 A、VBias = 5 V时，典型值为150 mV
- 噪声：7.1 μV RMS
- 电源抑制比 (PSRR)：在1 kHz时为– 70 dB，在10 kHz时为60 dB，在100 kHz时为55 dB，在1 MHz时为50 dB
- 在负载、线路和温度变化时精度为1.5%
- 可编程软启动提供线性电压启动
- VBIAS允许在低VIN下运行，并具有良好的瞬态响应
- 输入 (IN) 和偏置 (BIAS) 均具备欠压锁定 (UVLO) 功能
- 使用任何大于或等于10 μF的输出电容时都能保持稳定
- 封装：小型3 mm × 3 mm × 0.8 mm WSON - 8
应用领域
- 高性能计算
- 微型服务器
- 台式机和个人电脑主板
- 数据集中器
- 坚固型笔记本电脑
