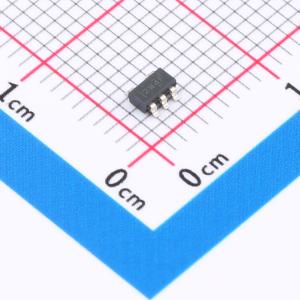

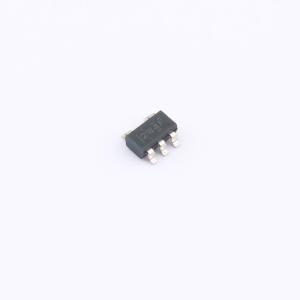

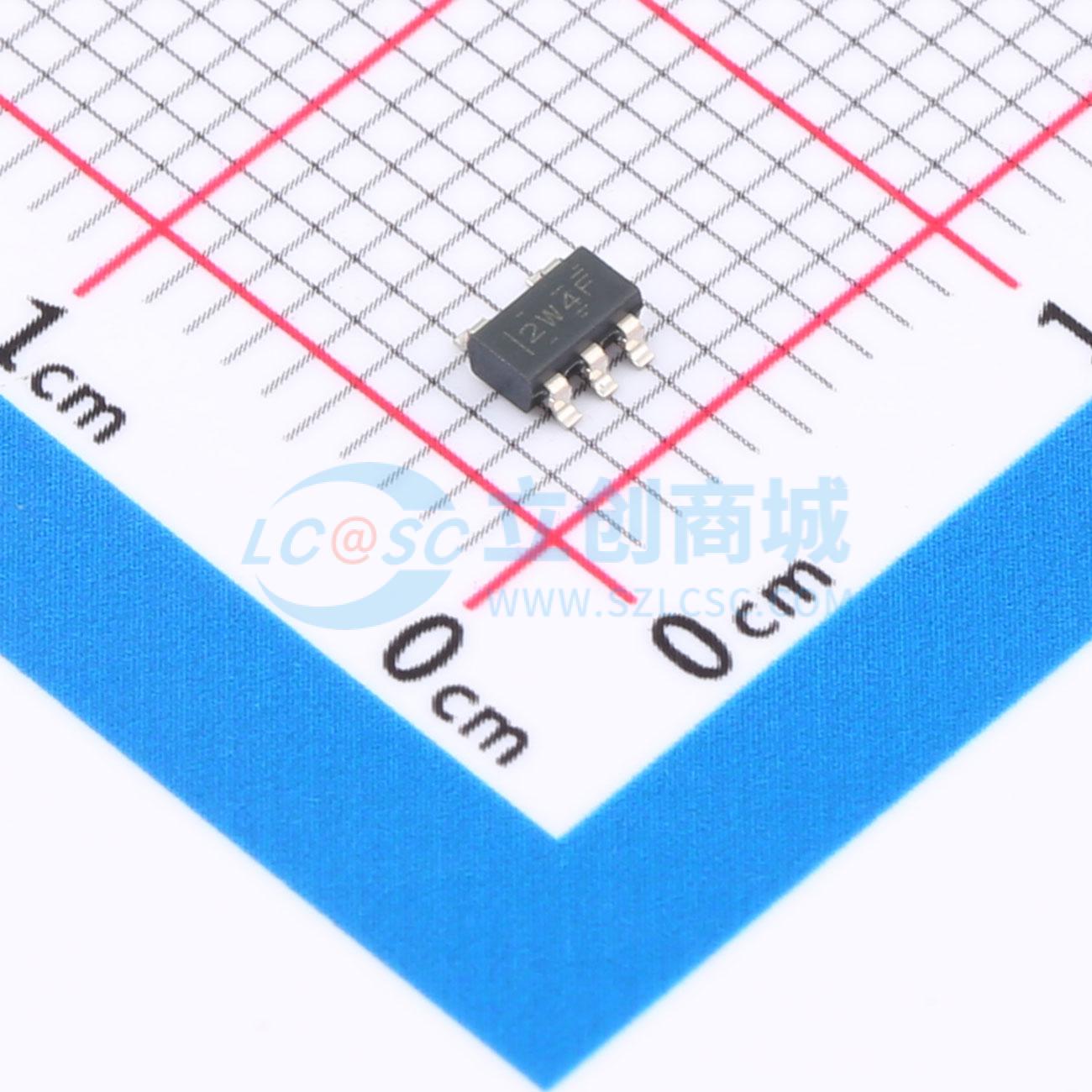

TPS7B4255DBVR
具备电压缓冲能力的70 mA、40 V电压跟踪型LDO
- 描述
- TPS7B4255是一款低压差（LDO）电压跟踪稳压器，具有高跟踪精度以及出色的负载和线路瞬态响应。该器件采用5引脚SOT - 23（DBV）封装。TPS7B4255专为工业应用（如状态监测传感器系统）中的板外传感器供电而设计
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7B4255DBVR
- 商品编号
- C7364850
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 2V~30V | |
| 输出电流 | 70mA | |
| 电源纹波抑制比(PSRR) | 80dB@(100Hz) | |
| 压差 | 500mV@(70mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 150uVrms | |
| 特性 | 反接保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7B4255是一款低压差（LDO）电压跟踪稳压器，具有高跟踪精度以及出色的负载和线性瞬态响应。该器件采用5引脚SOT - 23（DBV）封装。TPS7B4255专为工业应用中的板外传感器供电，如状态监测传感器系统。该器件具备集成保护功能，如反极性保护、输出对电源和地短路保护、限流和热关断功能，可防止板外电源系统中电缆故障带来的高风险。该器件设计为在极端瞬态事件期间能够承受45 V（绝对最大值）的输入电压。 在ADJ/EN引脚施加的参考电压可针对高达70 mA的负载进行高精度跟踪。高跟踪精度可为板外模块提供精确的电源，并在使用比例式传感器进行测量时实现更高的精度。 通过将ADJ/EN输入引脚置低，TPS7B4255切换到待机模式，并将静态电流降至最小值。
商品特性
- 宽输入工作电压范围（3 V至40 V）
- 绝对最大输入范围：-40 V至+45 V
- 宽输出电压范围：2 V至30 V
- 极严格的输出跟踪容差：5 mV（最大值）
- 低压差电压：70 mA时为500 mV（最大值）
- 反极性保护
- 反向电流保护
- 参考和使能输入合一
- 轻载（100 μA负载）时静态电流低：50 μA（最大值）
- 宽ESR范围：使用1 μF至200 μF陶瓷输出电容、1 mΩ至3 Ω ESR时稳定
- 过温保护
- 输出对地和电源短路保护
- 结温：-40°C至+150°C，TJ
- 采用5引脚SOT - 23 DBV封装
- 可缓冲高达1 kHz的信号
应用领域
- 状态监测传感器
- 运动探测器（PIR、微波等）
- 有线控制
- 遥测和远程终端单元（RTU）
- 机器人传感模块
