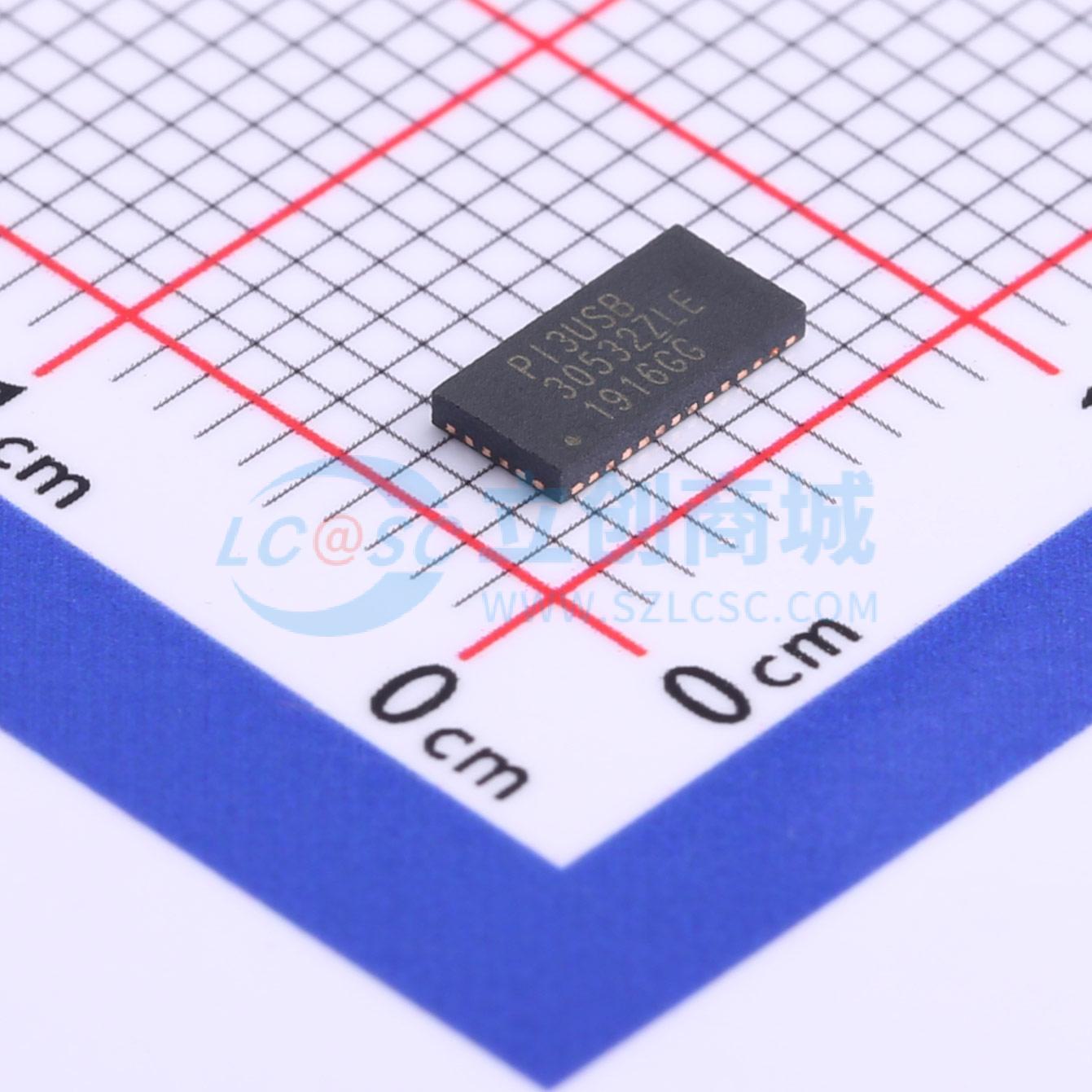

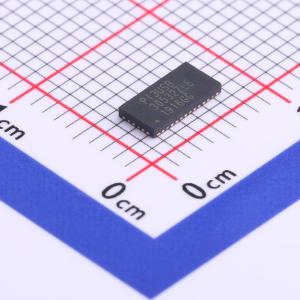

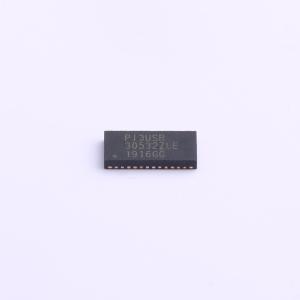

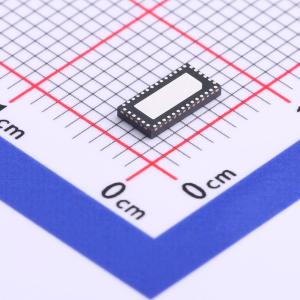

PI3USB30532ZLEX
停产 PI3USB30532ZLEX
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3USB30532ZLEX
- 商品编号
- C780879
- 商品封装
- TQFN-40(3x6)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 6GHz |
商品概述
一种6:4差分通道双向矩阵开关解决方案，用于通过USB3.0 Type-C连接器切换USB3.0和/或DP1.2信号。它可将1路USB3.0、1路USB3.0和2路DP1.2或4路DP1.2信号复用至USB Type-C连接器。此外，AUX±通道也会复用至Type-C连接器。该方案为高速信号提供出色的信号完整性，且功耗低。在USB3.0 5Gb/s速率下，插入损耗为 -1.2dB，回波损耗为 -21dB。
商品特性
- 6差分通道至2/4差分通道矩阵开关
- USB 3.0 5Gb/s超高速和DP 1.2 5.4Gb/s信号切换
- 连接至USB Type-C连接器
- 支持引脚控制或I2C控制来配置复用器
- 低插入损耗：5Gb/s时为 -1.2dB
- 回波损耗：5Gb/s时为 -21dB
- -3dB带宽：6GHz
- 可将以下信号之一复用至USB Type-C连接器：仅USB3.0信号；1路USB3.0信号和2路DP1.2信号或4路DP1.2信号。
- DP1.2工作时，AUX+和AUX-会复用至SBU引脚。SBU引脚的最大摆幅为 -0.35V至3.95V
- 3.0V至3.6V电源供电
- 工业温度范围：-40℃至85℃
- 封装（无铅环保）：40引脚，TQFN(3 x 6mm)
应用领域
- 通过USB Type-C连接器路由USB3.0超高速和DP1.2信号
- 应用包括超级本、二合一笔记本电脑、平板电脑、移动工作站、一体电脑、显示器、扩展坞、手机
