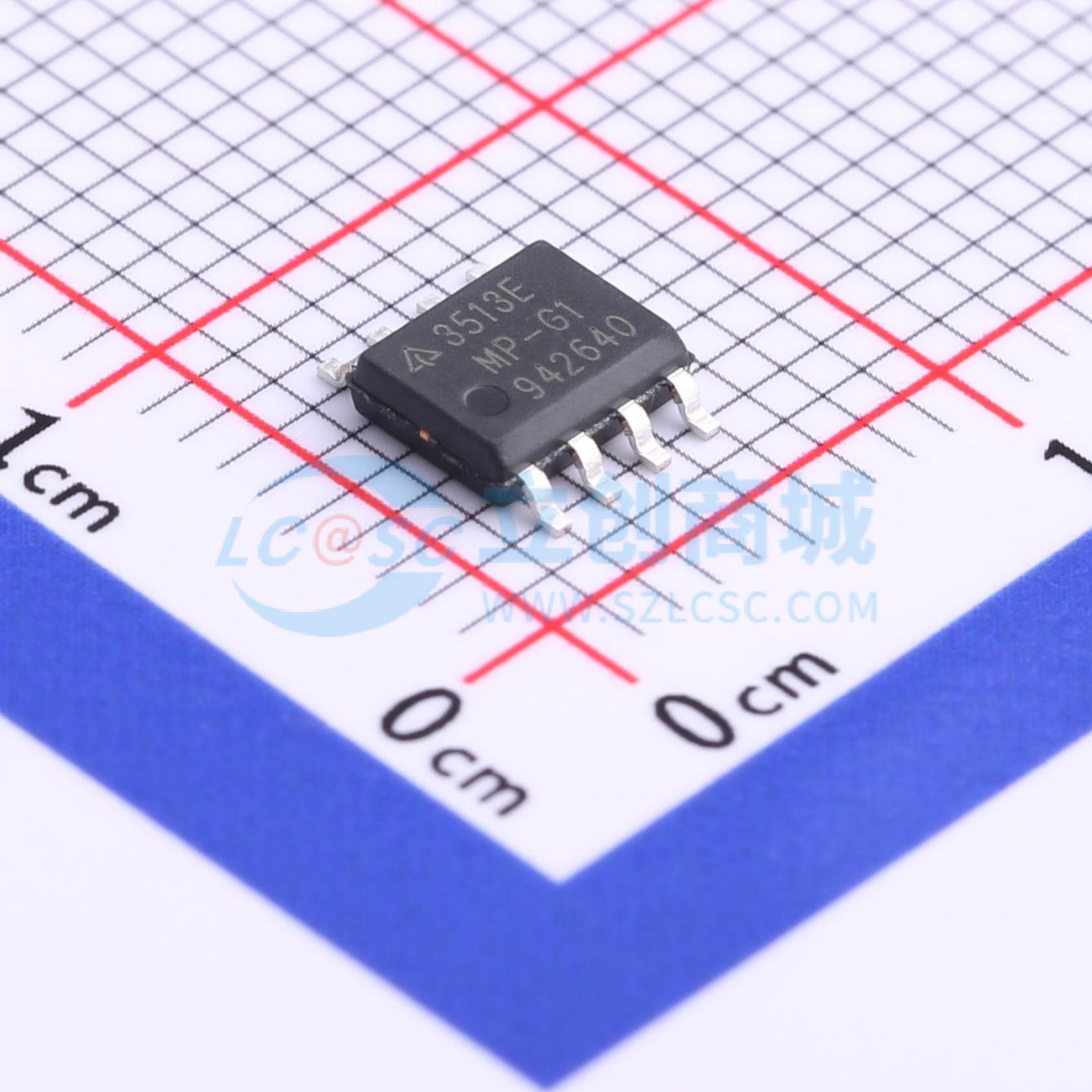

AP3513EMPTR-G1
18V 3A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP3513E是一款500kHz固定频率、电流模式、PWM控制的3A负载高效率降压转换器。它集成了低导通电阻的N通道功率MOSFET开关,提供快速瞬态响应和逐周期限流保护。该器件具备完整的保护功能,包括输出过电压保护、输入欠压锁定、可编程软启动、过温保护和hiccup模式短路保护。该IC采用SO-8EP封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3513EMPTR-G1
- 商品编号
- C780763
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP3513E是一款500kHz固定频率、电流模式、PWM同步降压（降压型）DC-DC转换器，能够以高效率驱动3A负载，并具有出色的线性和负载调节性能。AP3513E在轻载时表现出高效率。该器件集成了低导通电阻的N沟道功率MOSFET开关。电流模式控制提供了快速瞬态响应和逐周期电流限制。
AP3513E采用了完整的保护措施以确保系统安全，包括输出过压保护、输入欠压锁定、可编程软启动、过温保护以及打嗝模式短路保护。
该IC采用SO-8EP封装。
商品特性
- 输入电压范围：4.5V 至 18V
- 固定 500kHz 频率
- 轻负载输出电流下的高效率：3A
- 电流模式控制
- 内置过流保护
- 内置热关断功能
- 内置欠压锁定功能
- 内置过压保护
- 可编程软启动
- 打嗝模式短路保护
- 完全无铅且完全符合 RoHS 标准（注释 1 和 2）
- 无卤素和无锑。“绿色”设备（注释 3）
应用领域
- 监视器
- 电视
- STB 数据通信
