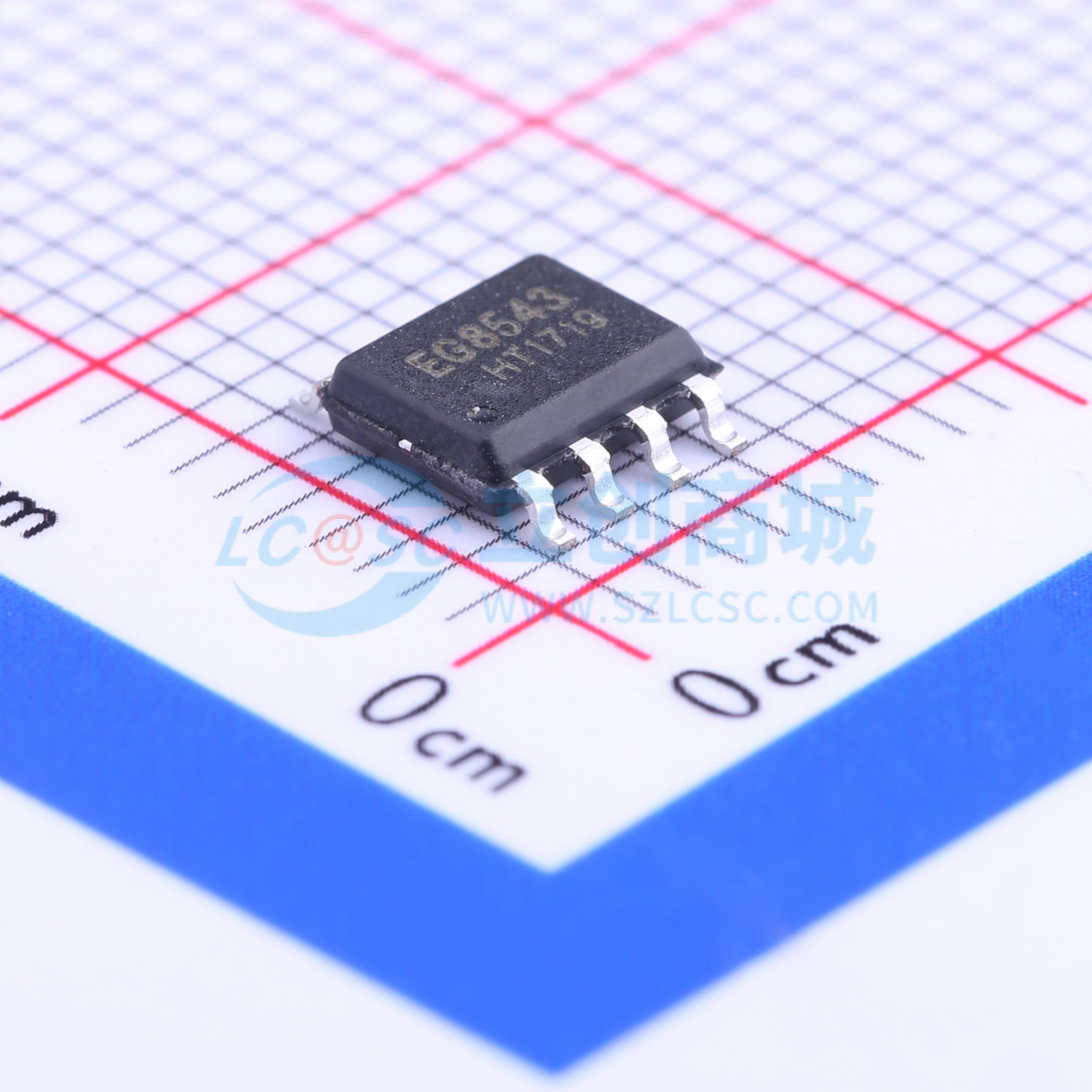

温馨提醒：图片仅供参考，商品以实物为准
EG8543
高速型CMOS轨到轨运放芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速轨到轨 EG8543是一款低工作电流、单电源供电、4 MHz带宽及高速轨到轨输入与输出的双路运放。轨到轨输入与输出便于设计人员在单电源系统中实现ASIC缓冲。EG8543经过优化设计，可以在较低电源电压时保持高增益，因而能够用于有源滤波器和增益级。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG8543
- 商品编号
- C81704
- 商品封装
- SOP-8-150mil
- 包装方式
- 管装
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 4pA | |
| 输入失调电流(Ios) | 0.1pA | |
| 噪声密度(eN) | 38nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 48dB | |
| 静态电流(Iq) | 200uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
EG8543是一款低工作电流、单电源供电、4 MHz带宽及高速轨到轨输入与输出的双路运放。轨到轨输入与输出便于设计人员在单电源系统中实现ASIC缓冲。EG8543经过优化设计，可以在较低电源电压时保持高增益，因而能够用于有源滤波器和增益级。
EG8543具有极低的输入偏置电流，可用于积分器、光电二极管放大器、压电传感器以及其它具有较高源阻抗的应用。每路放大器的电源电流仅为200uA，非常适合电池供电应用。EG8543的额定温度范围为-40°C至+125°C扩展工业温度范围。EG8543提供8引脚SOIC表面贴装封装。
商品特性
- 单电源供电：2.7 V至5.5 V
- 低电源电流：每个放大器200 uA
- 低输入电流：4 pA
- 宽带宽：4 MHz
- 单位增益稳定
- 轨到轨输入和输出
应用领域
- ASIC输入或输出放大器
- 压电传感器放大器
- 移动通信
- 便携式系统
- 传感器接口
- 医疗仪器
- 音频输出
