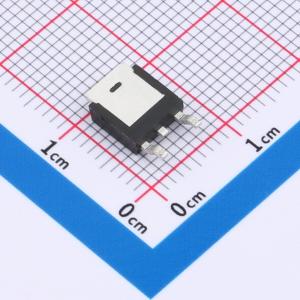

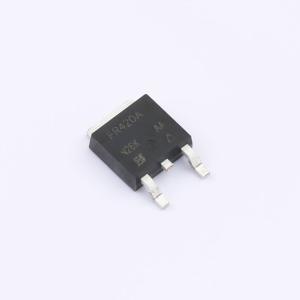

温馨提醒：图片仅供参考，商品以实物为准
IRFR420APBF
1个N沟道 耐压:500V 电流:2.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷Qg，驱动要求简单。 改善了栅极、雪崩和动态dV/dt的坚固性。 完全表征了电容、雪崩电压和电流。 规定了有效Coss。应用：开关模式电源（SMPS）。 不间断电源
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRFR420APBF
- 商品编号
- C7290295
- 商品封装
- DPAK(TO-252)
- 包装方式
- 管装
- 商品毛重
- 0.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 2.1A | |
| 导通电阻(RDS(on)) | 3Ω@10V,1.5A | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 340pF@25V | |
| 反向传输电容(Crss) | 2.7pF@1V | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 53pF |
商品特性
- 低栅极电荷Qg，降低驱动要求
- 增强栅极、雪崩和动态dV/dt耐受性
- 全面表征电容、雪崩电压和电流
- 明确规定有效输出电容Coss
应用领域
-开关模式电源(SMPS)-不间断电源-高速功率开关
