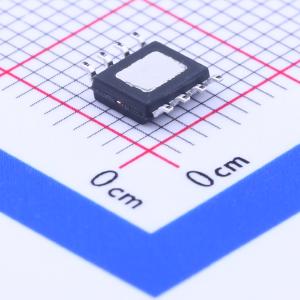

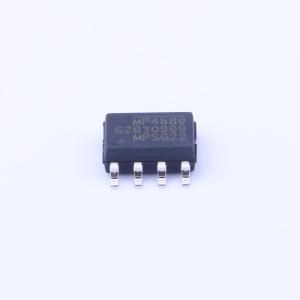

温馨提醒：图片仅供参考，商品以实物为准
MP4689DN-LF-Z
MP4689DN-LF-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4689DN-LF-Z
- 商品编号
- C81156
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.341克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~95V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 短路保护(SCP)；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
MP4689是一款高压输入降压开关稳压器，可为大功率LED提供最高1A的恒定电流。它集成了限流典型值为2.9A的高压高端功率MOSFET。4.5V至100V的宽输入范围可适配多种降压应用，非常适合汽车、工业和通用照明应用。采用滞环电流模式控制实现极快响应，支持最高20kHz调光频率。专有反馈控制方案在提供典型±3%精度LED电流的同时，减少了外部元件数量。开关频率最高可达1MHz，因此可实现更小的元件尺寸。热关断和短路保护提供可靠的容错运行。170μA的静态电流使其可用于电池供电应用。MP4689采用带散热垫的SOIC8封装。
商品特性
- 4.5V至100V宽工作输入范围
- 无需输出电容
- ±3% LED电流精度
- 滞环控制，无需补偿
- 最高1MHz开关频率
- 最高20kHz调光频率
- 专用PWM调光控制输入
- 集成高端MOSFET，带短路保护
- 热关断功能
- 200mV参考电压，实现高效率
- 最高95%效率
- 170μA静态电流
- 采用带散热垫的SOIC-8封装
应用领域
- 大功率LED驱动器
- 汽车、工业和通用照明
- 恒流源
