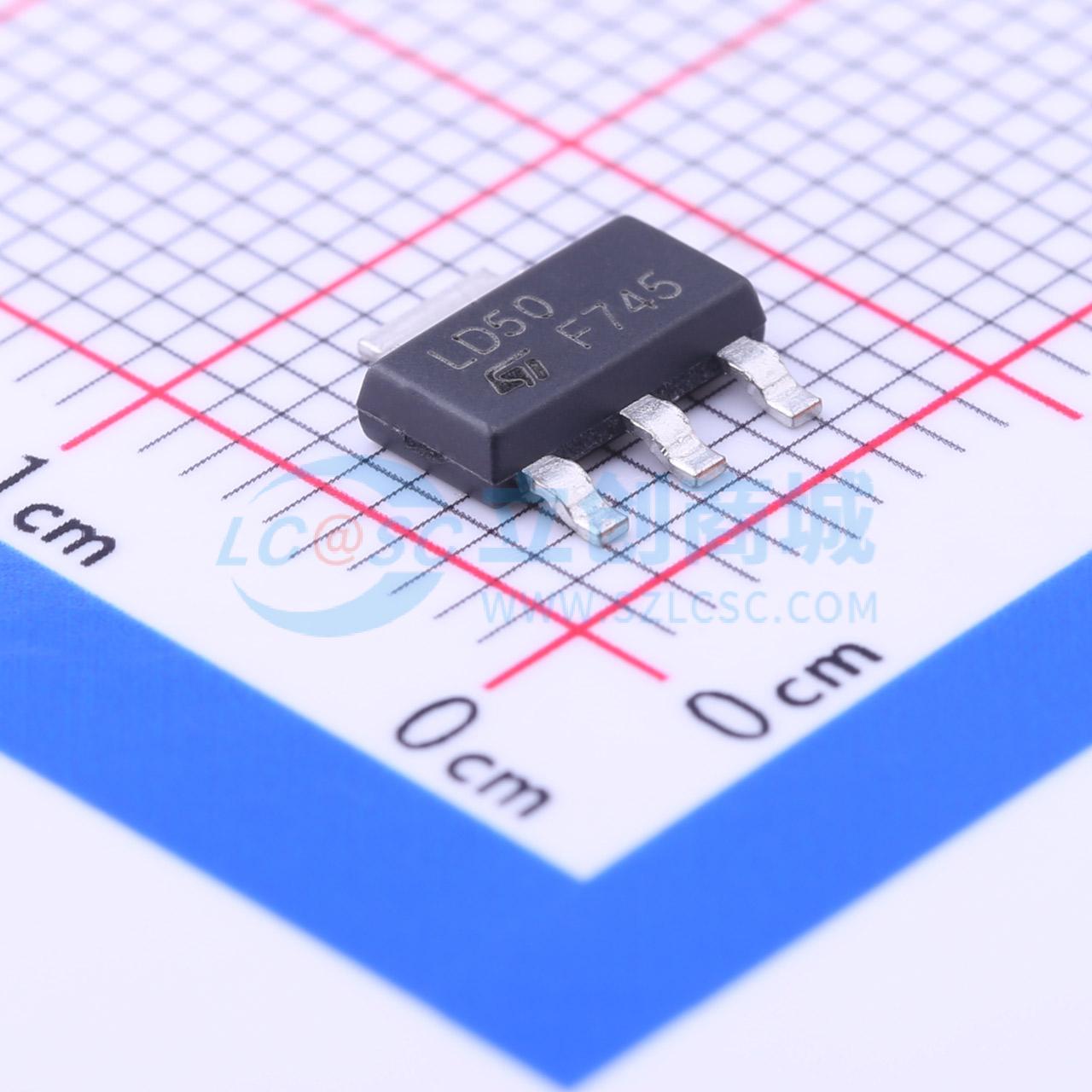

温馨提醒：图片仅供参考，商品以实物为准
LD1117S50CTR
可调与固定低压降正电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低压降电压调节器，能够提供高达800 mA的输出电流，也有可调版本（VREF = 1.25V）。固定版本提供以下输出电压：1.2V、1.8V、2.5V、2.85V、3.3V和5.0V。采用SOT-223、DPAK、SO-8和TO-220封装。SOT-223和DPAK表面贴装封装优化了热特性，还节省了空间。NPN传输晶体管确保了高效率。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD1117S50CTR
- 商品编号
- C81157
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1.1V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 100uV | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD1117是一款低压差稳压器，能够提供高达800 mA的输出电流，甚至还有可调版本（V_REF = 1.25 V）。固定版本提供以下输出电压：1.2 V、1.8 V、2.5 V、2.85 V、3.3 V和5.0 V。该器件采用以下封装形式：SOT-223、DPAK、SO-8和TO-220。SOT223和DPAK表面贴装封装优化了热特性，同时还具有显著的节省空间效果。NPN传输晶体管确保了高效率。
商品特性
- 低压差电压（典型值1 V），2.85 V器件性能适用于SCSI-2有源终端
- 输出电流高达800 mA
- 固定输出电压：1.2 V、1.8 V、2.5 V、3.3 V、5.0 V
- 有可调版本（V_REF = 1.25 V）
- 内部电流和热限制
- 提供±1%（25 °C时）和全温度范围内2%的精度
- 电源电压抑制比：典型值75 dB
