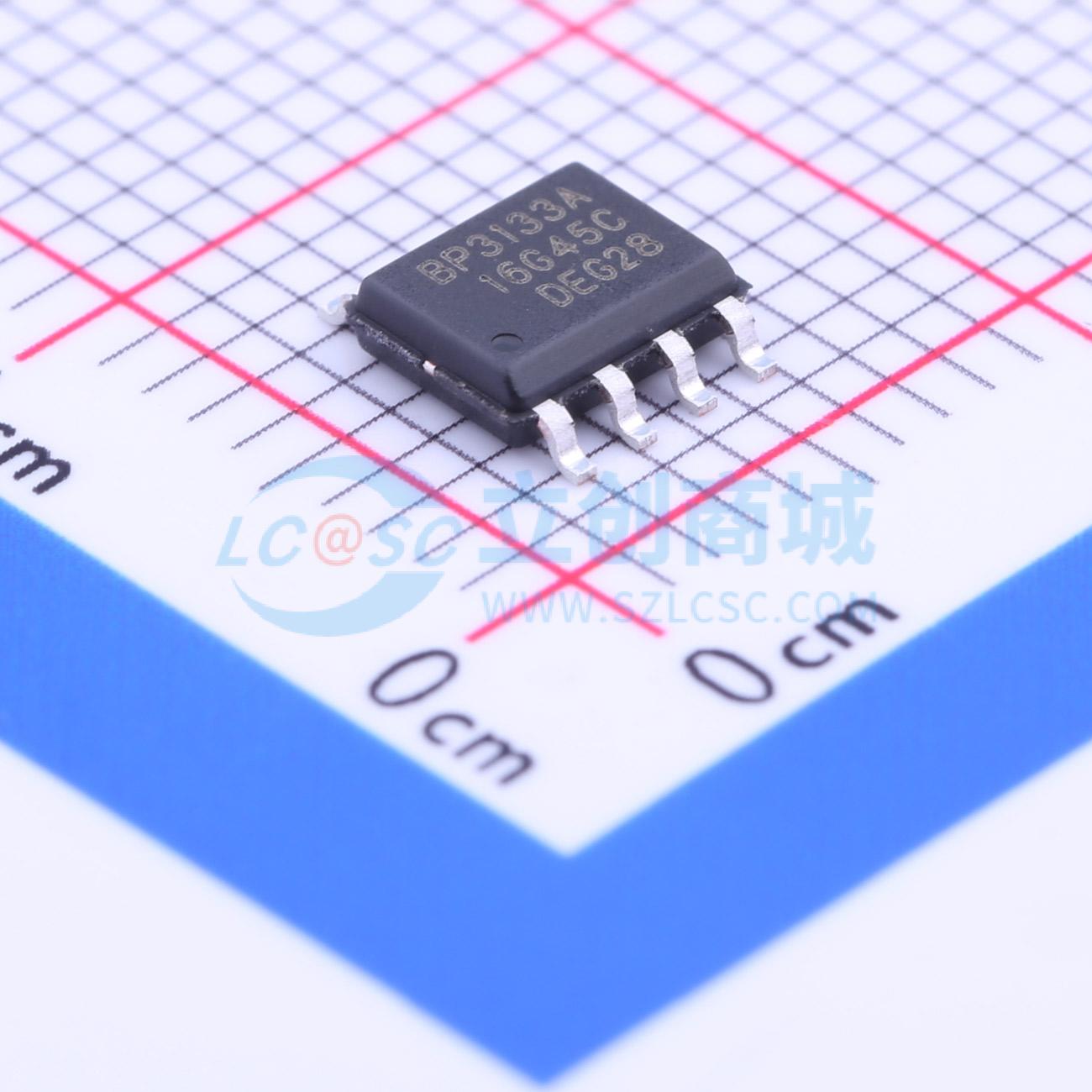

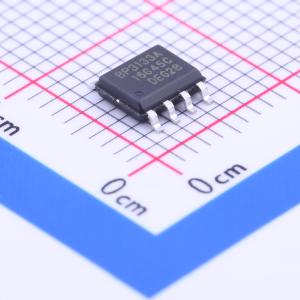

温馨提醒：图片仅供参考，商品以实物为准

BP3133A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LED隔离恒流驱动芯片
品牌名称: BPS(上海晶丰明源)
商品型号: BP3133A
商品编号: C80629
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.176克(g)

商品参数

商品概述

BP3133A是一款高精度原边反馈的LED恒流驱动芯片。芯片工作在电感电流断续模式，适用于85Vac~265Vac全范围输入电压、功率<7W的反激式隔离LED恒流电源。芯片内部集成650V功率开关，采用原边反馈模式，无需次级反馈电路，也无需补偿电路，只需要极少的外围元件即可实现优异的恒流特性。采用专利的驱动和电流检测方式，芯片的工作电流极低，无需变压器辅助绕组检测和供电，进一步减少外围元器件，极大的节约了系统成本和体积。芯片内带有高精度的电流采样电路，同时采用了专利的恒流控制技术，可实现高精度的LED恒流输出和优异的线电压调整率。通过调整外部电阻可精确控制LED开路电压。具有多重保护功能，包括LED开路/短路保护，CS电阻短路保护，欠压保护，芯片温度过热调节等。采用SOP-8封装。

商品特性

内部集成650V功率管
原边反馈恒流控制，无需次级反馈电路
无需变压器辅助绕组检测和供电
LED开路电压可通过外部电阻调整
芯片超低工作电流
宽输入电压
±4% LED输出电流精度
LED短路/开路保护
CS电阻短路保护
芯片供电欠压保护
过热调节功能
采用SOP-8封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压	-
	开关频率	-
	通道数	-

	属性	参数值
	输出电压	-
	调光	-
	特性	-
	拓扑结构	-
	工作温度	-40℃~+105℃
