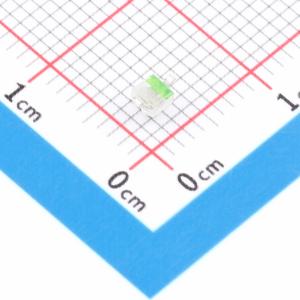

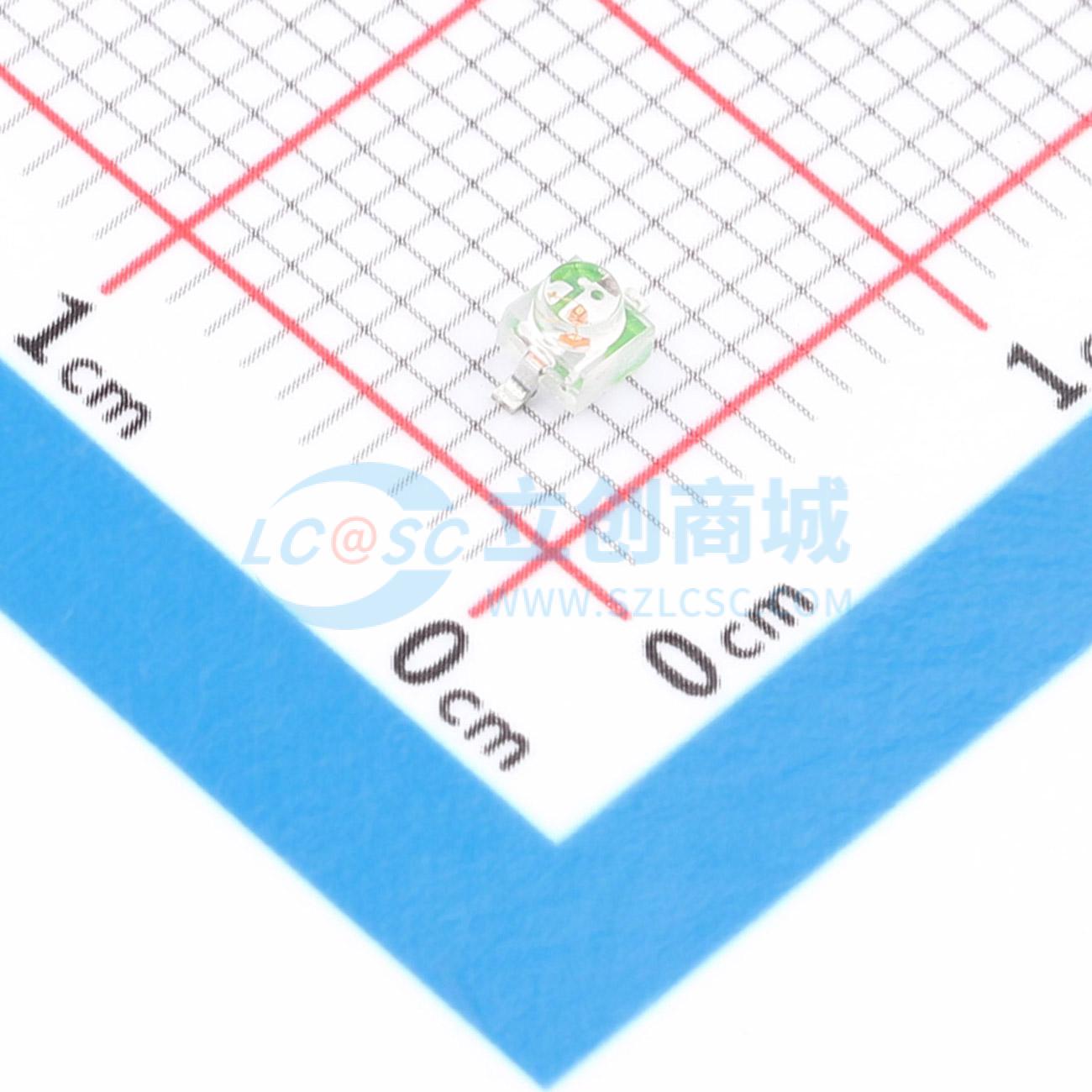

HLMP-P505-G0011

翠绿色独立二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HLMP-P505-G0011
商品编号: C7201725
商品封装: SMD,2.2x2.1mm
包装方式: 编带
商品毛重: 1.76克(g)

商品参数

商品概述

HLMP-Pxxx系列平顶灯采用未着色、非漫射的截顶透镜，提供宽辐射模式，适用于背光应用。该平顶灯也适合用作光管应用中的发射器。HLMP-6xxx系列圆顶灯作为指示灯使用时，采用着色漫射透镜，提供宽视角和高开关对比度。高亮度灯采用未着色、非漫射透镜，在窄辐射模式内提供高发光强度。HLMP-6xxx系列5伏超小型灯内置限流电阻，适用于空间受限的应用。所有器件均通过在轴向引线框架上封装LED芯片制成，形成模塑环氧树脂超小型灯封装。提供多种封装配置选项，包括特殊的表面贴装引线配置、鸥翼形引线、Y形引线或Z形弯曲。提供2.54毫米和5.08毫米中心间距的直角引线弯曲，用于通孔安装。

商品特性

超小型平顶封装 – 适用于背光和光管应用
超小型圆顶封装 – 漫射圆顶提供宽视角 – 非漫射圆顶提供高亮度
兼容TTL和LSTTL的5V电阻灯
提供六种颜色
适用于空间受限的应用
轴向引线 – 提供适用于表面贴装和通孔PCB安装的引线配置

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	-
	发光颜色	翠绿色
	正向压降(Vf)	2.1V
	功率	-
	正向电流	10mA
	波长	569nm
	峰值波长	565nm

	属性	参数值
	二极管配置	独立二极管
	透镜颜色	无色透明透镜
	色温	-
	发光强度	6.3mcd
	发光角度	125°
	载带方式	-
	工作温度	-40℃~+100℃
