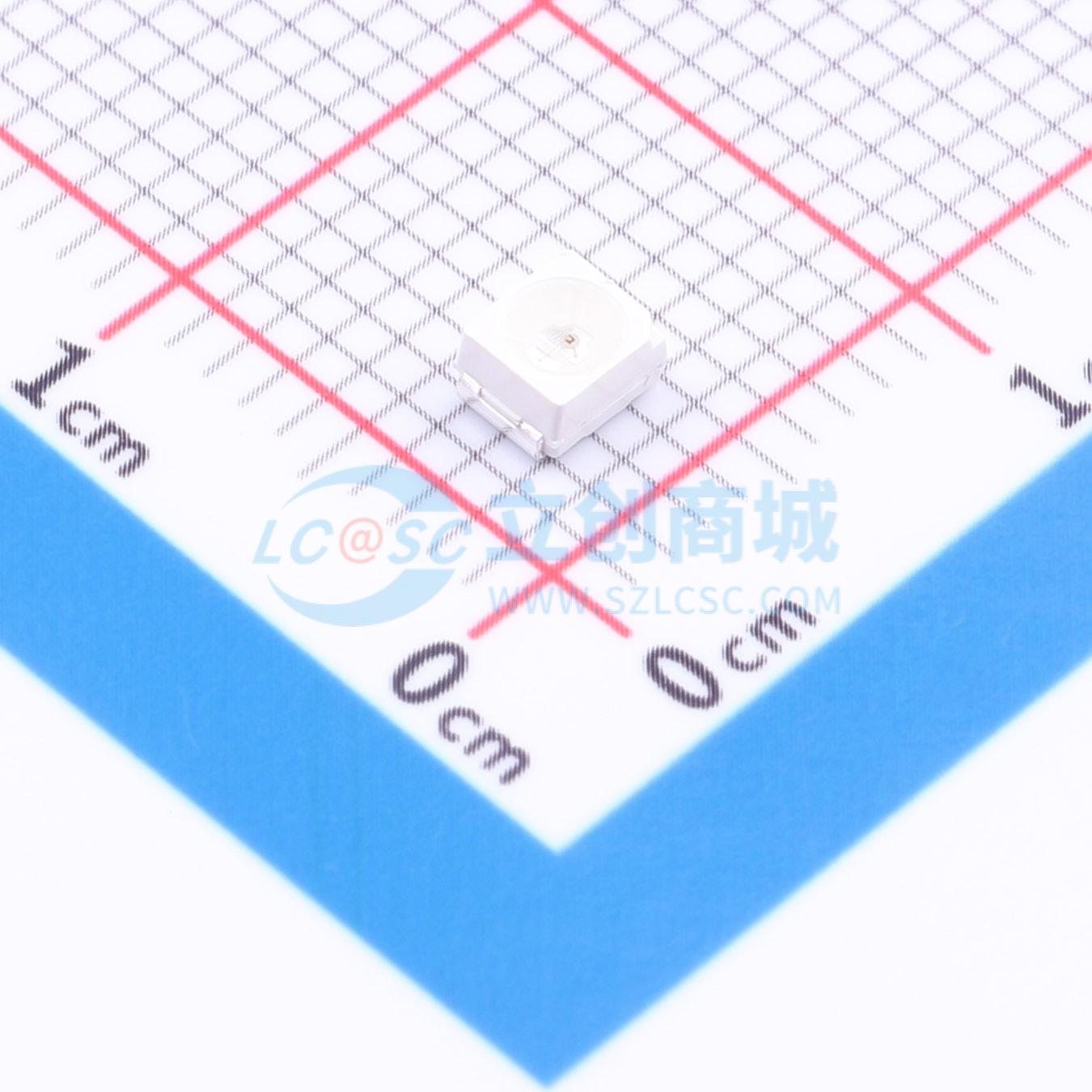

温馨提醒：图片仅供参考，商品以实物为准

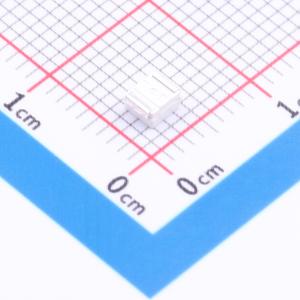

HSMH-A100-L00J1

红色独立二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HSMH-A100-L00J1
商品编号: C7202188
商品封装: PLCC-2
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

商品概述

该系列表面贴装LED采用行业标准PLCC-2封装。这些LED具有高可靠性，设计用于在各种环境条件下工作。这一高可靠性特性使其非常适合在严苛的汽车内饰以及室内标牌应用条件下使用。为便于拾放组装，LED采用符合EIA标准的卷带包装。除红色外，每卷产品均按单一光强和颜色分档发货，以确保高度一致性。这些LED兼容红外回流焊工艺。由于其高可靠性，它们也可采用波峰焊工艺安装。120°的超宽视角使其非常适合用于汽车内饰、办公设备、工业设备和家用电器的面板、按钮或通用背光。平坦的顶部发光表面使其易于与光导管配合。内置反射器提升了光输出强度，因此这些LED也适合用作室内电子标牌的LED像素点。

商品特性

行业标准PLCC-2封装
高可靠性LED封装
采用AlInGaP和InGaN芯片技术实现高亮度
提供全系列颜色选择
120°超宽视角
提供8毫米载带，7英寸卷盘包装（2000片）
兼容红外回流焊和波峰焊工艺

应用领域

汽车内饰
电子标牌与信号
办公自动化
家用电器
工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	-
	发光颜色	红色
	正向压降(Vf)	1.9V
	功率	-
	正向电流	20mA
	波长	637nm
	峰值波长	645nm

	属性	参数值
	二极管配置	独立二极管
	透镜颜色	无色透明透镜
	色温	-
	发光强度	15mcd
	发光角度	120°
	载带方式	-
	工作温度	-55℃~+100℃
