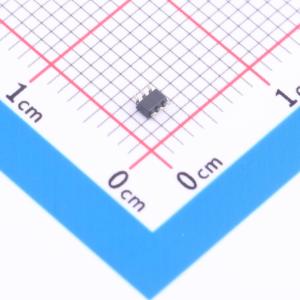

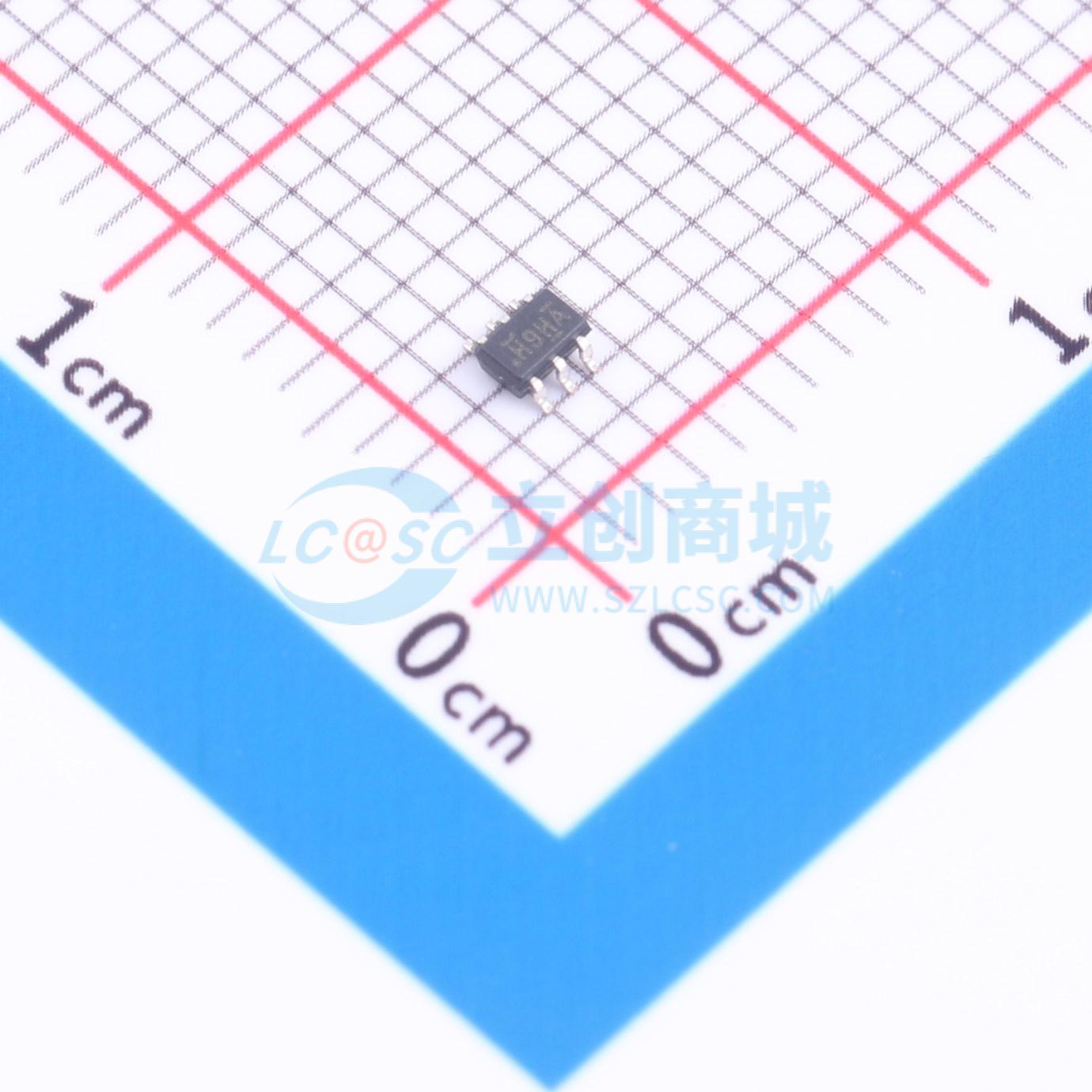

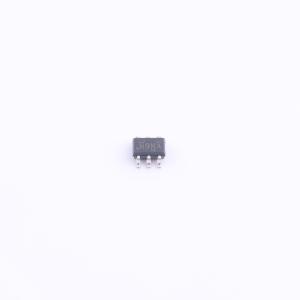

温馨提醒：图片仅供参考，商品以实物为准

DG2002EDL-T1-GE3

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: VISHAY(威世)
商品型号: DG2002EDL-T1-GE3
商品编号: C7171511
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

DG2002E是一款高性能单刀双掷（SPDT）模拟开关，设计用于单电源轨1.8 V至5.5 V的工作电压。该器件采用高密度CMOS技术制造，在5 V电源下可实现6 Ω的低导通电阻和7 pF的关断电容，具有低功耗和快速开关速度的特点。其电荷注入为1 pC。 DG2002E可处理模拟和数字信号，并允许幅值高达V+的信号双向传输。其控制逻辑输入电压可超过V+，最高可达5.5 V。它具备先断后通的开关性能。开关内置了断电保护电路，可防止在断电状态下电流从COM引脚异常流向V+。每个输出引脚可承受超过7 kV（人体模型）的电压。工作温度范围为 -40 °C至 +85 °C。DG2002E采用紧凑的SC-70-6L封装。

商品特性

低开关导通电阻（6 Ω）
+1.8 V至 +5.5 V单电源工作
断电保护
控制逻辑输入电压可超过V+
低寄生电容，关断时为7 pF
低电荷注入，1 pC
先断后通开关
闩锁性能超过每JESD 78标准200 mA
高ESD额定值 - 7000 V人体模型（JS-001） - 1000 V充电器件模型（JS-002）

应用领域

电池供电设备
仪器仪表
医疗设备
低电压数据采集
控制与自动化
消费电子和计算机领域

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	1.8V~5.5V
	导通时间(ton)	30ns

	属性	参数值
	导通电阻(Ron)	6Ω
	关闭时间(toff)	24ns
	工作温度	-40℃~+85℃
	导通电容(Con)	13pF
