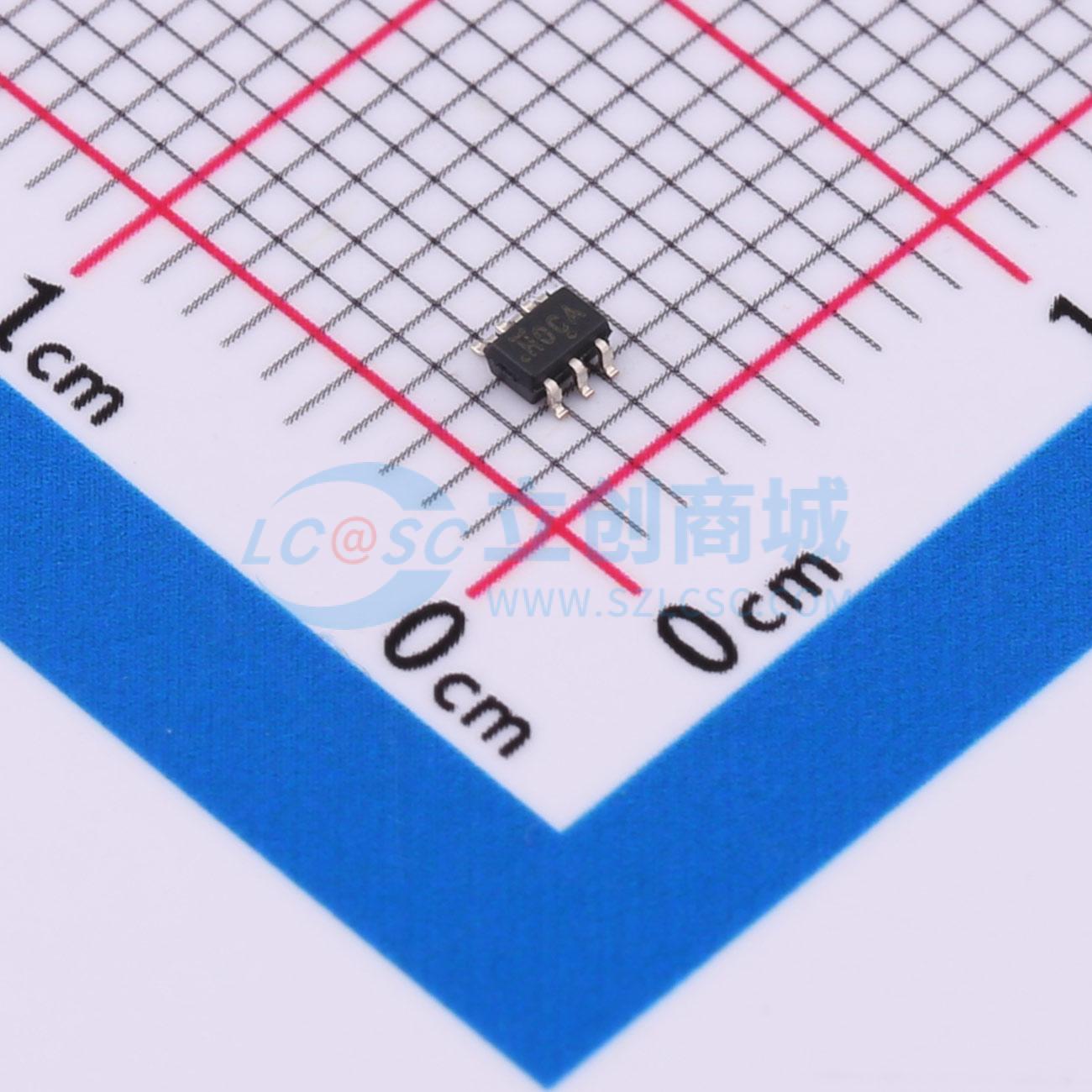

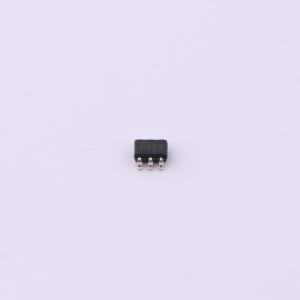

温馨提醒：图片仅供参考，商品以实物为准

DG3157EDL-T1-GE3

DG3157E 高速单刀双掷模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DG3157E是一款高速单刀双掷模拟开关，适用于+1.65V至+5.5V单电源操作。该芯片采用高密度CMOS技术制造，具有低导通电阻、快速切换速度和高带宽，并保持低功耗。
品牌名称: VISHAY(威世)
商品型号: DG3157EDL-T1-GE3
商品编号: C7171531
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.074克(g)

商品参数

商品概述

DG3157E是一款高速单刀双掷模拟开关，专为+1.65 V至+5.5 V单电源轨操作而设计。采用高密度CMOS技术制造，DG3157E实现了低导通电阻、快速开关速度和高带宽，同时保持低功耗。 DG3157E可以处理模拟和数字信号，并允许幅度高达V+的信号在任一方向上传输。当选择引脚为低电平时，B₀连接到输出A引脚。当选择引脚为高电平时，B₁连接到输出A引脚。断开的路径相对于输出将处于高阻抗状态。保证先断后通的开关性能。开关内置了断电保护电路，以防止在断电状态下从COM引脚到V+出现异常电流。每个输出引脚可承受大于7 kV（人体模型）的电压。工作温度范围为-40 °C至+85 °C。DG3157E采用紧凑的SC-70-6L封装。

商品特性

可直接替代行业标准的SN74LVC1G3157、NC7SB3157、NLASB3157、Pl5A3157和STG3157，符合RoHS标准
低开关导通电阻（6 Ω）
+1.65 V至+5.5 V单电源操作
断电保护
控制逻辑输入电压可超过V+，最高达5.5 V
低寄生电容，开关断开时为7 pF
先断后通开关
闩锁性能超过每JESD 78标准的200 mA
高ESD等级
- 7000 V人体模型（JS-001）
- 1000 V器件充电模型（JS-002）

应用领域

电池供电设备
消费电子和计算设备
仪器仪表
医疗设备
控制与自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.65V~5.5V
	导通时间(ton)	4ns

	属性	参数值
	导通电阻(Ron)	9Ω
	关闭时间(toff)	-
	工作温度	-40℃~+85℃
	带宽	580MHz
