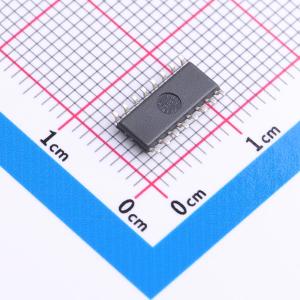

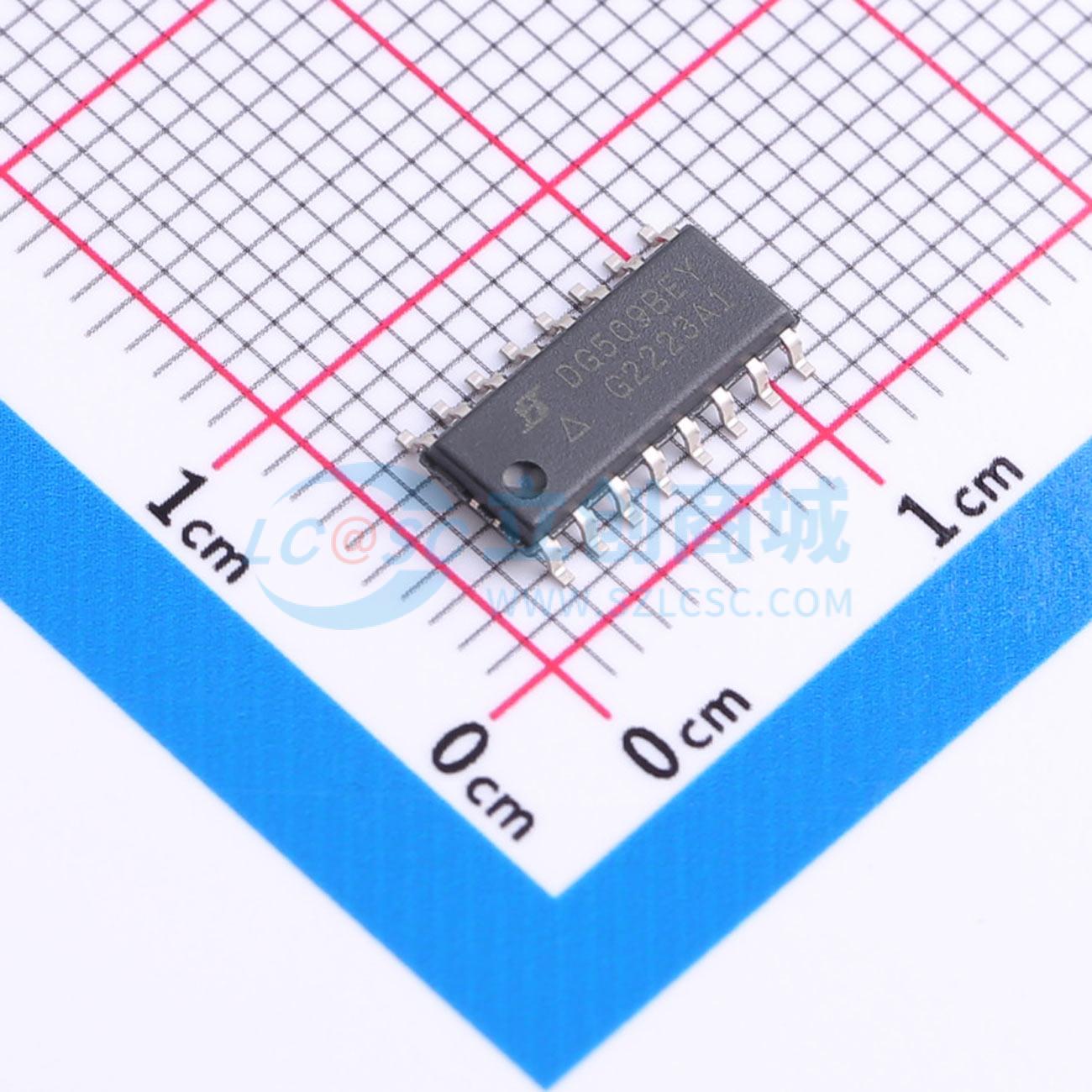

DG509BEY-T1-E3
精密8通道/双4通道CMOS模拟多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DG509B是一款双4通道差分模拟多路复用器，设计用于将四个差分输入中的一个连接到一个公共双输出。
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG509BEY-T1-E3
- 商品编号
- C7171543
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.289764克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀四掷(SP4T) | |
| 通道数 | 2 | |
| 工作电压 | -20V~-5V；5V~20V | |
| 导通时间(ton) | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 500Ω | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 12pF | |
| 带宽 | 200MHz |
商品特性
- 支持单电源或双电源工作
- V+至V - 模拟信号摆幅范围
- 电源最大额定值为44 V
- 扩展工作温度范围： - 40 ℃至 + 125 ℃
- 低泄漏电流，典型值 < 3 pA
- 低电荷注入 - QINJ = 2 pC
- 低功耗 - 电源电流ISUPPLY：10 μA
- 与TTL兼容的逻辑
- 按照JESD78标准，闩锁电流 > 250 mA
- 提供SOIC16、TSSOP16、PDIP和miniQFN16封装
- 是以下产品的优质替代品： - ADG508A、DG508A、HI - 508 - ADG509A、DG509A、HI - 509
应用领域
- 数据采集系统
- 音频和视频信号路由
- 自动测试设备（ATE）系统
- 医疗仪器
