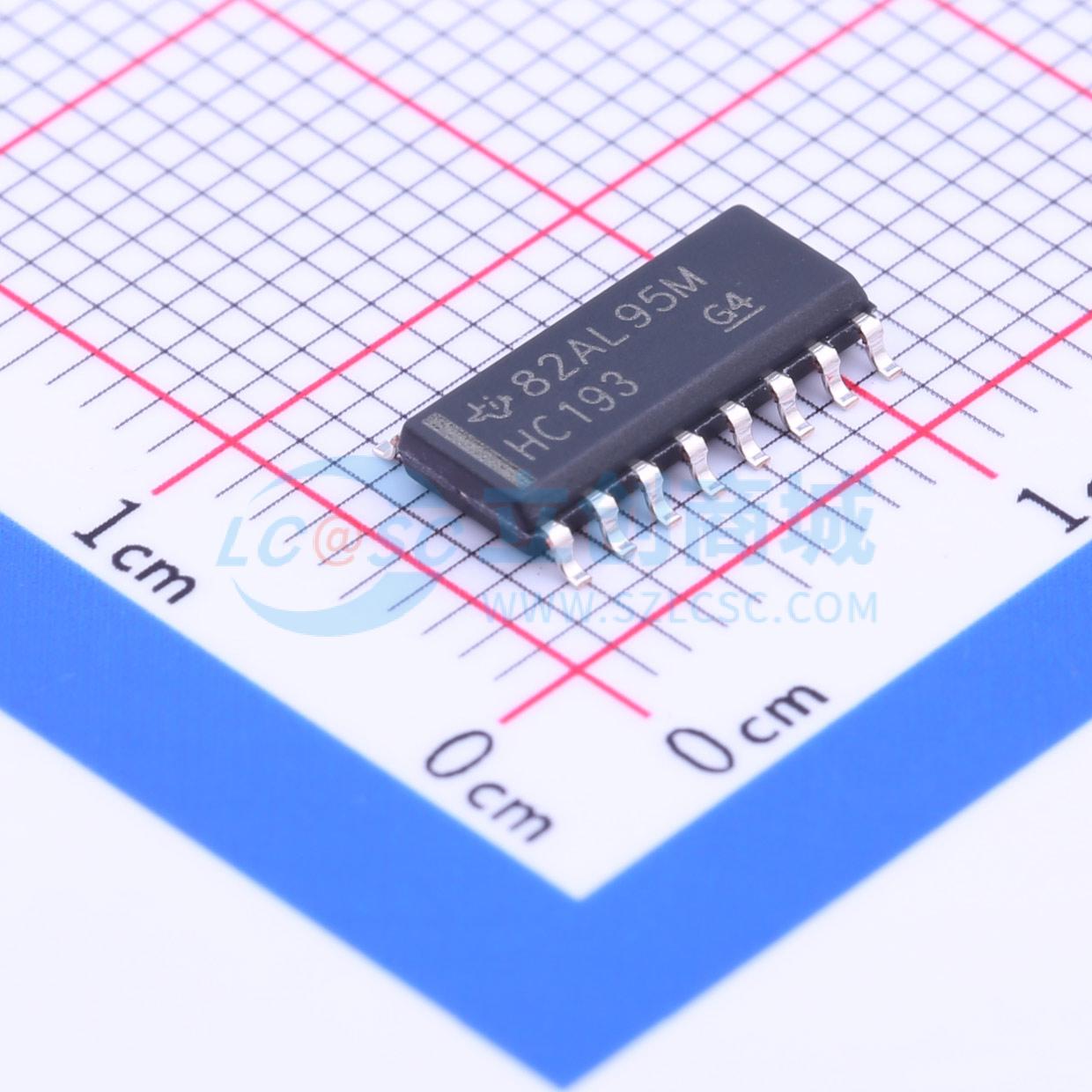

温馨提醒：图片仅供参考，商品以实物为准

SN74HC193DR

4位同步向上/向下计数器（带清除功能的双时钟）

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC193 4 位同步加/减计数器（具有清零的双路时钟）
品牌名称: TI(德州仪器)
商品型号: SN74HC193DR
商品编号: C80043
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	24MHz
	传播延迟(tpd)	20ns
	耗散功率(Pd)	-
	工作温度	-40℃~+85℃
	功能特性	复位功能；级联计数器；异步并行加载；同步计数

商品概述

HC193器件包含SN54HC193、SN74HC193两个系列，有多种封装，是4位同步可逆二进制加减计数器，所有触发器同时时钟同步工作，输出可根据控制逻辑同步变化，该工作模式消除了异步计数器通常会出现的输出计数尖峰。四个触发器的输出在计数时钟输入（加计数或减计数）的低电平到高电平跳变时触发，计数方向由输入脉冲的计数引脚确定，另一计数输入保持高电平。所有计数器都支持完全可编程，可通过将加载输入置低，在数据输入输入目标数据，将每个输出预置为任意电平，输出会独立于计数脉冲变化，匹配输入数据，该特性允许计数器用作模N分频器，仅需通过预置输入修改计数长度即可。器件设有清零输入，施加高电平时可强制所有输出变为低电平，清零功能独立于计数输入和加载输入。该计数器设计为无需外部电路即可实现级联，借位输出会在计数为零、减计数输入为低时输出低电平脉冲，进位输出会在计数为最大值、加计数输入为低时输出低电平脉冲，可通过将借位、进位输出分别连接到后级计数器的减计数、加计数输入，轻松实现级联，未使用引脚无内部连接。

商品特性

宽工作电压范围：2V~6V
输出最高可驱动10个LSTTL负载
低功耗，最大电源电流Icc为80μA
典型传输延迟tpd为20ns
5V电压下输出驱动电流为±4mA
最大输入电流为1μA
预置超前电路可增强级联计数器性能
计数模式下完全同步
支持模N计数长度的并行异步加载
具备异步清零功能
最大电源电压范围：-0.5V~7V
输入钳位电流范围：±20mA
输出钳位电流范围：±20mA
连续输出电流范围：±25mA
VCC或GND的连续电流范围：±50mA
不同封装热阻抗：D封装73℃/W，N封装67℃/W，NS封装64℃/W，PW封装108℃/W
存储温度范围：-65℃~150℃

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74HC
	计时方向	向下计数器；向上计数器
	工作电压	2V~6V
	元件数	1
	触发沿	上升沿
