温馨提醒：图片仅供参考，商品以实物为准

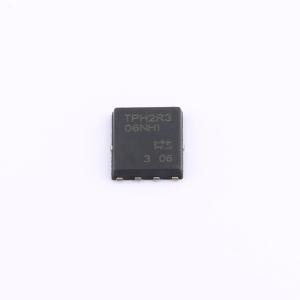

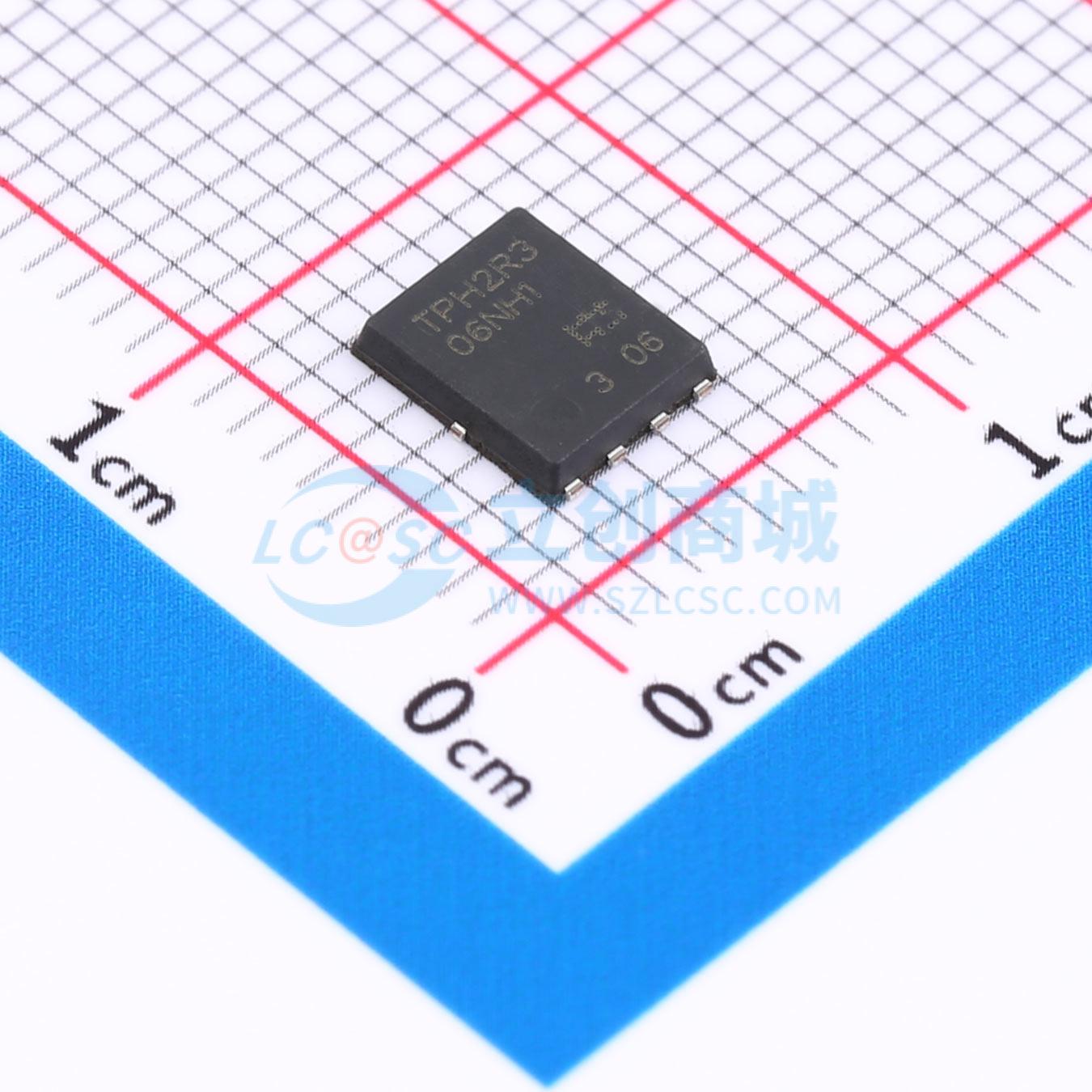

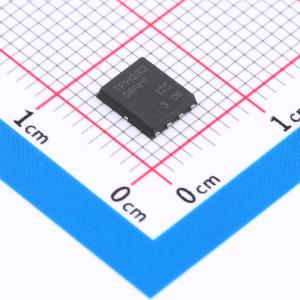

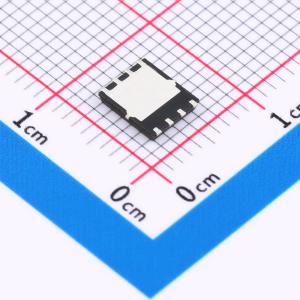

TPH2R306NH1,LQ
1个N沟道 耐压:60V 电流:136A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 小栅极电荷：QSW = 26 nC（典型值）。 小输出电荷：QSS = 91 nC（典型值）。 低漏源导通电阻：RDS(ON) = 1.9 mΩ（典型值）(VGS = 10 V)。 低泄漏电流：IHSS = 10 μA（最大值）(VDS = 60 V)。 增强模式：Vth = 2.0 至 4.0 V (VDS = 10 V, ID = 1.0 mA)。应用：高效 DC-DC 转换器。 开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH2R306NH1,LQ
- 商品编号
- C7125473
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 136A | |
| 导通电阻(RDS(on)) | 2.3mΩ@10V,50A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 170W；800mW | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 72nC@10V | |
| 输入电容(Ciss) | 6.1nF@30V |
商品特性
- 通过 AEC-Q101 认证
- 低漏源导通电阻：RDS(ON) = 5.14 mΩ（典型值）（VGS = 10 V）
- 低漏电流：IDSS = 10 μA（最大值）（VDS = 100 V）
- 增强型：Vth = 2.5 至 3.5 V（VDS = 10 V，ID = 0.5 mA）
应用领域
- 汽车领域-开关稳压器-DC-DC 转换器-电机驱动器
