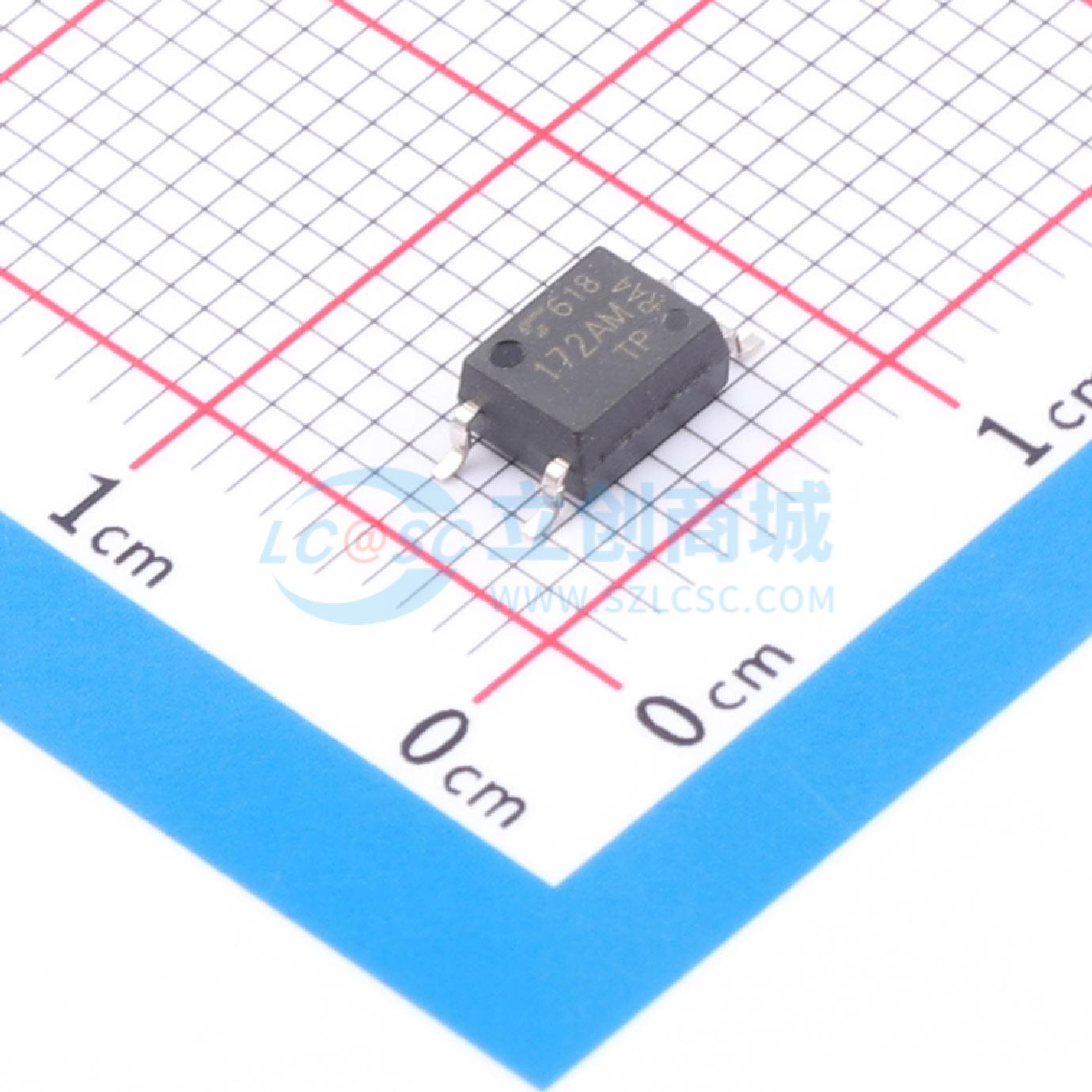

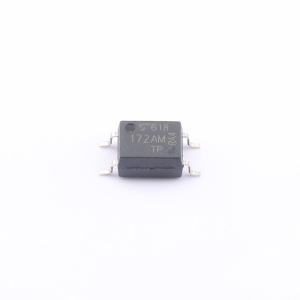

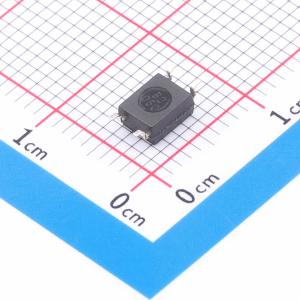

TLP172AM(TPR,E
TLP172AM(TPR,E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP172AM(TPR,E
- 商品编号
- C7124333
- 商品封装
- SO-6,4LEAD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(可控硅输出) | |
| 触点形式 | - | |
| 过零功能 | - | |
| 通道数 | - | |
| 正向压降 | 1.27V | |
| 输入类型 | - | |
| 阻断电压 | 60V | |
| 负载电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 负载电流 | 500mA | |
| 工作温度 | -40℃~+100℃ | |
| 正向电流(If) | 7.5mA | |
| 静态dv/dt | - | |
| 浪涌电流 | - | |
| 保持电流(Ih) | - | |
| 功能特性 | - |
商品概述
东芝TLP172AM由一个红外LED和一个光电MOSFET光耦合组成，采用4引脚SO6封装。该光继电器比光电晶体管型光耦合器具有更高的输出电流额定值，因此适用于大电流的开关控制。
商品特性
- 无卤，详情见本数据手册末尾的“无卤树脂封装器件”。
- 工作温度范围：-40℃（最小值）至110℃（最大值）
- 常开（1-Form-A）
- 关态输出端电压：60 V（最小值）
- 触发LED电流：3 mA（最大值）
- 开态电流：500 mA（最大值）
- 开态电阻：2 Ω（最大值）
- 隔离电压：3750 Vrms（最小值）
- 安全标准：UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；UL认证：UL 508，文件编号E499232；VDE认证：EN 60747-5-5
应用领域
- 安全系统
- 工厂自动化
- 测量仪器
- 电池管理系统（非汽车）
- 可编程逻辑控制器
