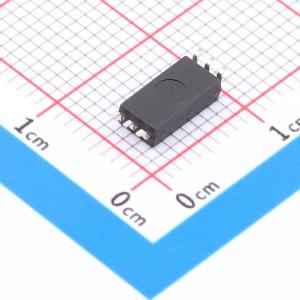

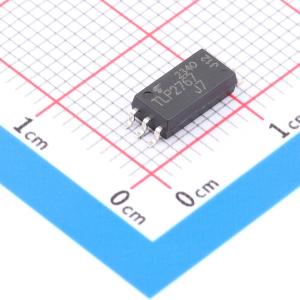

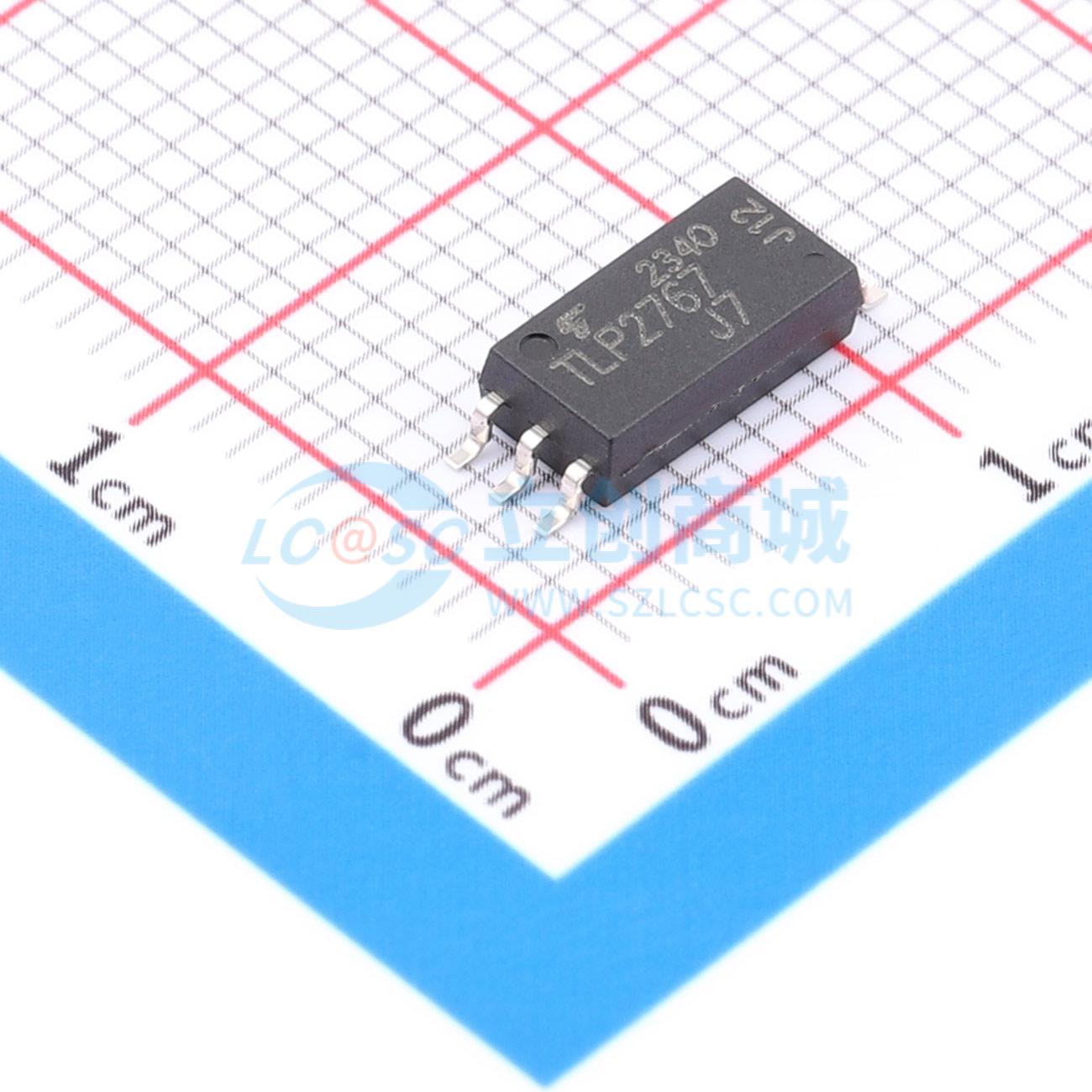

温馨提醒：图片仅供参考，商品以实物为准
TLP2767(TP,E
TLP2767(TP,E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2767(TP,E
- 商品编号
- C7124357
- 商品封装
- SOIC-6-300mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | 50Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | - | |
| 输入阈值电流(FH) | 4mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 6V | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA | |
| 功能特性 | - |
商品概述
TLP2767是一款采用SO6L封装的50 Mbps高速光耦合器。它由高输出GaAtAs发光二极管与集成的高增益、高速光电探测器耦合而成，在工作温度为 -40°C至125°C、电源电压为2.7 V至5.5 V的条件下具有高速开关性能。探测器具有图腾柱输出级，具备电流源和电流吸收能力。TLP2767有一个内部法拉第屏蔽，可保证±25 kV/μs的共模瞬态抗扰度。
商品特性
- 封装：SO6L
- 数据传输速率：50 MBd（典型值）（NRZ）
- 阈值输入电流：4.0 mA（最大值）
- 电源电压：2.7至5.5 V
- 工作温度：-40至125°C
- 传播延迟时间：20 ns（最大值）
- 脉冲宽度失真：8 ns（最大值）
- 隔离电压：5000 Vrms（最小值）
- 安全标准：UL认证（UL1577，文件编号E67349）；cUL认证（CSA组件验收服务编号5A，文件编号E67349）；VDE认证：选项（D4）EN60747 - 5 - 5（待批准）
应用领域
- 工厂网络
- 仪器仪表和控制设备的高速数字接口
- I/O接口板
