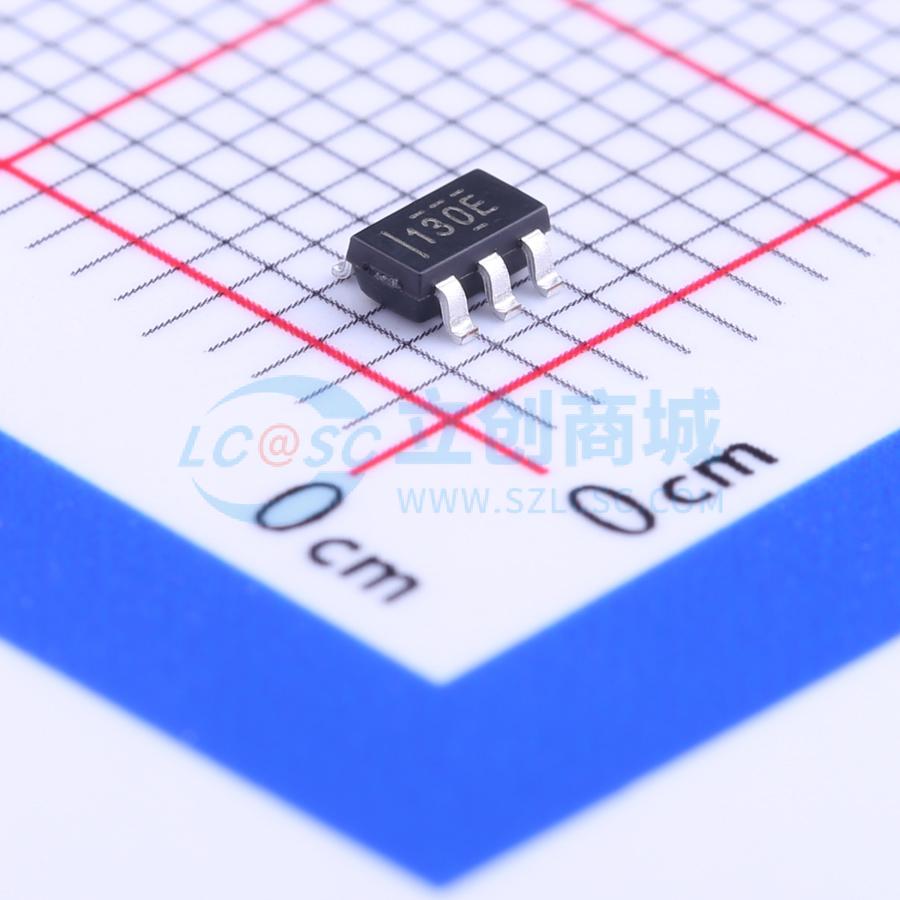

温馨提醒：图片仅供参考，商品以实物为准

BQ21040DBVT

BQ21040DBVT 编带

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ21040 0.8A 单节锂离子和锂聚合物电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ21040DBVT
商品编号: C78978
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

bq21040器件是一款面向空间受限类便携式应用的高度集成锂离子和锂聚合物线性电池充电器。此器件可由一个USB端口或交流适配器供电运行。具有输入过压保护的高输入电压范围支持低成本、未稳压的适配器。 bq21040具有一个可为电池充电的单电源输出。如果在10小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控IC结温，当其超过内部温度阈值时，它会减少充电电流。充电器功率级和充电电流感测功能均完全集成。该充电器具有高精度电流和电压调节环路功能、充电状态显示，和充电终止功能。预充电电流阈值和终止电流阈值分别固定为20%和10%。快速充电电流值可通过一个外部电阻进行编程。

商品特性

充电电压精度为1%
10%充电电流精度
低电池泄漏电流 (1μA)
可通过外部电阻编程设定的充电电流最高可达800mA
4.2V锂离子和锂聚合物充电器
30V额定输入电压；具有6.6V输入过压保护
输入电压动态电源管理
125°C热调节；150°C热关断保护
OUT短路保护和ISET短路检测
通过负温度系数(NTC)实现过热感测保护
10小时固定安全定时器
状态指示 - 充电/完成
采用小型小外形尺寸晶体管(SOT)-23封装

应用领域

电子销售点(EPOS)
医疗内窥镜
BLE扬声器和耳机
低功耗手持器件

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.45V~6.45V
	最大充电电流	800mA
	充电饱和电压	4.2V
	放电截止电压	2.5V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	125uA
