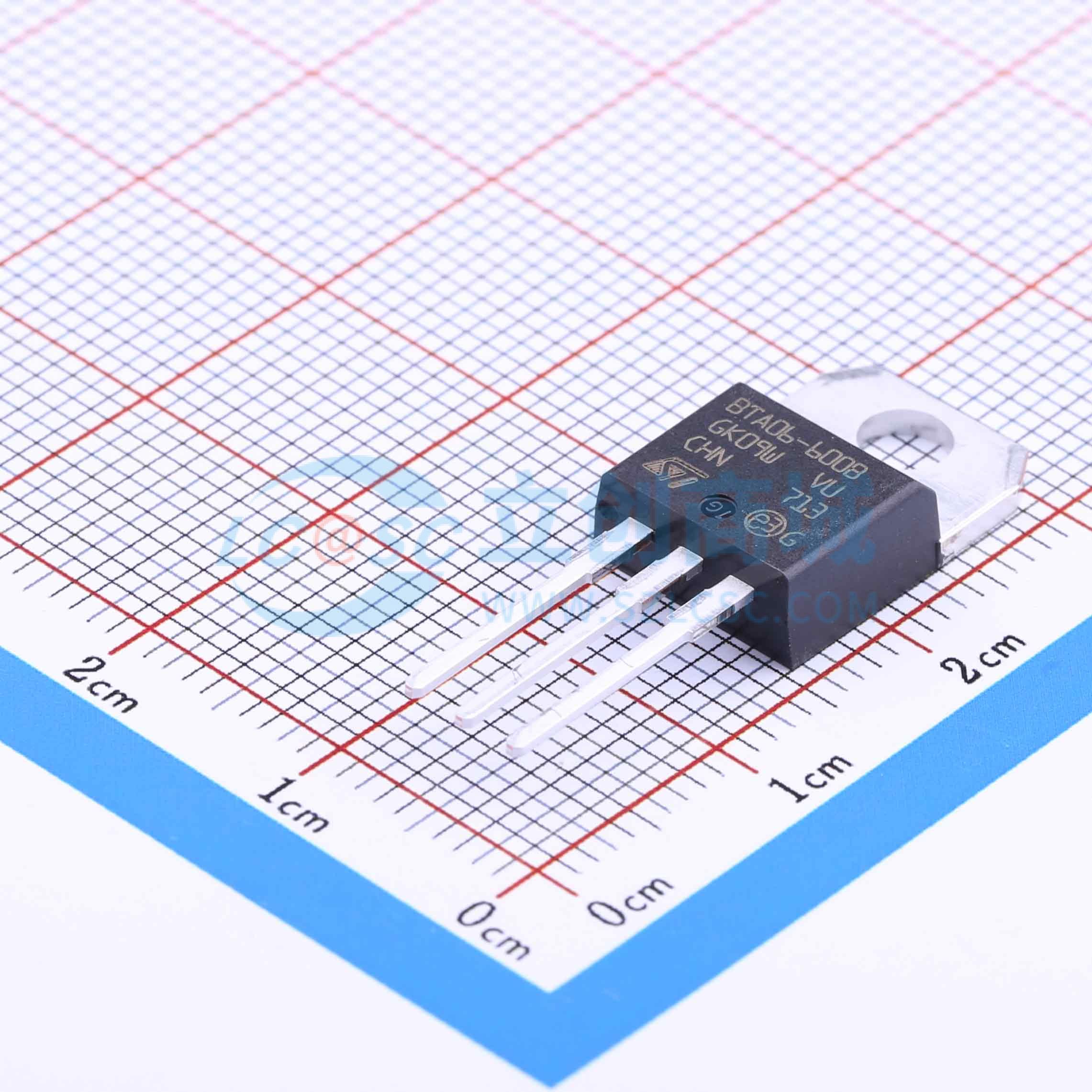

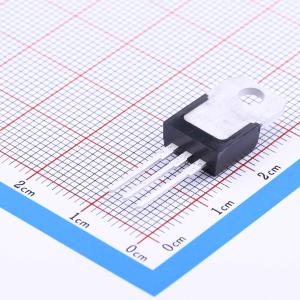

温馨提醒：图片仅供参考，商品以实物为准
BTA06-600BRG
600V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6A标准和Snubberless 三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTA06-600BRG
- 商品编号
- C79041
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 6A | |
| 浪涌电流 | 60A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA06和BTB06双向可控硅系列提供通孔或表面贴装封装，适用于通用交流开关。
商品特性
- 无缓冲器和逻辑电平版本（BTA/BTB...W）具有高换向性能，特别推荐用于感性负载
- BTA系列采用内部陶瓷垫，提供额定2500VRMS的电压绝缘接线片，符合UL标准
- BTB采用非绝缘TO-220AB封装
- ECOPACK封装具有无铅二级互连，符合JEDEC标准JESD97
应用领域
- 静态继电器中的开关功能
- 加热调节
- 感应电机启动电路
- 调光器中的相位控制操作
- 电机速度控制器
