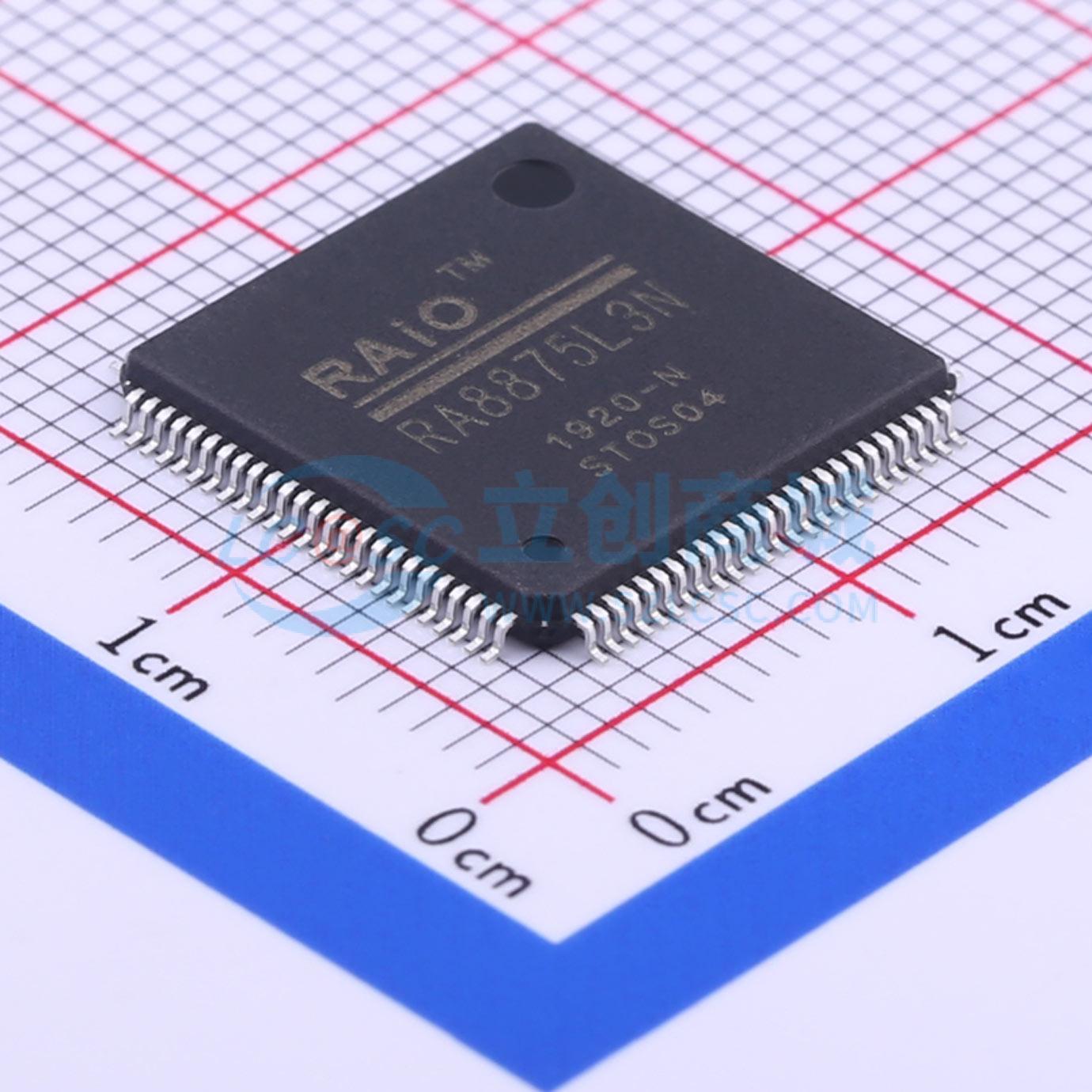

RA8875L3N

RA8875是一款具备两层TFT液晶控制器的文本/图形混合显示器。它旨在满足最大800x480像素的中尺寸TFT模块在字符或2D图形应用方面的需求。嵌入式768KB显示RAM为用户提供了适用于几乎所有应用的灵活显示缓冲解决方案。此外，可选的外部串行闪存能够为BIG5/GB编码提供高达32x32像素的字体位图。在图形应用方面，RA8875支持2D块传输引擎（BTE），该引擎与2D位块传输（BitBLT）功能兼容，可处理大量数据传输。先进的几何加速引擎使用户能够通过硬件轻松绘制可编程几何图形，如直线、正方形、圆形和椭圆形。此外，针对不同的终端用户应用，RA8875集成了许多强大功能，如滚动功能、浮动窗口显示、图形图案和字体放大功能。这些功能将为用户在开发期间节省大量软件工作量。 RA8875是彩色显示应用的强大且经济的选择。为降低系统成本，RA8875提供低成本且易于使用的8080/6800并行MCU接口。由于其内置强大的硬件加速功能，所需的数据传输更少，从而提高了效率。RA8875还提供超低引脚数的串行SPI/I2C接口。它还包含实用的设备控制器，如灵活的4线触摸屏控制器、用于调节面板背光的PWM，以降低客户的系统成本。与其他解决方案相比，采用RA8875进行设计，用户可以实现一个易于使用、低成本且高性能的系统。

• 支持文本/图形混合显示模式。
• 嵌入式768KB DDRAM。
• TFT色彩深度：256/4K/65K色。
• 支持TFT 8/12/16位每像素（bpp）通用RGB接口。
• 支持的TFT面板尺寸：800x480像素2层@256色；800x480像素1层@64K色；480x272像素2层@64K色。
• 支持的MPU接口：8080/6800，8/16位数据总线宽度，I2C或3/4线SPI接口。
• 强大的垂直或水平块滚动功能。
• 嵌入式10KB字符ROM，字体大小为8x16点阵，支持ISO/IEC 8859 - 1/2/3/4字符集。
• 支持外部串行闪存/ROM SPI接口。
• 支持Genitop UNICODE/BIG5/GB串行字体ROM，字体大小为16X16/24x24/32X32点阵。
• 字体在水平/垂直方向的X1、X2、X3、X4放大功能。
• 字体垂直旋转模式功能。
• 块传输引擎（BTE）支持2D功能，与2D位块传输（BitBLT）功能兼容。
• 嵌入式几何加速引擎。
• 可编程文本光标用于字符写入。
• 32*32像素图形光标功能。
• 用户自定义字符，256个8*16点阵字符。
• 支持32个88像素的用户自定义图案，或16个1616像素的用户自定义图案。
• 两个可编程PWM用于背光调节或其他应用。
• 嵌入式4线触摸屏控制器。
• 低功耗睡眠模式。
• 嵌入式智能4*5按键扫描控制器。
• 4组可编程通用输出（GPO）和一个固定GPOX。
• 5组可编程通用输入（GPI）和一个固定GPIX。
• 时钟源：带可编程锁相环（PLL）的嵌入式晶体振荡器电路。
• 工作电压：3.0V~3.6V。
• 封装：LQFP - 100引脚。
