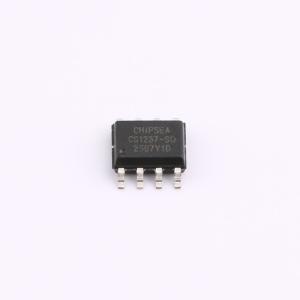

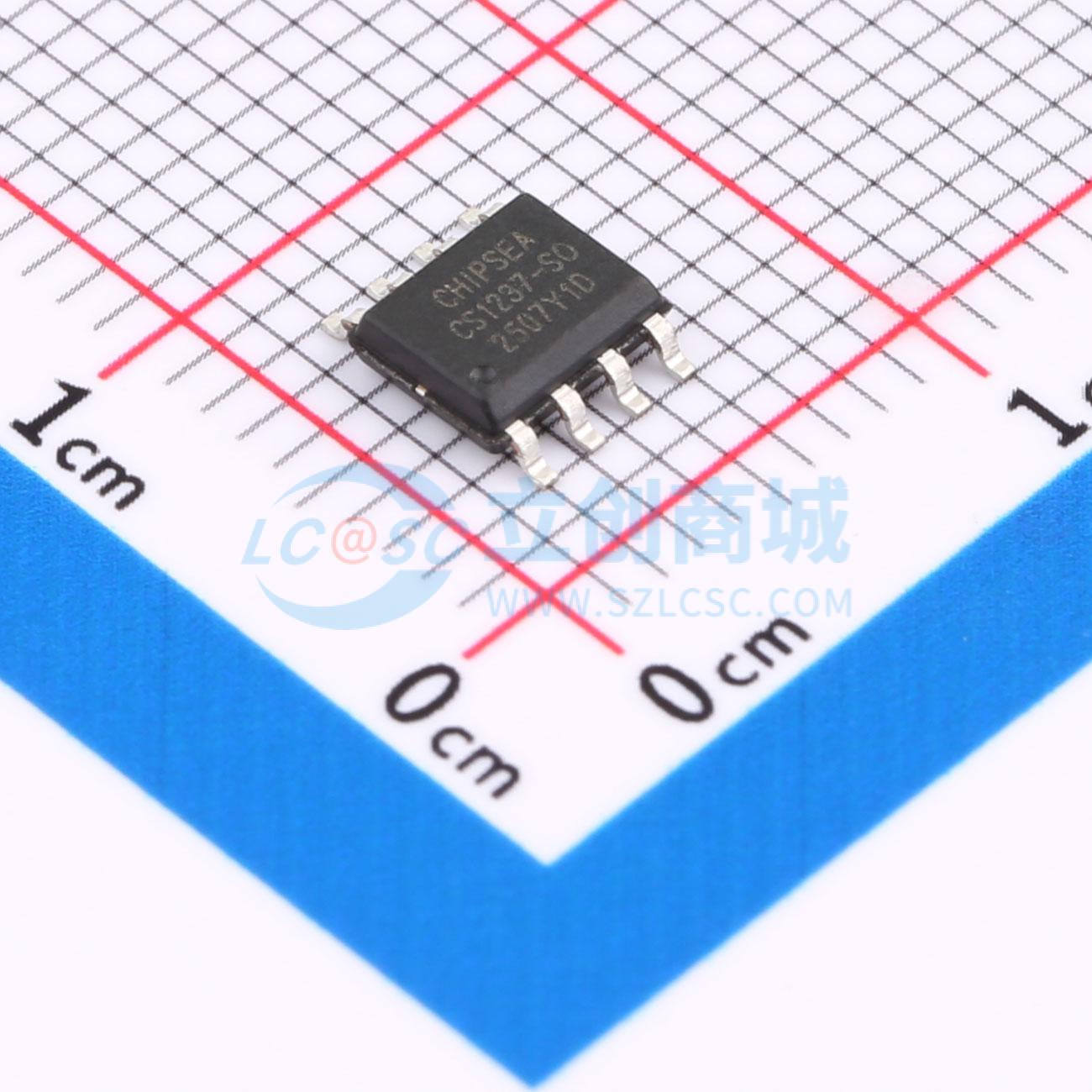

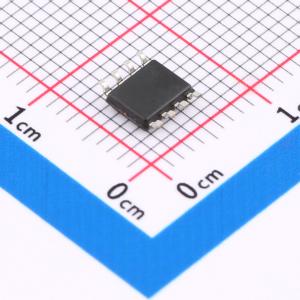

CS1237-SOP8

1通道 24位ADC SPI接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS1237是一款高精度、低功耗模数转换芯片，一路差分输入通道，内置温度传感器和高精度振荡器。
品牌名称: CHIPSEA(芯海科技)
商品型号: CS1237-SOP8
商品编号: C77801
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.127克(g)
网友设计参考: 24位差分ADC模块

商品参数

商品概述

CS1237是一款高精度、低功耗Sigma-Delta模数转换芯片，内置一路Sigma-Delta ADC，一路差分输入通道和一路温度传感器，ADC采用两阶sigma delta调制器，通过低噪声仪用放大器结构实现PGA放大，放大倍数可选：1、2、64、128。在PGA=128时，有效分辨率可达20位(工作在5V)。 CS1237内置RC振荡器，无需外置晶振。 CS1237可以通过DRDY /DOUT和SCLK进行多种功能模式的配置，例如用作温度检测、PGA选择、ADC数据输出速率选择等等。 CS1237具有Power down模式。

商品特性

内置晶振
集成温度传感器
带Power down功能
2线SPI接口，最快速率为1.1MHz
ADC功能特性：
24位无失码
PGA放大倍数可选：1、2、64、128
1路24位无失码的差分输入，在PGA=128时ENOB为20位(5V)、19.5位(3.3V)
P-P噪声：PGA=128、10Hz：180nV
INL小于0.0015%
输出速率可选：10Hz、40Hz、640Hz、1.28kHz
带内短功能

应用领域

工业过程控制
电子秤
液体/气体化学分析
血液计
智能变换器
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	通道数	1
	工作电压	3V~5.5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃
	时钟/振荡器	内置

	属性	参数值
	时钟频率(fc)	5.2MHz
	基准电压源	内置；外置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	1.28kHz；10Hz；640Hz；40Hz
	静态电流	100nA
