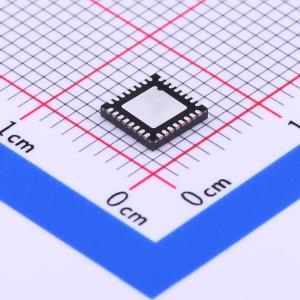

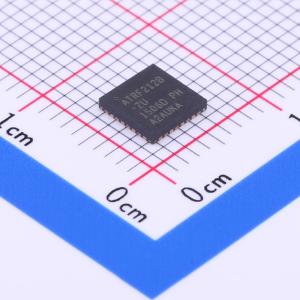

AT86RF212B-ZU

769 - 935MHz 全集成收发器

描述: 特性：完全集成769-935MHz收发器，包括:779-787MHz中国WPAN频段。863-870MHz欧洲SRD频段。902-928MHz北美ISM频段。915-930MHz日本频段。具有不同调制和数据速率的直接序列扩频:20和40kb/s的BPSK，符合IEEE 802.15.4-2003/2006/2011标准。100和250kb/s的O-QPSK，符合IEEE 802.15.4-2006/2011标准
品牌名称: MICROCHIP(美国微芯)
商品型号: AT86RF212B-ZU
商品编号: C77743
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.6克(g)

商品参数

商品特性

完全集成的769 – 935MHz收发器，包括：
- 中国WPAN频段779至787MHz
- 欧洲SRD频段863至870MHz
- 北美ISM频段902至928MHz
- 日本频段915至930MHz
直接序列扩频，具有不同的调制和数据速率：
- BPSK，速率为20和40kb/s，符合IEEE 802.15.4-2006/2011标准
- O-QPSK，速率为100和250kb/s，符合IEEE 802.15.4-2006/2011标准
- O-QPSK，速率为250kb/s，符合IEEE 802.15.4-2011标准
- O-QPSK，速率为200、400、500和1000kb/s PSDU数据速率
频段和数据速率的灵活组合
行业领先的链路预算：
- 接收灵敏度高达-110dBm
- 可编程TX输出功率高达+11dBm
超低功耗电流：
- SLEEP = 0.2μA
- TRX_OFF = 450μA
- RX_ON = 9.2mA
- BUSY_TX = 18.0mA (在TX输出功率+5dBm时)
超低供电电压（1.8V至3.6V），带内部稳压器
易于使用的接口：
- 寄存器、帧缓冲区和AES可通过快速SPI访问
- 来自无线电收发器的带有预分频器的时钟输出
无线电收发器特性：
- 128字节FIFO (SRAM)用于数据缓冲
- 完全集成的快速锁定PLL，支持频率跳变
- 电池监测
- 可调接收灵敏度
- 集成的TX/RX开关、LNA和PLL环路滤波器
- 自动VCO和滤波器校准
- 集成16MHz晶体振荡器
特殊的IEEE 802.15.4-2011硬件支持：
- FCS计算和空闲信道评估
- RSSI测量、能量检测和链路质量指示
MAC硬件加速器：
- 自动确认和重传
- CSMA-CA和先听后说 (LBT)
- 自动地址过滤和自动FCS检查
扩展功能集硬件支持：
- AES 128位硬件加速器
- 天线分集
- 用于外部RF前端控制的RX/TX指示
- 用于安全应用的真实随机数生成
优化以降低BOM成本并简化生产：
- 所需外部组件较少（晶体、电容和天线）
- 优秀的ESD鲁棒性
- 工业温度范围从-40°C到±85°C
I/O和封装：
- 32引脚低剖面QFN封装5x5x0.9mm³
- RoHS/完全绿色
符合IEEE 802.15.4-2003/2006/2011标准
符合ETSI EN 300 220-1和FCC 47 CFR第15.247部分低功耗标准

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(4900个/托盘，最小起订量 490 个)

个

起订量：490 个4900个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	工作电压	1.8V~3.6V

	属性	参数值
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.2uA
