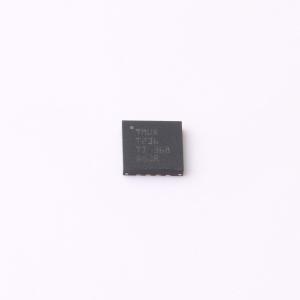

TMUX6236RUMR

TMUX6236 36 V, 低导通电阻, 2:1 (SPDT), 2-通道精密开关，带1.8 V逻辑

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双电源范围：±4.5 V 至 ±18 V；单电源范围：4.5 V 至 36 V；低导通电阻：2Ω；高电流支持：330 mA (最大值) (WQFN)；工作温度：-40°C 至 +125°C。
品牌名称: TI(德州仪器)
商品型号: TMUX6236RUMR
商品编号: C6886225

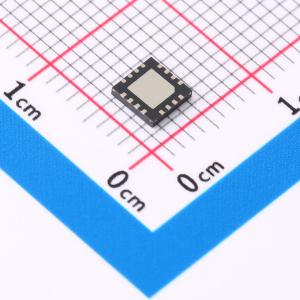

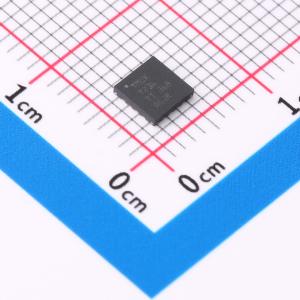

商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

商品概述

TMUX6236是一款带有两个2:1开关的互补金属氧化物半导体（CMOS）开关。该器件适用于双电源（±4.5 V至±18 V）、单电源（4.5 V至36 V）或非对称电源（如VDD = 12 V，VSS = -5 V）。TMUX6236支持源极（SX）和漏极（D）引脚上从VSS到VDD的双向模拟和数字信号。所有逻辑控制输入支持1.8 V至VDD的逻辑电平，确保在有效电源电压范围内工作时与TTL和CMOS逻辑兼容。故障安全逻辑电路允许在电源引脚之前向控制引脚施加电压，保护器件免受潜在损坏。

商品特性

双电源范围：±4.5 V至±18 V
单电源范围：4.5 V至36 V
低导通电阻：2 Ω
高电流支持：330 mA（最大值）（WQFN）
工作温度：-40℃至+125℃
与1.8 V逻辑兼容
逻辑引脚集成下拉电阻
故障安全逻辑
轨到轨操作
双向操作

应用领域

工厂自动化和工业控制
可编程逻辑控制器（PLC）
模拟输入模块
自动测试设备（ATE）测试设备
电池监测系统
超声扫描仪
患者监测与诊断
光网络
光测试设备
远程无线电单元
有线网络
数据采集系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	4.5V~36V；-18V~-4.5V
	导通时间(ton)	95ns

	属性	参数值
	导通电阻(Ron)	2Ω
	关闭时间(toff)	125ns
	工作温度	-40℃~+125℃
	带宽	40MHz
	传播延迟(tpd)	720ps
