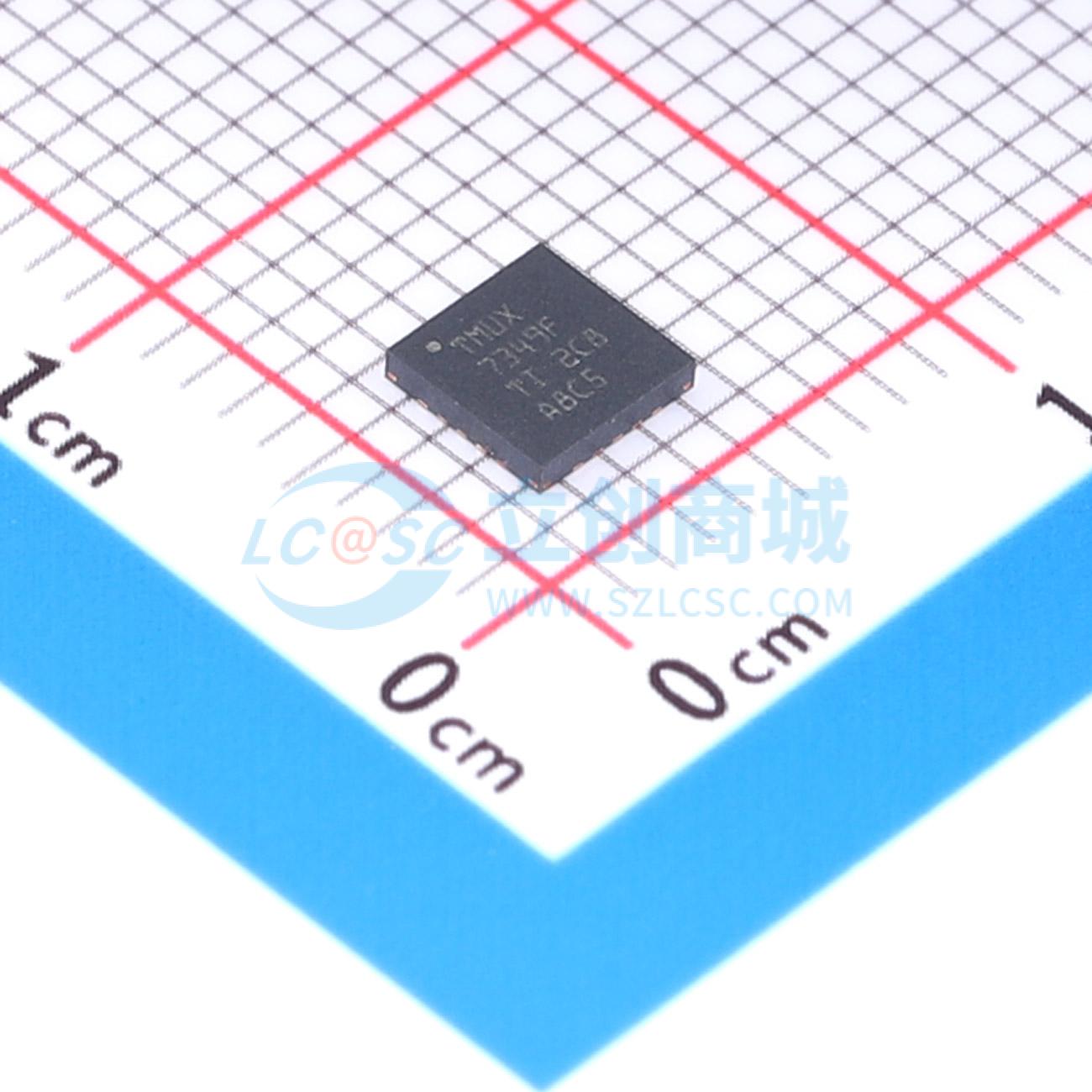

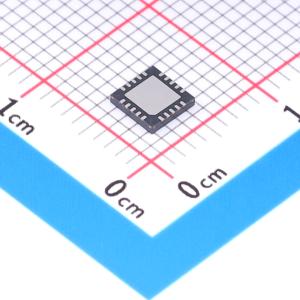

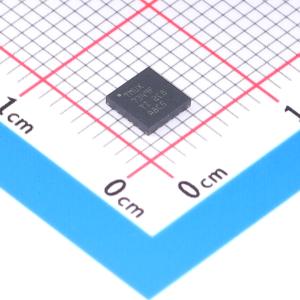

TMUX7349FRTJR
±60V故障保护、具备可调故障阈值、抗闩锁功能和1.8V逻辑的8 1和双4 1多路复用器
- 描述
- TMUX7349F 具有故障阈值、闩锁效应抑制和 1.8V 逻辑电平的 ±60V 故障保护、双路 4:1 多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX7349FRTJR
- 商品编号
- C6886227
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.328867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 工作电压 | 8V~44V | |
| 导通时间(ton) | 165ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 250Ω | |
| 关闭时间(toff) | 350ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 17pF | |
| 带宽 | 280MHz |
商品概述
TMUX7348F和TMUX7349F是现代互补金属氧化物半导体（CMOS）模拟多路复用器，具有8:1（单端）和4:1（差分）配置。这些器件适用于双电源（±5 V至±22 V）、单电源（8 V至44 V）或非对称电源（如VDD = 12 V，VSS = -5 V）。在通电和断电条件下均具备过压保护功能，使TMUX7348F和TMUX7349F器件适用于无法精确控制电源时序的应用场景。 在通电和断电条件下，该器件均可阻断相对于地最高达+60 V和 -60 V的故障电压。当无电源供电时，无论开关输入条件和逻辑控制状态如何，开关通道均保持关断状态。在正常工作条件下，如果任何sx引脚的模拟输入信号电平超过正故障电源（VFP）或负故障电源（VFN）一个阈值电压（VT），则该通道关断，且sx引脚变为高阻抗。当故障通道被选中时，漏极引脚（D或Dx）被拉至超出的故障电源电压（VFP或VFN）。这些器件提供两个低电平有效中断标志（FF和SF），以提供故障详情。FF标志指示是否有任何源输入出现故障，而SF标志用于解码哪些特定输入出现故障。 低电容、低电荷注入和集成故障保护功能使TMUX7348F和TMUX7349F器件可用于对高性能和高鲁棒性都至关重要的前端数据采集应用。这些器件提供标准TSSOP封装和更小的WQFN封装（如果PCB空间有限，WQFN封装是理想选择）。
商品特性
- 宽电源范围：双电源：±5 V至±22 V；单电源：8 V至44 V
- 过压保护，源极到电源或源极到漏极：±85 V
- 过压保护：±60 V
- 断电保护：±60 V
- 可调过压触发阈值：VFP：0 V至VDD，VFN：0 V至VSS
- 中断标志，指示总体和特定故障通道信息
- 非故障通道以低泄漏电流继续工作
- 过压条件下输出钳位至故障电源
- 器件结构具备抗闩锁能力
- 逻辑兼容：1.8 V
- 故障安全逻辑：最高44 V，与电源无关
- 先断后通开关
- 行业标准TSSOP封装和更小的WQFN封装
应用领域
- 工厂自动化与控制
- 可编程逻辑控制器（PLC）
- 模拟输入模块
- 半导体测试设备
- 电池测试设备
- 伺服驱动控制模块
- 数据采集系统（DAQ）
