产品特点 FEATURES

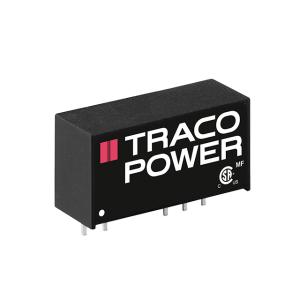

1TMV 2-0505DHI是一款高性能的隔离模块，具有以下特点：
2高隔离电压：提供高达5.2 kV的输入输出隔离电压，确保在高电压环境下的安全性和可靠性。
3双输出设计：输出电压为+5V和-5V，最大电流均为200mA，适用于需要正负电源的应用场景。
4宽工作温度范围：能够在-40°C至+85°C（有降额）的温度范围内稳定工作，适应各种严苛的工作环境。
5高效率：典型效率达到78%，有效减少能量损耗，提高系统能效。
6紧凑封装：采用7-SIP模块封装，尺寸仅为19.5mm x 7.5mm x 10.2mm，节省电路板空间。
7短路保护：具备SCP（短路保护）功能，自动恢复，增强设备的耐用性和安全性。
8通孔安装：适合PCB板安装，方便集成到各种电子设备中。
9高可靠性：经过严格测试，符合IEC 62368-1和UL 62368-1标准，提供3年产品保修。
使用场景 APPLICATIONS
1TMV 2-0505DHI广泛应用于多种工业和商业领域，具体使用场景包括：
2IGBT应用：特别适用于IGBT驱动电路，提供稳定的正负电源支持。
3工业自动化：在PLC、传感器和执行器等工业自动化设备中，提供可靠电源。
4通信设备：用于路由器、交换机等通信设备的电源转换，确保信号传输的稳定性。
5医疗设备：在监护仪、超声设备等医疗电子中，提供安全隔离的电源。
6消费电子产品：如音响、显示器等，提供高效能的电源解决方案。
7该模块在不同工作条件下表现优异，能够有效解决特定工业或电子系统中的电源问题，提升整体系统的性能和稳定性。
注意事项 PRECAUTIONS
1在使用TMV 2-0505DHI时，需注意以下事项：
2安装要求：确保模块正确安装在PCB板上，引脚焊接牢固，避免虚焊导致的接触不良。
3工作环境：虽然模块能在-40°C至+85°C范围内工作，但在高温环境下需进行功率降额，确保散热良好。
4输入电压：输入电压应在4.5V至5.5V范围内，避免过压或欠压导致模块损坏。
5输出负载：确保输出负载在规定范围内，最小负载为最大输出电流的2%，以保证模块正常工作。
6短路保护：虽然模块具备短路保护功能，但应尽量避免长时间短路，以免影响模块寿命。
7电容负载：单输出模式下，5V输出的最大电容负载为940µF；双输出模式下，±5V输出的最大电容负载均为440µF。
8安全标准：模块符合IEC 62368-1和UL 62368-1标准，但在具体应用中仍需评估外部安全措施，如输入熔断器的选用。
9维护保养：定期检查模块及连接线路，确保无松动或损坏，保持设备的良好运行状态。
