产品特点 FEATURES

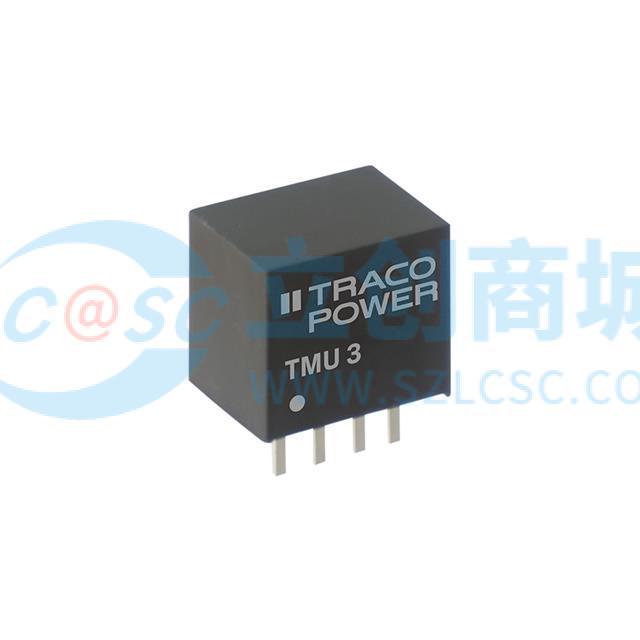

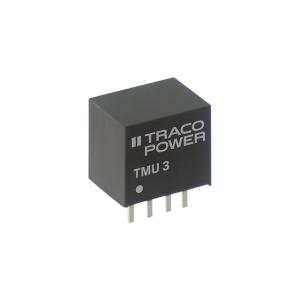

1TMU 3-2412是一款由TRACO POWER制造的隔离模块，具有以下特点：
2- **紧凑设计**：采用标准SIP-4封装，尺寸仅为11.5mm x 9.6mm x 10.2mm，适合空间受限的应用。
3- **高效能**：最高效率可达86%，在保证性能的同时降低能耗。
4- **宽输入电压范围**：支持21.6V至26.4V的输入电压，适应多种电源环境。
5- **稳定输出**：提供稳定的12V输出，最大电流达250mA，满足不同负载需求。
6- **高隔离电压**：输入与输出间隔离电压高达1.5kV，确保电气安全。
7- **短路保护**：具备连续短路保护功能，自动恢复，提高系统可靠性。
8- **宽工作温度范围**：可在-40°C至75°C环境下正常工作，无降额使用，适应严苛环境。
9- **安装简便**：通孔安装方式，易于集成到PCB板上。
10该产品结合了高性能、小体积和高可靠性的优点，是商业和工业应用的理想选择。
使用场景 APPLICATIONS
1TMU 3-2412广泛应用于需要高效、稳定直流转换的场合，具体包括：
2- **通信设备**：如基站、路由器等，提供稳定电源支持。
3- **仪器仪表**：用于各类测量设备，确保数据采集的准确性。
4- **工业电子**：在自动化控制系统中，为传感器和执行器供电。
5- **医疗设备**：为便携式或固定式医疗仪器提供可靠电源。
6- **汽车电子**：适用于车载电子系统的电源转换。
7该模块在各种工作条件下表现出色，特别是在需要高隔离度和宽温度范围的应用中，能够有效解决电源转换问题，提升系统整体性能。
注意事项 PRECAUTIONS
1在使用TMU 3-2412时，需注意以下事项以确保安全和最佳性能：
2- **输入电压范围**：确保输入电压在21.6V至26.4V之间，避免过压或欠压导致的损坏。
3- **散热管理**：虽然模块采用自然对流冷却，但在高负载或高温环境下，建议采取额外散热措施。
4- **电容负载**：12V输出模型的最大电容负载为1000µF，超过此值可能影响稳定性。
5- **短路保护**：虽然模块具有短路保护，但应尽量避免长时间短路，以免影响寿命。
6- **电磁兼容性**：为满足EMC标准，建议使用外部滤波器，具体方案可参考TRACO POWER官网提供的应用指南。
7- **存储和运输**：在-50°C至+125°C的温度范围内存储，避免潮湿和剧烈震动。
8- **焊接工艺**：采用无铅波峰焊，焊接温度不超过260°C，时间不超过10秒，以防止热损伤。
9遵循以上建议，可以最大限度地发挥TMU 3-2412的性能，延长其使用寿命。
