产品特点 FEATURES

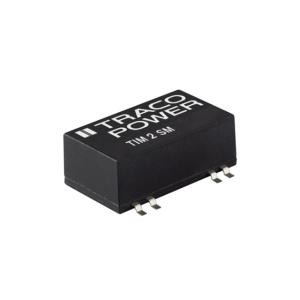

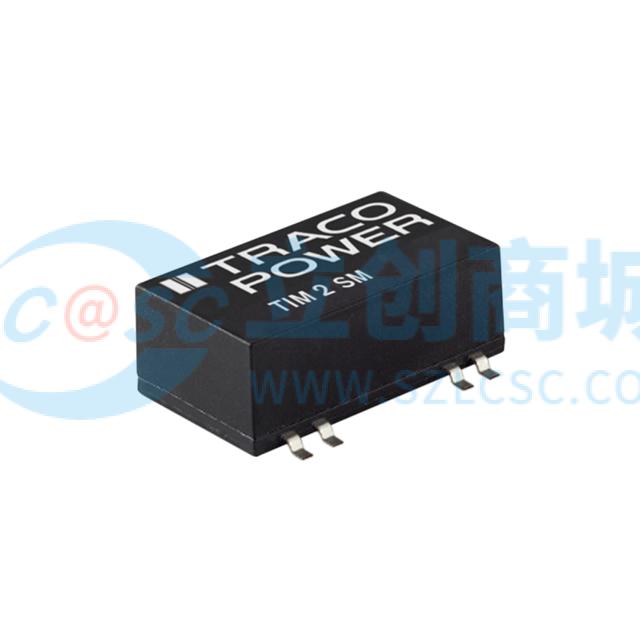

1TIM 2-2423SM 是一款专为医疗应用设计的隔离模块，具有以下特点：
2高隔离电压：提供5 kV的隔离电压，确保在高电压环境下的安全性和可靠性。
3双输出设计：输出电压为+15V和-15V，最大电流均为67mA，适用于需要双极性电源的应用。
4宽输入电压范围：输入电压范围为18V至36V，适应不同的电源环境。
5高效率：效率达到82%，减少能量损耗，提高系统能效。
6紧凑封装：采用SMD-16封装，尺寸仅为24.3mm x 14.4mm x 10.2mm，节省电路板空间。
7低漏电流：漏电流小于2µA，符合医疗设备的严格要求。
8宽工作温度范围：可在-40°C至95°C（有降额）的温度范围内稳定工作。
9多重保护功能：具备远程开/关、过压保护（OVP）和短路保护（SCP）功能，增强系统安全性。
10认证齐全：符合IEC/EN/ES 60601-1第三版标准，适用于高达5000米海拔的医疗应用。
11长寿命：提供5年产品保修，确保长期可靠运行。
使用场景 APPLICATIONS
1TIM 2-2423SM广泛应用于医疗设备和其他对安全性和可靠性有高要求的领域：
2医疗仪器：如监护仪、呼吸机、超声设备等，提供稳定可靠的电源支持。
3实验室设备：用于各种精密仪器，确保实验数据的准确性和设备的安全性。
4工业控制：在工业自动化系统中，为传感器、执行器等提供隔离电源。
5通信设备：在电信基站、网络设备中，作为备用电源或隔离电源使用。
6特殊环境应用：在高海拔、极端温度等恶劣环境下，依然能保持稳定性能。该模块通过其高隔离电压、低漏电流和宽工作温度范围，有效解决了医疗和工业系统中的电源隔离和稳定性问题。
注意事项 PRECAUTIONS
1在使用TIM 2-2423SM时，需注意以下事项以确保安全和最佳性能：
2安装要求：采用表面贴装型安装，需遵循推荐的焊盘布局进行焊接，避免虚焊或焊接不良。
3工作条件：在高温环境下（超过90°C）需进行功率降额，每升高1K温度，功率降低6.67%。
4输入电压：确保输入电压在18V至36V范围内，避免过压或欠压导致的损坏。
5输出负载：最大输出电流为67mA，勿超过此限制，以免触发保护机制。
6保护功能：模块具备过压、短路保护，但应尽量避免这些情况发生，以防影响使用寿命。
7环境要求：在湿度不超过95%（非凝结）和海拔不超过5000米的环境中使用。
8清洁维护：根据清洗指南进行清洁，避免使用腐蚀性溶剂。
9储存运输：在-55°C至+125°C的温度范围内储存，运输时防止剧烈震动和冲击。
10EMI/EMS：虽然模块具有一定的电磁兼容性，但在敏感环境中仍需考虑外部滤波措施。
11安全规范：遵守相关安全标准和规范，确保设备的安全运行。
