产品特点 FEATURES

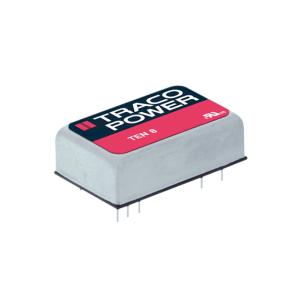

1TEN 8-2422是一款高性能的隔离模块，具有以下特点：
2高效性能：效率高达86%，确保在宽广的工作温度范围内（-40°C至+85°C）稳定运行。
3宽输入电压范围：支持18V至36V的输入电压，适应多种电源环境。
4双输出设计：提供+12V和-12V双输出，最大电流均为335mA，满足复杂电路需求。
5内置EMI滤波器：符合EN 55032 Class A标准，无需外部组件即可有效抑制电磁干扰。
6远程开关功能：支持远程On/Off控制，增强系统灵活性。
7短路保护：具备自动恢复的短路保护功能，提高系统安全性。
8紧凑封装：采用标准DIP-24封装，尺寸为32.0mm x 20.3mm x 10.2mm，适合空间受限的应用。
9高可靠性：计算MTBF达3,500,000小时，确保长期稳定工作。
10环保设计：无铅设计，符合RoHS标准，环保安全。
使用场景 APPLICATIONS
1TEN 8-2422广泛应用于需要隔离、紧密调节电压且PCB空间有限的场合，具体包括：
2电池供电设备：如便携式医疗设备、手持通信工具等，提供稳定电源。
3仪器仪表：用于精密测量仪器，确保数据准确性和系统稳定性。
4通信系统：在基站、路由器等通信设备中，保障信号传输质量。
5工业电子：适用于工业自动化控制系统，提高系统抗干扰能力。
6商业IT设备：在服务器、工作站等设备中，提供可靠电源支持。
7该模块在极端温度和高湿度环境下仍能保持优异性能，适用于各种严苛的工作条件。
注意事项 PRECAUTIONS
1在使用TEN 8-2422时，请注意以下事项：
2输入电压范围：确保输入电压在18V至36V之间，避免过压或欠压导致的损坏。
3热管理：虽然模块可在-40°C至+85°C范围内工作，但在高温环境下需考虑散热，避免热应力影响寿命。
4远程控制：正确连接Remote On/Off引脚，避免误操作。
5电容负载：单输出模型的最大电容负载分别为3300µF（3.3V）、1600µF（5V）、350µF（12V）、240µF（15V），双输出模型为1000/1000µF（5/-5V）、160/160µF（12/-12V）、100/100µF（15/-15V），超出可能引起不稳定。
6短路保护：虽然模块具有自动恢复的短路保护，但仍应尽量避免短路情况，以延长使用寿命。
7EMI滤波：虽然内置EMI滤波器，但在敏感环境中建议添加外部滤波器以进一步降低干扰。
8安装方式：采用通孔安装，确保稳固并遵循推荐的焊接温度（260°C / 6s max.）和冷却方式（自然对流20 LFM）。
9存储与运输：存储温度范围为-55°C至+125°C，运输过程中避免剧烈震动和潮湿环境。
