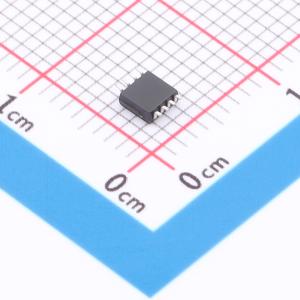

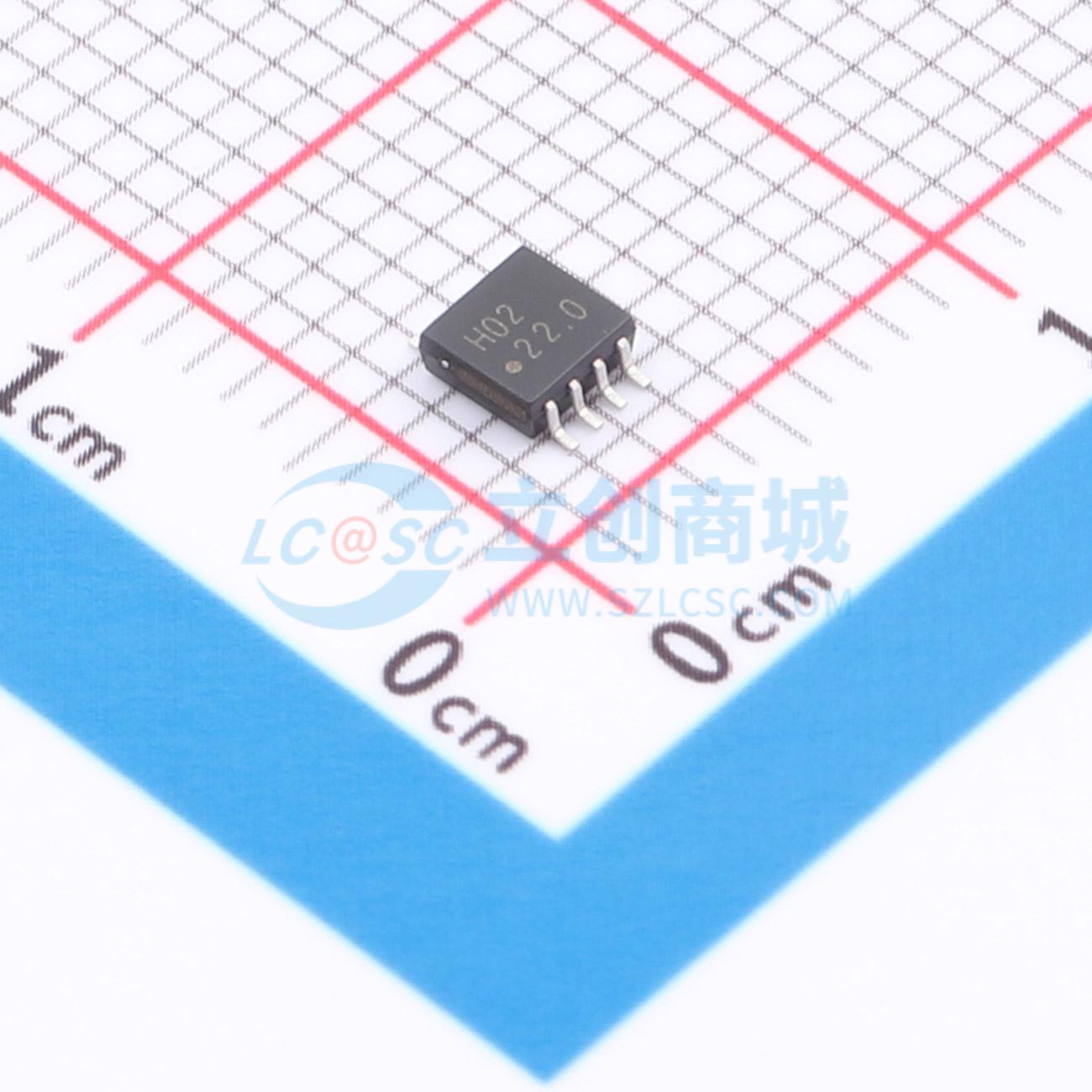

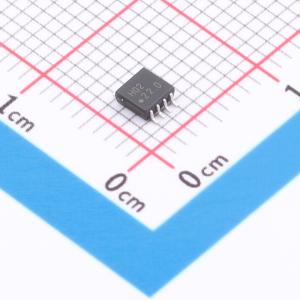

温馨提醒：图片仅供参考，商品以实物为准
TC7WH02FU,LJ(CT
CMOS数字集成电路，双2输入或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双2输入或非门。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WH02FU,LJ(CT
- 商品编号
- C6880163
- 商品封装
- MSOP-8-2.8mm(TSSOP-8)
- 包装方式
- 编带
- 商品毛重
- 0.096678克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 2.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 440mV；100mV；360mV | |
| 系列 | TC7WH系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品特性
- 宽工作温度范围：Topr = -40 至 125°C
- 高速运行：tpd = 3.6 ns（典型值）（VCC = 5.0 V，CL = 15 pF）
- 低功耗：ICC = 2.0 μA（最大值）（Ta = 25°C）
- 高抗噪性：VNI H = VNIL = 28%VCC（最小值）
- 5.5 V 耐受输入
- 平衡传播延迟：t pLH ≈ tpH L
- 宽工作电压范围：VCC = 2.0 至 5.5 V
- 与 TC7W02 引脚分配和功能相同
