温馨提醒：图片仅供参考，商品以实物为准

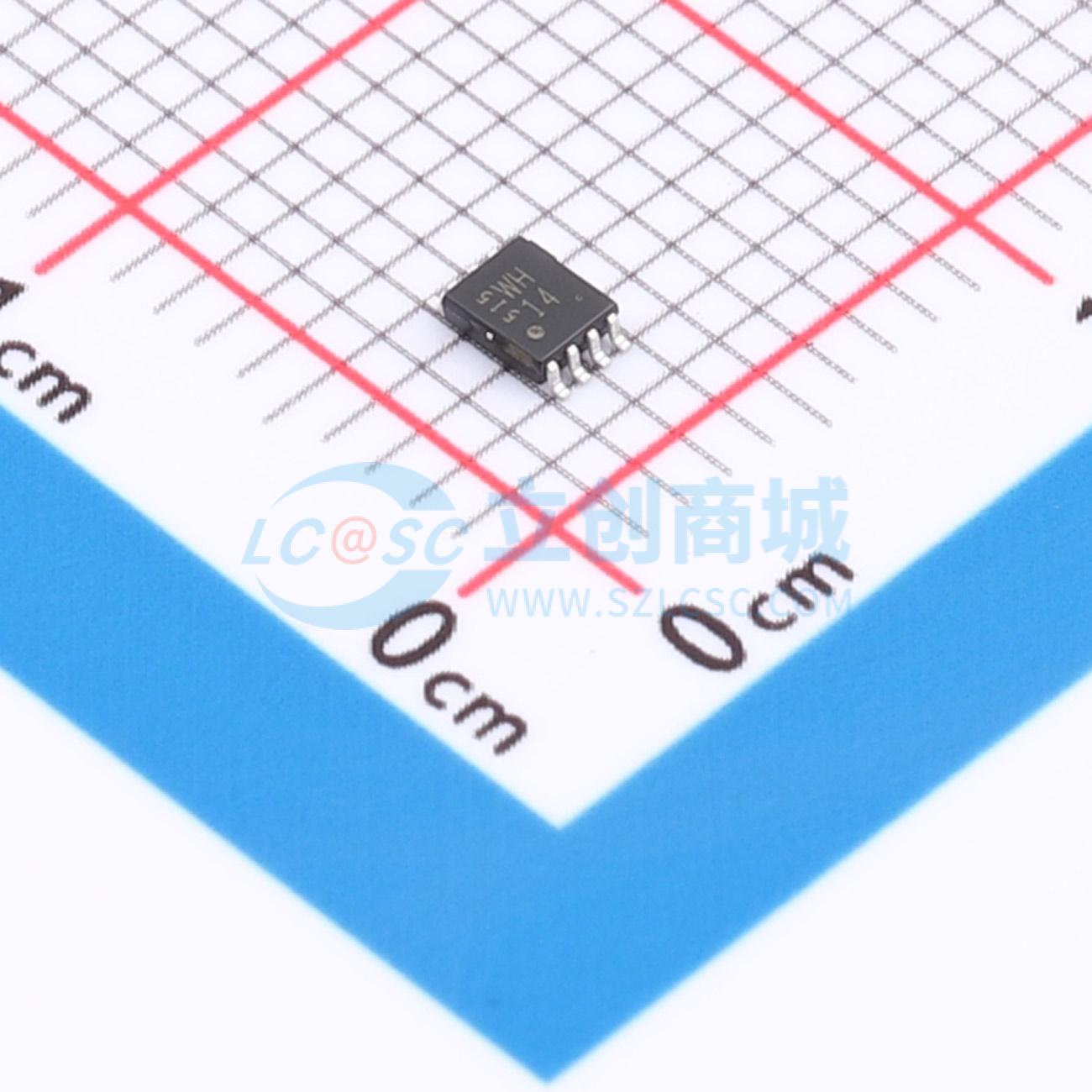

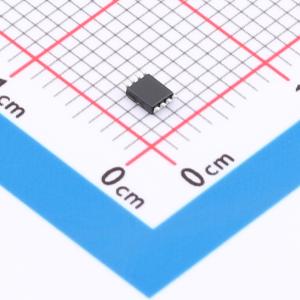

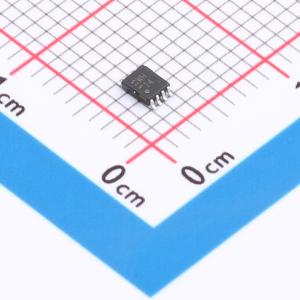

TC7WH14FK,LJ(CT
TC7WH14FK,LJ(CT
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WH14FK,LJ(CT
- 商品编号
- C6880165
- 商品封装
- VFSOP-8-2.3mm
- 包装方式
- 编带
- 商品毛重
- 0.02878克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 3 | |
| 输入数 | 3 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | TC7WH | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
三重施密特反相器。
商品特性
- AEC-Q100 (Rev. H) 认证
- 宽工作温度范围：Topr = -40 ~ 125°C
- 高速运行：tpd = 5.5 ns (典型值) (VCC = 5.0 V, CL = 15 pF)
- 低功耗：ICC = 2.0 μA (最大值) (Ta = 25°C)
- 高抗噪性：VNIH = VNIL = 28% VCC (最小值)
- 5.5 V 容限输入
- 平衡的传播延迟：tPLH ≈ tPHL
- 宽工作电压范围：VCC = 2.0 ~ 5.5 V
- 与 TC7W14 引脚分配和功能相同
