商品概述

这些芯片发光二极管采用行业标准封装设计，便于操作和使用。九种紧凑型单色封装提供多种发光二极管颜色可选。HSMx-C150采用行业标准的3.2mm×1.6mm占位面积，适用于各种通用场合。HSMx-C170采用广泛使用的2.0mm×1.25mm占位面积，高度为0.8mm。HSMx-C177采用广泛使用的2.0mm×1.25mm占位面积，高度为0.4mm。HSMx-C19x系列采用行业标准的1.6mm×0.8mm占位面积，并提供不同高度以满足设计者需求：HSMx-C190高度为0.8mm，HSMx-C191为低高度0.6mm，HSMx-C197为超低高度0.4mm。该系列产品凭借其纤薄外形和宽视角，使其成为背光应用的绝佳选择。HSMx-C110为直角封装，采用普遍接受的3.2mm×1.0mm×1.5mm尺寸。HSMx-C120为更小的直角封装，采用行业标准的1.6mm×0.6mm×1.0mm尺寸。HSMx-C265为反向安装封装，尺寸为3.4mm×1.25mm×1.1mm。这些器件非常适合液晶显示器背光和侧光应用。为便于拾取和放置操作，这些芯片发光二极管以卷带包装形式提供，HSMx-C120、C170、C177、C190、C191和C197封装每卷4000颗，HSMx-C110、C150和C265封装每卷3000颗。所有封装均兼容红外回流焊接工艺。其小巧尺寸和宽视角使其成为背光应用和前面板照明的首选，尤其是在空间受限的情况下。

商品特性

小尺寸
行业标准占位面积
兼容红外焊接
漫射光学
工作温度范围为-40℃至+85℃
提供直角和反向安装封装
多种颜色可选
提供8mm载带，卷盘直径为7英寸（178mm）

应用领域

键盘背光
按钮背光
液晶显示器背光
符号背光
前面板指示灯

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	1.6mmx0.6mm侧视灯头
	发光颜色	橙色
	正向压降(Vf)	2.2V
	功率	52mW
	正向电流	20mA
	波长	604nm
	峰值波长	605nm

	属性	参数值
	二极管配置	独立二极管
	透镜颜色	无色透明透镜
	色温	-
	发光强度	8mcd
	发光角度	155°
	载带方式	-
	工作温度	-40℃~+85℃

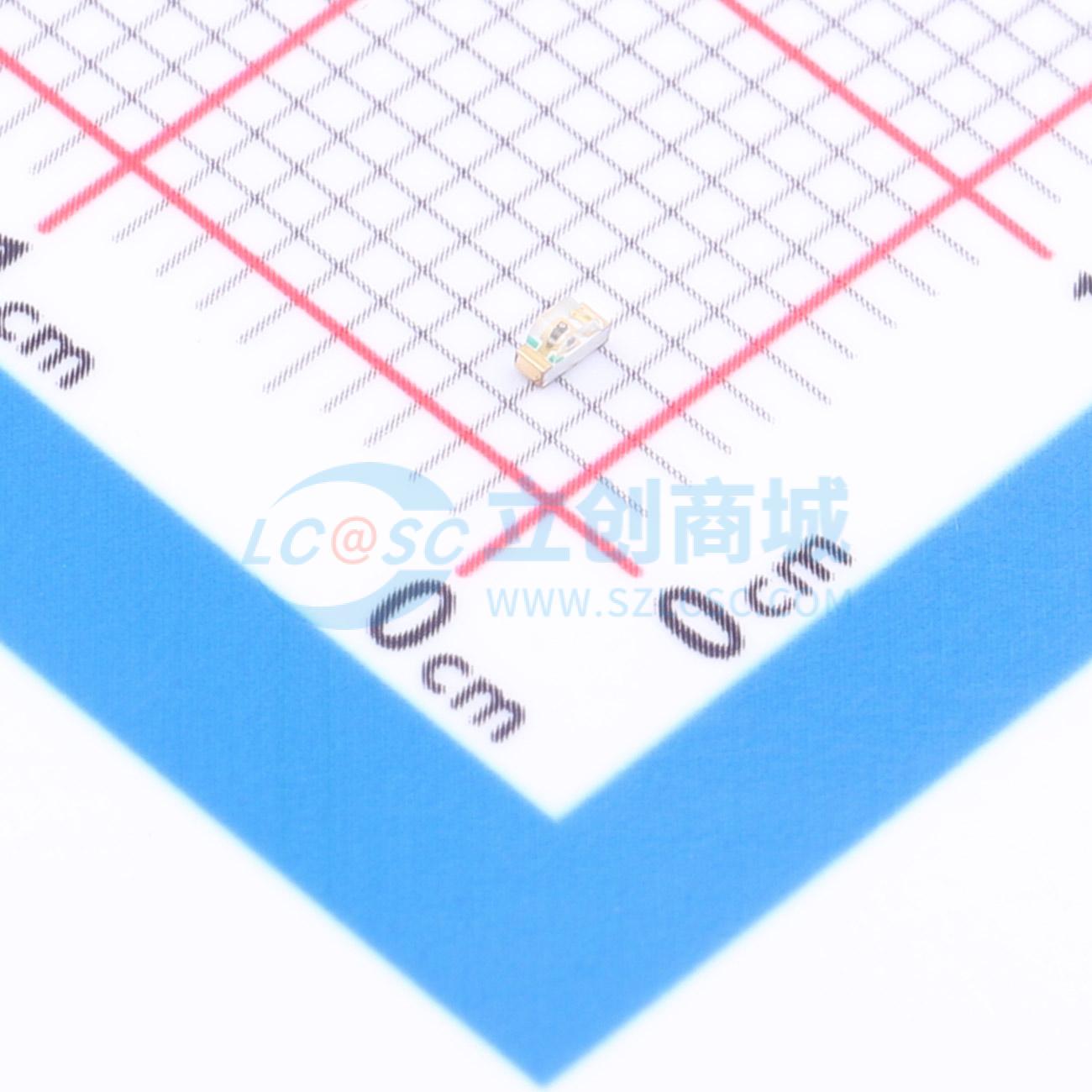

HSMD-C120
