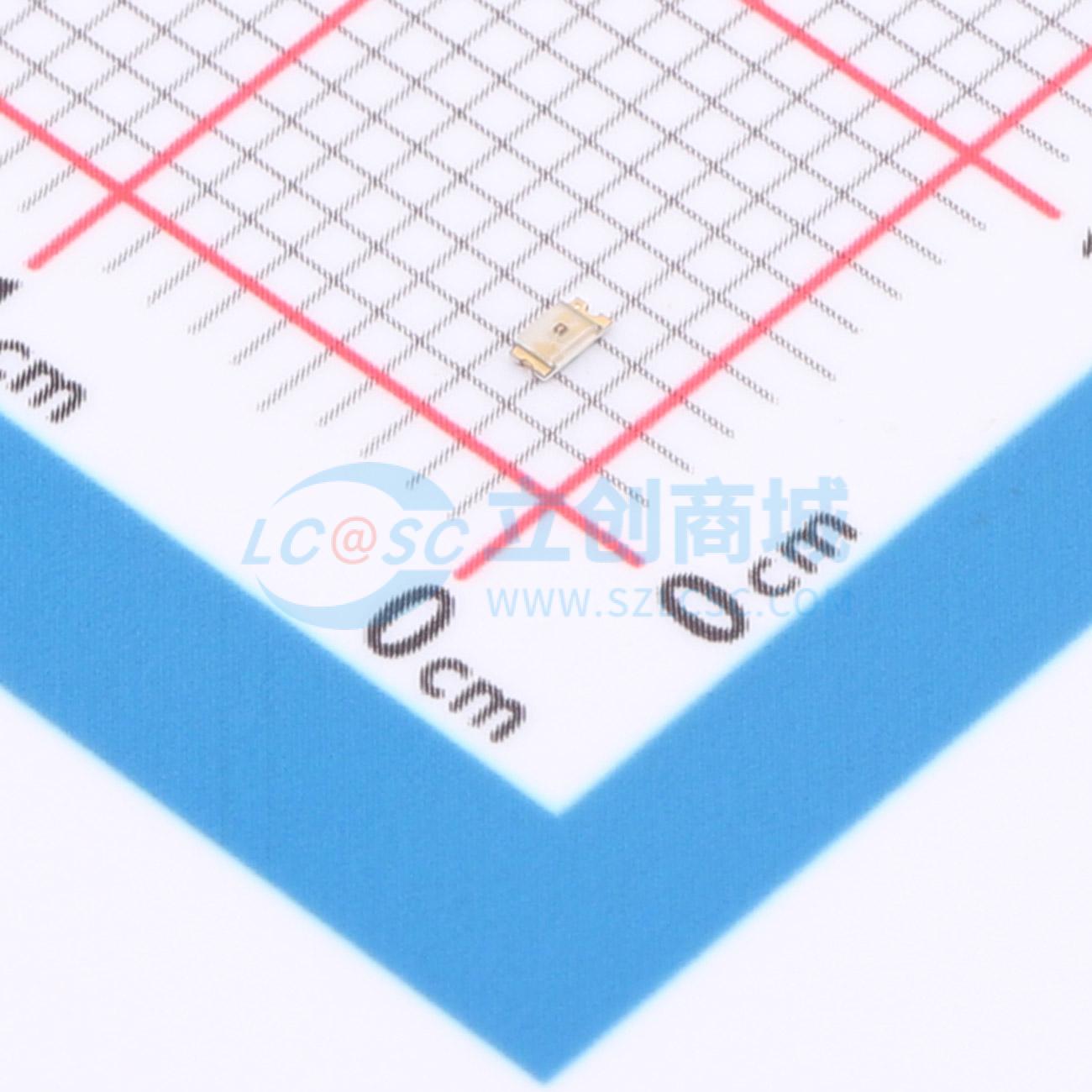

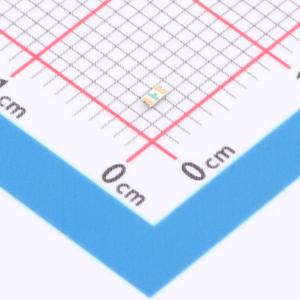

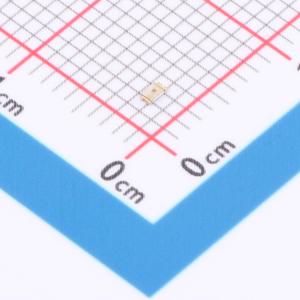

HSME-C130

表面贴装芯片LED，采用高效高亮度AllnGaP材料，小尺寸薄型设计，四色可选，适用于均匀光分布和节省电路板空间的应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HSME-C130
商品编号: C6875176
商品封装: 0603
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

博通HSMx - C130芯片LED是一款表面贴装LED，采用工业标准的1.6毫米×0.8毫米封装尺寸。它使用高效高亮度的铝铟镓磷（AlInGaP）材料，提供的性能。其小巧的外形和低矮的轮廓使电路板或定制设计更加灵活，并且LED可以紧密安装，从而提供了一种经济高效的解决方案。这款LED具有宽视角，结合高性能和小封装尺寸，这些特性使其成为需要均匀光分布、高亮度和较少电路板空间的应用的理想选择。该器件非常适合用于工业设备、消费电子、游戏、家用电器以及黑白家电市场等应用。这些芯片型LED采用铝铟镓磷（AlInGaP）材料技术。AlInGaP材料具有很高的发光效率，能够在很宽的驱动电流范围内产生高光输出。有四种不同颜色可供选择：琥珀色、红色、绿色和橙色。所有产品（除红色外）都进行了光强分档和颜色分档。它们采用7英寸直径卷轴上的8毫米导电胶带包装，每卷4000个，适合自动贴装。

商品特性

高亮度AlInGaP材料
小尺寸、低矮轮廓
0603工业标准封装尺寸，高度0.37毫米
漫射光学
工作温度范围 -40°C至85°C
有四种颜色可选
与红外焊接兼容
采用7英寸直径卷轴上的8毫米导电胶带包装
卷轴密封在拉链式防潮袋中

应用领域

薄膜开关指示灯
LCD背光
按钮背光
前面板指示灯
符号背光

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	1.6mmx0.8mm方形灯头
	发光颜色	翠绿色
	正向压降(Vf)	1.94V
	功率	48mW
	正向电流	20mA
	波长	573nm
	峰值波长	575nm

	属性	参数值
	二极管配置	独立二极管
	透镜颜色	白色透镜
	色温	-
	发光强度	54mcd
	发光角度	110°
	载带方式	-
	工作温度	-40℃~+85℃
