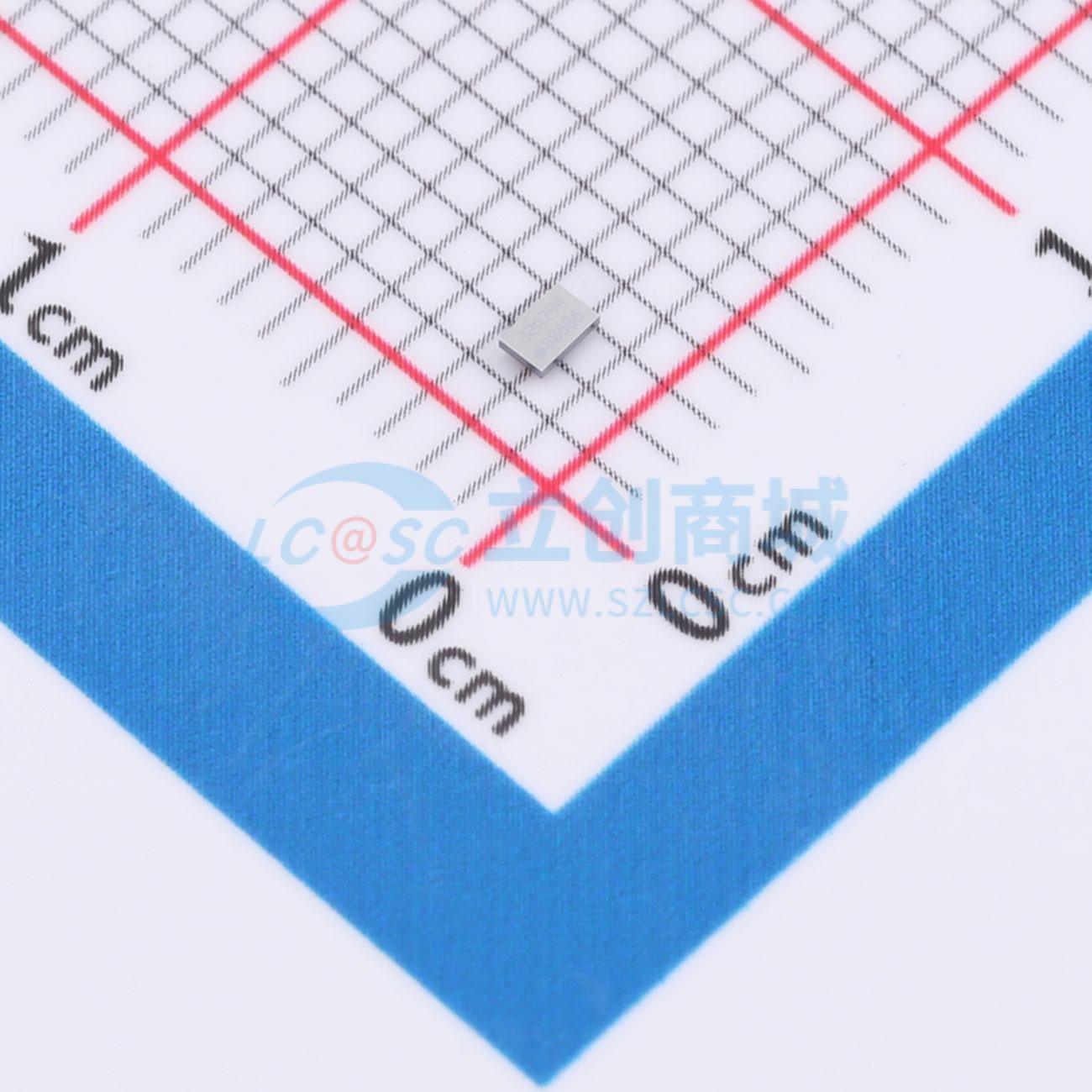

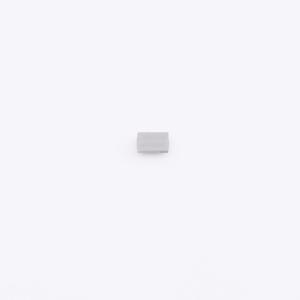

BQ21080YBGR

支持I2C控制，具备电源通路和运输模式的单节、0.8A线性电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ21080 采用 WCSP 封装且具有稳压电源路径的 800mA 锂离子和磷酸铁锂 I2C 可编程线性充电器
品牌名称: TI(德州仪器)
商品型号: BQ21080YBGR
商品编号: C6869615
商品封装: DSBGA-8(1.6x1.1)
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

BQ21080是一款线性电池充电IC，专注于小尺寸解决方案和低静态电流，以延长电池使用寿命。该器件采用8球芯片级封装，无需使用HDI PCB制程，从而降低了PCB成本。该器件可支持高达800 mA的充电电流和高达2.5 A的系统负载。电池采用标准的锂离子或磷酸铁锂充电曲线进行充电，分为三个阶段：预充电、恒流和恒压。热调节功能可在控制器件温度的同时提供最大充电电流。该充电器还针对电池对电池充电进行了优化，最低输入电压为3 V，并且能够承受25 V的绝对最大线路瞬变。该器件集成了单按键输入和复位电路，以减小整体解决方案的尺寸。

商品特性

800 mA功率路径线性电池充电器
3.0 V至5.9 V输入电压工作范围，针对电池对电池充电和USB适配器进行了优化
可耐受25 V输入电压
可配置的电池调节电压，精度为0.5%，范围从3.6 V至4.65 V，步长为10 mV
5 mA至800 mA可配置快速充电电流
55 mΩ电池FET导通电阻
高达2.5 A的放电电流，以支持高系统负载
可配置的终止电流低至0.5 mA
可配置的NTC充电曲线阈值，包括支持JEITA标准
电源循环和高级复位机制，用于恢复系统
功率路径管理，用于为系统供电和为电池充电
除电池电压跟踪和输入直通选项外，还提供4.4 V至4.9 V的稳压系统电压（SYS）
可配置的输入电流限制
可为系统选择适配器或电池供电
动态功率路径管理可优化弱适配器的充电效果
30 nA关断模式
3.2 μA运输模式，支持按键唤醒
仅电池模式下为4 μA
睡眠模式下输入适配器静态电流（Iq）为45 μA
单按键唤醒和复位输入

应用领域

TWS耳机及充电盒
智能眼镜、增强现实（AR）和虚拟现实（VR）设备
智能手表及其他可穿戴设备
零售自动化和支付设备
楼宇自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	2.7V~5.5V
	最大充电电流	800mA
	充电饱和电压	4.65V
	电池类型	锂电池；磷酸铁锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	2mA
	接口类型	I2C
