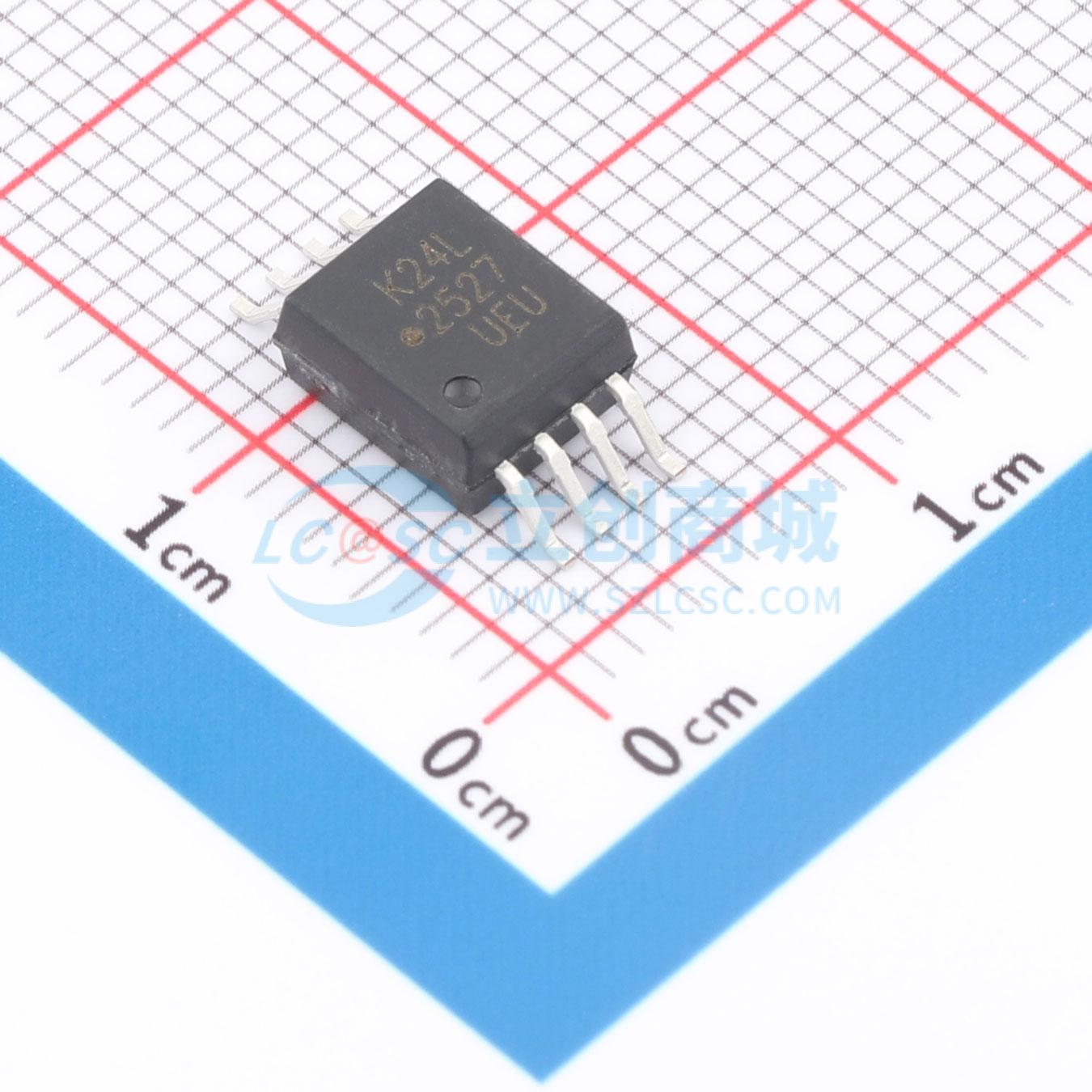

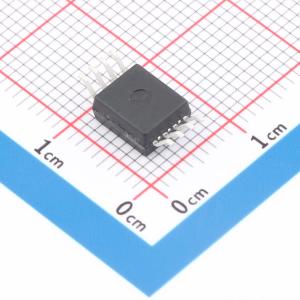

ACPL-K24L-000E

低功耗5-MBd数字CMOS光耦合器

描述: 是光耦合逻辑门。探测器集成电路具有CMOS输出级和内置施密特触发器的光接收器输入级，可提供逻辑兼容波形，无需额外的波形整形。内部屏蔽保证在1000V共模电压下具有25kV/μs的共模瞬态抗扰度。工作电源电压范围为2.7V至5.5V，在-40℃至+105℃的扩展温度范围内保证交流和直流性能。
品牌名称: Broadcom(博通)
商品型号: ACPL-K24L-000E
商品编号: C6854555
商品封装: SOIC-8-6.8mm
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	25kV/us
	传输速率	5Mbps
	CTR-电流传输比	-
	通道数	2
	工作温度	-40℃~+105℃
	传播延迟 tpLH	250ns

	属性	参数值
	传播延迟 tpHL	250ns
	输入阈值电流(FH)	6mA
	输出电流	10mA
	耗散功率(Pd)	-
	输出电压	-
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	8mA
	功能特性	内置施密特触发器

商品概述

Broadcom ACPL-M21L（单通道SO-5封装）、ACPL-021L（单通道SO-8封装）、ACPL-024L（双通道SO-8封装）、ACPL-W21L（单通道拉伸型SO-6封装）和ACPL-K24L（双通道拉伸型SO-8封装）是光耦合逻辑门。检测器IC具有CMOS输出级和带内置施密特触发器的光接收器输入级，可提供逻辑兼容的波形，无需额外的波形整形。ACPL-M21L/021L/024L/W21L/K24L上的内部屏蔽保证了在1000V共模电压下25kV/μs的共模瞬态抗扰度。ACPL-x2xL光耦合器系列在2.7V至5.5V电源下工作，并在-40℃ ~ +105℃的扩展温度范围内保证交流和直流性能。

商品特性

CMOS输出
宽电源电压范围：2.7V至5.5V
低电源电流IDD最大值：1.1 mA/通道
低正向电流IF最小值：1.6 mA
速度：5 MBd典型值
脉冲宽度失真最大值：200 ns
传播延迟偏差最大值：220 ns
传播延迟最大值：250 ns
共模抑制比最小值：25kV/μs（在VCM = 1000V时）
迟滞：0.2mA典型值
工作温度范围：-40℃ ~ +105℃
安全与法规认证：UL 1577认可（ACPL-M21L/021L/024L为3750VRMS持续1分钟，ACPL-W21L/K24L为5000VRMS持续1分钟）、CSA认证、IEC/EN 60747-5-5增强绝缘认证

应用领域

高速逻辑系统的低隔离需求
计算机外设接口
微处理器系统接口
接地环路消除
脉冲变压器替代
