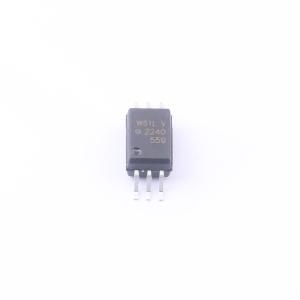

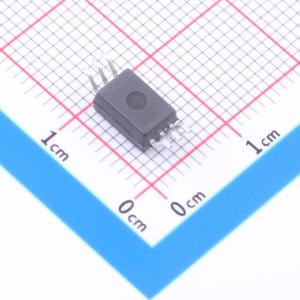

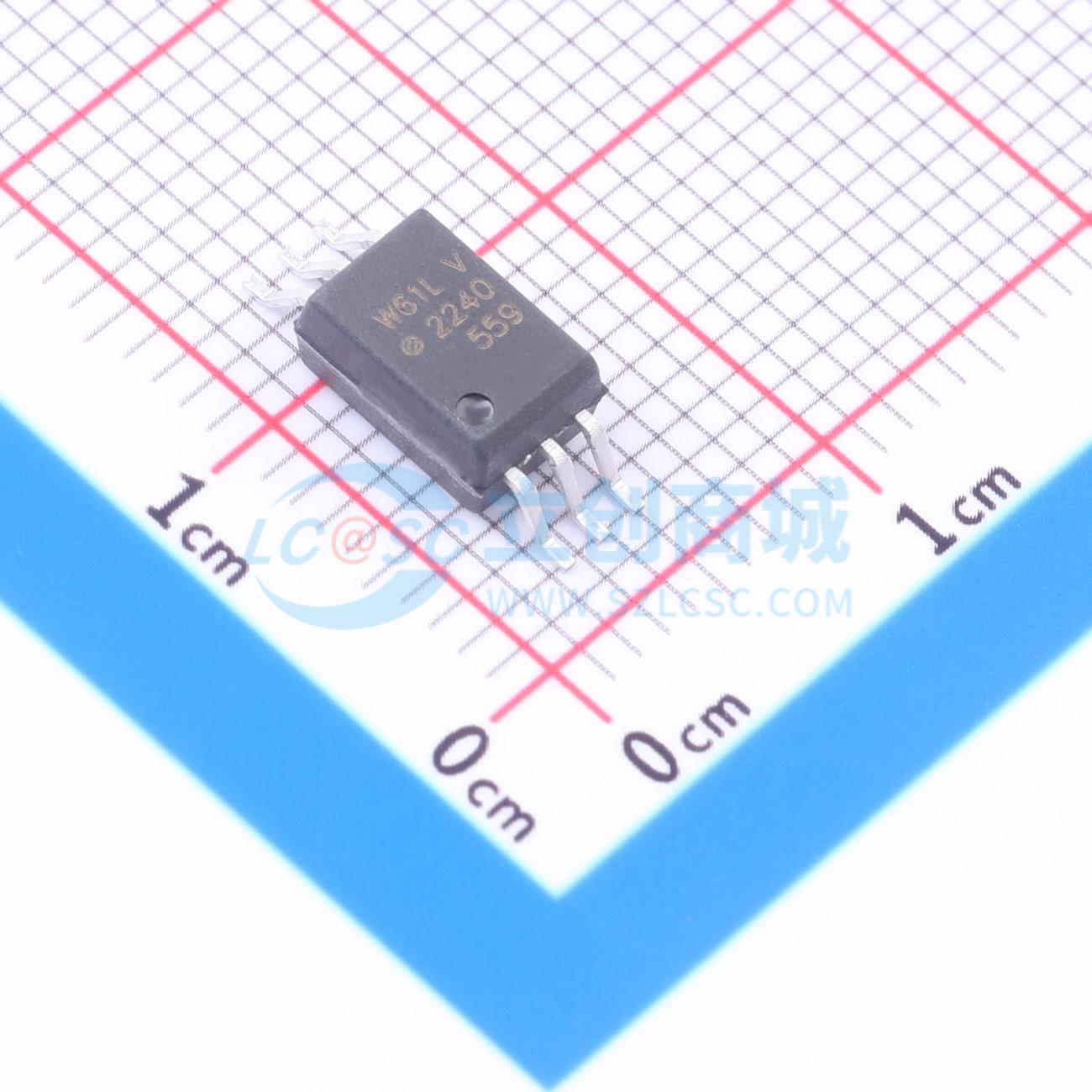

ACPL-W61L-060E
ACPL-W61L-060E
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-W61L-060E
- 商品编号
- C6854590
- 商品封装
- SOIC-6-4.6mm
- 包装方式
- 管装
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 80ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 80ns | |
| 输入阈值电流(FH) | 1.3mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 6mA | |
| 功能特性 | - |
应用领域
- 通信接口：RS485, CANBus, 和 I2C
- 微处理器系统接口
- A/D 和 D/A 转换器的数字隔离
