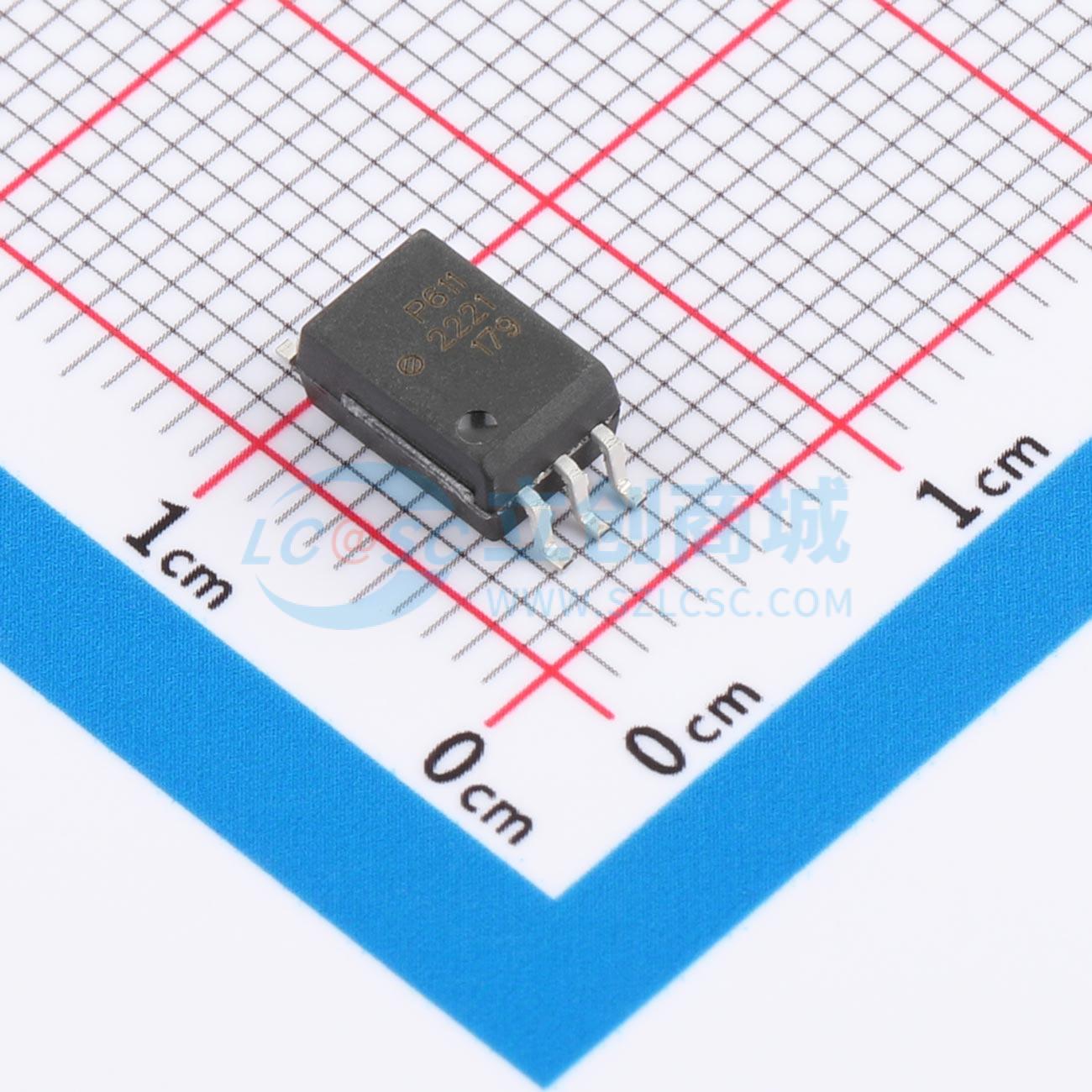

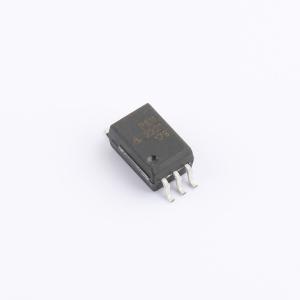

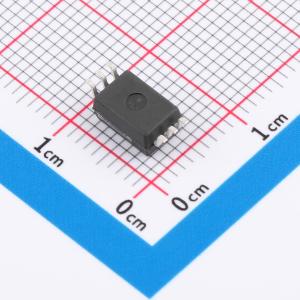

温馨提醒：图片仅供参考，商品以实物为准

ACPL-P611-000E

高共模抑制高速TTL兼容光耦合器

品牌名称: Broadcom(博通)
商品型号: ACPL-P611-000E
商品编号: C6854584
商品封装: SOIC-6-6.8mm
包装方式: 管装
商品毛重: 0.633333克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	15kV/us
	传输速率	10Mbps
	CTR-电流传输比	-
	通道数	1
	工作温度	-40℃~+100℃
	传播延迟 tpLH	100ns

	属性	参数值
	传播延迟 tpHL	100ns
	输入阈值电流(FH)	5mA
	输出电流	50mA
	耗散功率(Pd)	-
	输出电压	-
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	15mA
	功能特性	开集电极输出

商品概述

ACPL-W611/ACPL-P611 是一款光耦合栅极，集成了 GaAsP 发光二极管和高增益集成光电探测器。探测器 IC 的输出是一个开集电极肖特基钳位晶体管。内部屏蔽设计确保 ACPL-W611 的共模瞬态抗扰度指标达到 10000V/μs。此独特设计在实现 TTL 兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数保证在 -40°C 至 +100°C 的温度范围内有效，确保系统性能稳定可靠。ACPL-W611/ACPL-P611 适用于高速逻辑接口、输入/输出缓冲，以及传统线路接收器无法承受的环境中的线路接收，并推荐用于存在极高接地或感应噪声的环境。

商品特性

在 VCM = 1000V 时，最小共模抑制为 10 kV/μs
高速：典型值为 10 MBd
与 LSTTL/TTL 兼容
低输入电流能力：5 mA
工作温度范围内保证交流和直流性能：-40°C 至 +100°C
拉伸型 SO-6 封装
安全认证：UL 认可（ACPL-W611 和 ACPL-P611-020E 符合 UL1577，5000Vrms 持续 1 分钟）、CSA、IEC/EN/DIN EN 60747-5-5

应用领域

隔离线路接收器
计算机外设接口
微处理器系统接口
模数/数模转换的数字隔离
开关电源
