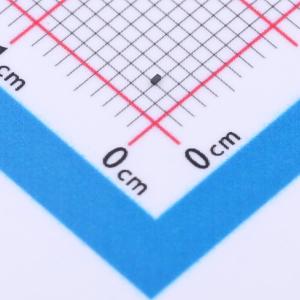

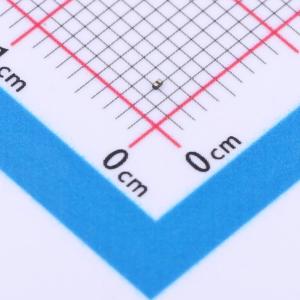

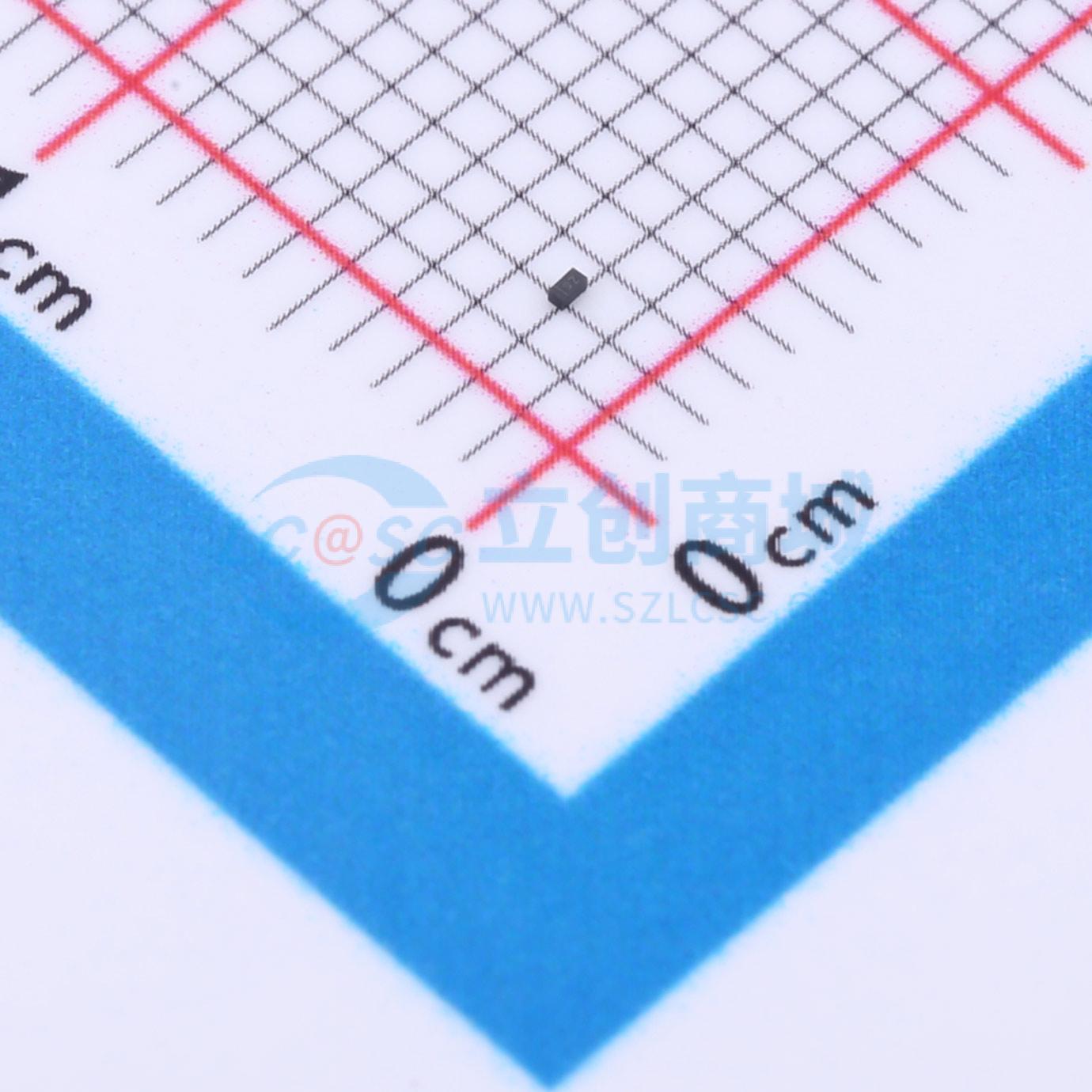

ESD7331MUT5G
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD7331旨在保护需要低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。由于其电容较低，该器件非常适合用于高频设计，如USB 2
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7331MUT5G
- 商品编号
- C730367
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7.5V | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
ESD7331旨在保护需要低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其电容较低，该器件非常适合用于USB 2.0高速应用等高频设计。
商品特性
- 低电容：0.4 pF（典型值）
- 低钳位电压
- 小外形尺寸：0.60 mmx0.30 mm
- 低本体高度：0.3 mm
- 耐受电压：3.3 V
- IEC61000-4-2 4级静电放电保护
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- USB 2.0/3.0
- MHL 2.0
- eSATA
