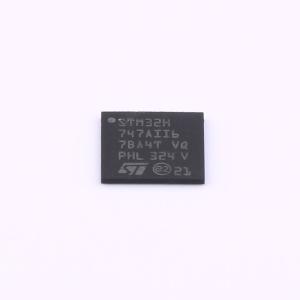

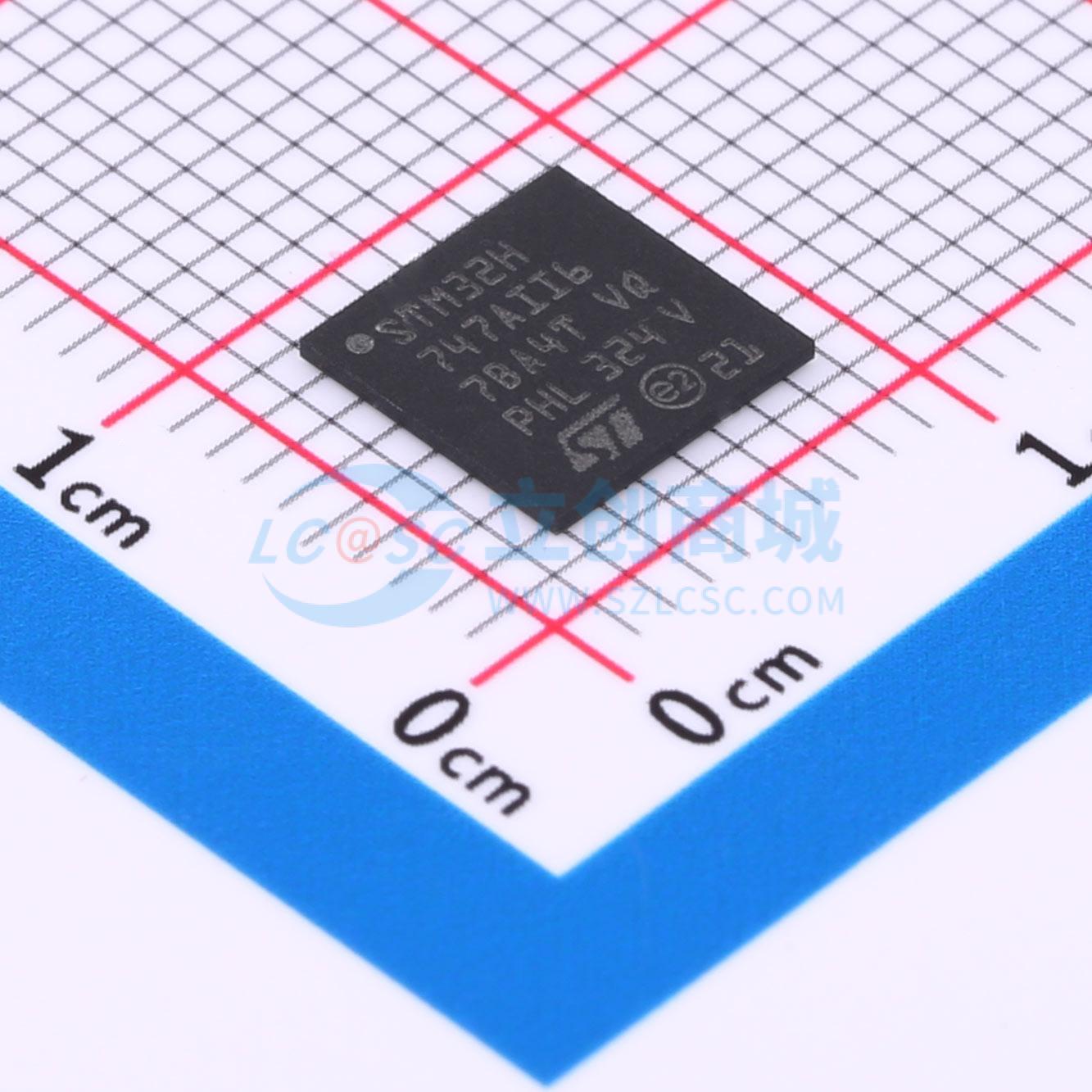

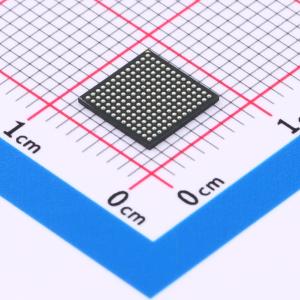

温馨提醒：图片仅供参考，商品以实物为准
STM32H747AII6
带DSP和DP-FPU的高性能ARM Cortex-M7 + Cortex-M4 MCU，具有2 MB Flash、1 MB RAM、480 MHz CPU、ART加速器、一级缓存、外部存储器接口、大量外设、SMPS和MIPI-DSI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：双核：32位Arm Cortex-M7内核，具有双精度FPU和16KB数据与16KB指令缓存，频率高达480MHz，具备MPU、1027 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP指令；32位Arm Cortex-M4内核，具有FPU、自适应实时加速器（ART Accelerator），频率高达240MHz，具备MPU、300 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）和DSP指令。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H747AII6
- 商品编号
- C730195
- 商品封装
- UFBGA-169
- 包装方式
- 托盘
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7；ARM Cortex-M4 | |
| CPU最大主频 | 240MHz；480MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 2MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 1MB | |
| I/O数量 | 168 | |
| ADC(位数) | 16bit | |
| DAC(位数) | 12bit | |
| 工作电压 | 1.62V~3.6V |
商品概述
该产品是一款双核32位Arm Cortex-M7和Cortex-M4微控制器，M7核心频率最高可达480MHz，M4核心频率最高可达240MHz；内置最高2MB闪存（支持边读边写）、1MB内存（含TCM RAM、用户SRAM及备份域SRAM）；具备46个通信和模拟接口，支持SMPS和DSI功能；提供多种封装形式，包括LQFP176（24×24 mm）、LQFP208（28×28 mm）、UFBGA169（7×7 mm）、TFBGA240+25（14×14 mm）、WLCSP156（4.96×4.64 mm）。
商品特性
- 双核结构：Cortex-M7核心配备双精度FPU和L1缓存（16KB数据缓存+16KB指令缓存），支持MPU、DSP指令，性能达1027 DMIPS/2.14 DMIPS/MHz；Cortex-M4核心配备FPU、ART加速器（支持内部和外部闪存），支持MPU、DSP指令，性能达300 DMIPS/1.25 DMIPS/MHz。
- 内存：最高2MB闪存（边读边写）；1MB内存（192KB TCM RAM、864KB用户SRAM、4KB备份域SRAM）；双模式Quad-SPI接口（最高133MHz）；灵活外部内存控制器（32位数据总线，支持SRAM、PSRAM等，同步模式最高125MHz）；CRC计算单元。
- 安全特性：支持ROP、PC-ROP、主动篡改保护。
- GPIO：最多168个带中断功能的I/O端口。
- 电源管理：1.62至3.6V应用电源和I/O；POR、PDR、PVD、BOR保护；内置3.3V调节器（供USB PHY）；嵌入式LDO（供数字电路）；高效SMPS降压转换器（供VCORE或外部电路）；运行和停止模式下的电压缩放（6个可配置范围）；备份调节器（约0.9V）；模拟外设电压参考；1.2至3.6V VBAT电源；低功耗模式（睡眠、停止、待机、VBAT模式，支持电池充电）。
- 低功耗：VBAT模式支持电池充电；CPU和域电源状态监测引脚；待机模式功耗2.95µA（备份SRAM关闭，RTC/LSE开启）。
- 时钟管理：内部振荡器（64MHz HSI、48MHz HSI48、4MHz CSI、32kHz LSI）；外部振荡器（4-48MHz HSE、32.768kHz LSE）；3个PLL（系统时钟1个，内核时钟2个，支持分数模式）。
- 互连矩阵：3个总线矩阵（1个AXI、2个AHB）；多个桥接器（5个AHB2-APB、2个AXI2-AHB）。
- DMA控制器：1个高速主DMA（MDMA，支持链表）；2个双端口DMA（带FIFO）；1个基础DMA（带请求路由）。
- 通信外设：最多35个，包括4×I2C FM+接口、4×USART/4×UART、6×SPI、4×SAI、SPDIFRX、SWPMI、MDIO、2×SD/SDIO/MMC、2×CAN（含CAN FD、TT-CAN）、2×USB OTG、以太网MAC、HDMI-CEC、8-14位摄像头接口等。
- 模拟外设：11个，包括3×ADC（最高16位，36通道，3.6MSPS）、温度传感器、2×12位DAC（1MHz）、2×超低功耗比较器、2×运算放大器（7.3MHz带宽）、1×Sigma-Delta调制器数字滤波器（DFSDM，8通道/4滤波器）。
- 图形功能：LCD-TFT控制器（最高XGA分辨率）；MIPI DSI主机（含D-PHY）；Chrom-ART图形加速器（DMA2D）；硬件JPEG编解码器。
- 定时器和看门狗：最多22个，包括高分辨率定时器（2.1ns最大分辨率）、2×32位定时器、2×16位高级电机控制定时器、10×16位通用定时器、5×16位低功耗定时器、4×看门狗、2×SysTick定时器、RTC（亚秒级精度）。
- 调试模式：支持SWD和JTAG接口；4KB嵌入式跟踪缓冲区。
- 其他：真随机数生成器（3个振荡器）；96位ID；所有封装符合ECOPACK2标准。
