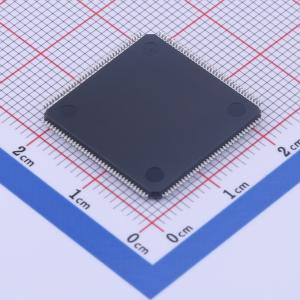

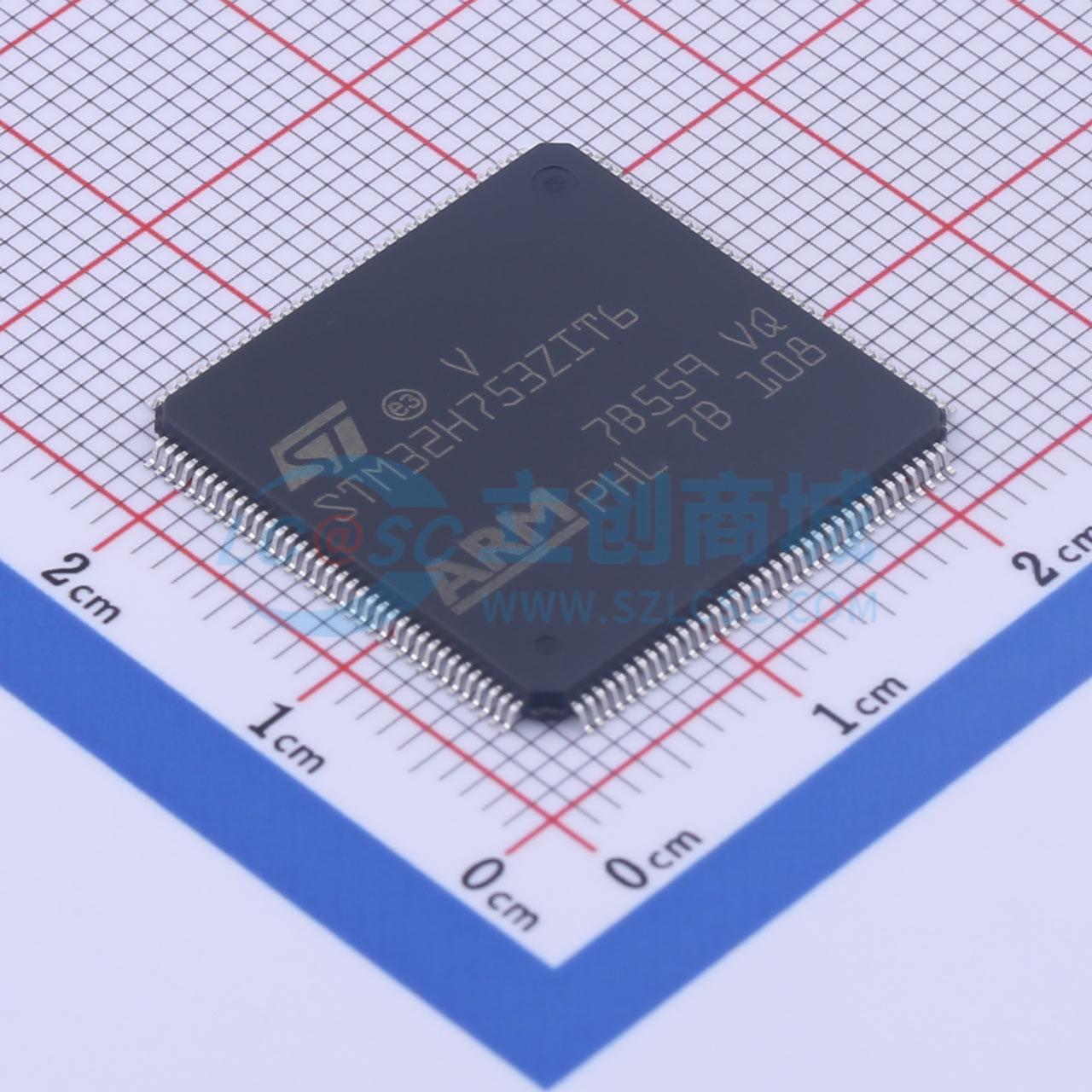

温馨提醒：图片仅供参考，商品以实物为准

STM32H753ZIT6

带DSP和DP-FPU的高性能ARM Cortex-M7 MCU，具有2 MB Flash、1 MB RAM、480 MHz CPU、ART加速器、一级缓存、外部存储器接口、包括加密加速器在内的大量外设以及安全服务支持

描述: 特性：32位Arm Cortex-M7内核，带双精度FPU和L1缓存：16KB数据缓存和16KB指令缓存；频率高达480MHz，具备MPU，1027 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。2MB闪存，支持边读边写。1MB RAM：192KB TCM RAM（含64KB ITCM RAM + 128KB DTCM RAM用于时间关键程序），864KB用户SRAM，4KB备份域SRAM。双模式Quad-SPI内存接口，运行频率高达133MHz。灵活的外部内存控制器，数据总线高达32位：支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND闪存，同步模式下时钟频率高达100MHz。CRC计算单元。ROP、PC-ROP、主动防篡改、安全固件升级支持、安全访问模式。多达168个I/O端口，具备中断能力
品牌名称: ST(意法半导体)
商品型号: STM32H753ZIT6
商品编号: C730207
商品封装: LQFP-144(20x20)
包装方式: 托盘
商品毛重: 1.32克(g)

商品参数

商品概述

32位Arm® Cortex®-M7微控制器，时钟频率高达480MHz，配备2MB Flash存储器、1MB RAM，拥有46个通信和模拟接口，支持加密功能。

商品特性

核心：32位Arm® Cortex®-M7内核，带双精度FPU和L1缓存（16KB数据缓存+16KB指令缓存），频率高达480MHz，支持MPU、1027 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）及DSP指令
存储器：2MB Flash存储器（支持边读边写）；1MB RAM（含192KB TCM RAM、864KB用户SRAM、4KB备份域SRAM）；双模式Quad-SPI接口（最高133MHz）；灵活外部存储器控制器（32位数据总线，同步模式最高100MHz）；CRC计算单元
安全：支持ROP、PC-ROP、主动篡改检测、安全固件升级、安全访问模式
GPIO：最多168个带中断能力的I/O端口
复位与电源管理：3个独立电源域；应用电源和I/O电压范围1.62至3.6V；支持POR、PDR、PVD、BOR；专用USB电源（内置3.3V稳压器）；嵌入式LDO（输出可配置）；电压缩放（6个范围）；备份稳压器（约0.9V）；低功耗模式（睡眠、停止、待机、VBAT）
低功耗：VBAT模式支持充电；待机模式功耗2.95μA（备份SRAM关闭，RTC/LSE开启）
时钟管理：内部振荡器（64MHz HSI、48MHz HSI48等）；外部振荡器（4-48MHz HSE、32.768kHz LSE）；3个PLL（支持分数模式）
互连矩阵：3个总线矩阵（1个AXI、2个AHB）；5个AHB2-APB桥、2个AXI2-AHB桥
DMA控制器：4个（1个MDMA、2个双端口DMA、1个基础DMA）
通信外设（最多35个）：4个I2C FM+；4个USART/4个UART+1个LPUART；6个SPI（含I2S）；4个SAI；SPDIFRX；SWPMI；MDIO；2个SD/SDIO/MMC；2个CAN（支持CAN FD/TT-CAN）；2个USB OTG；以太网MAC；HDMI-CEC；摄像头接口（8-14位，最高80MHz）
模拟外设（11个）：3个ADC（16位，最高3.6 MSPS）；1个温度传感器；2个12位DAC；2个超低功耗比较器；2个运算放大器；1个DFSDM
图形：LCD-TFT控制器（最高XGA）；Chrom-ART加速器；硬件JPEG编解码器
定时器与看门狗（最多22个）：1个高分辨率定时器；2个32位定时器；2个电机控制定时器；10个通用定时器；5个低功耗定时器；2个看门狗；1个SysTick；RTC（亚秒级精度）
加密加速：AES 128/192/256、TDES；HASH（MD5、SHA-1、SHA-2）、HMAC；真随机数生成器
调试：SWD/JTAG接口；4KB嵌入式跟踪缓冲区
其他：96位ID；所有封装符合ECOPACK®2标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M7
	CPU最大主频	480MHz
	CPU位数	32 Bit
	程序存储容量	2MB
	程序存储器类型	FLASH
	RAM容量	1MB

	属性	参数值
	EEPROM容量	-
	I/O数量	114
	ADC(位数)	16bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	1.62V~3.6V
	工作温度	-40℃~+85℃
