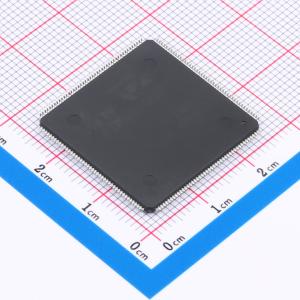

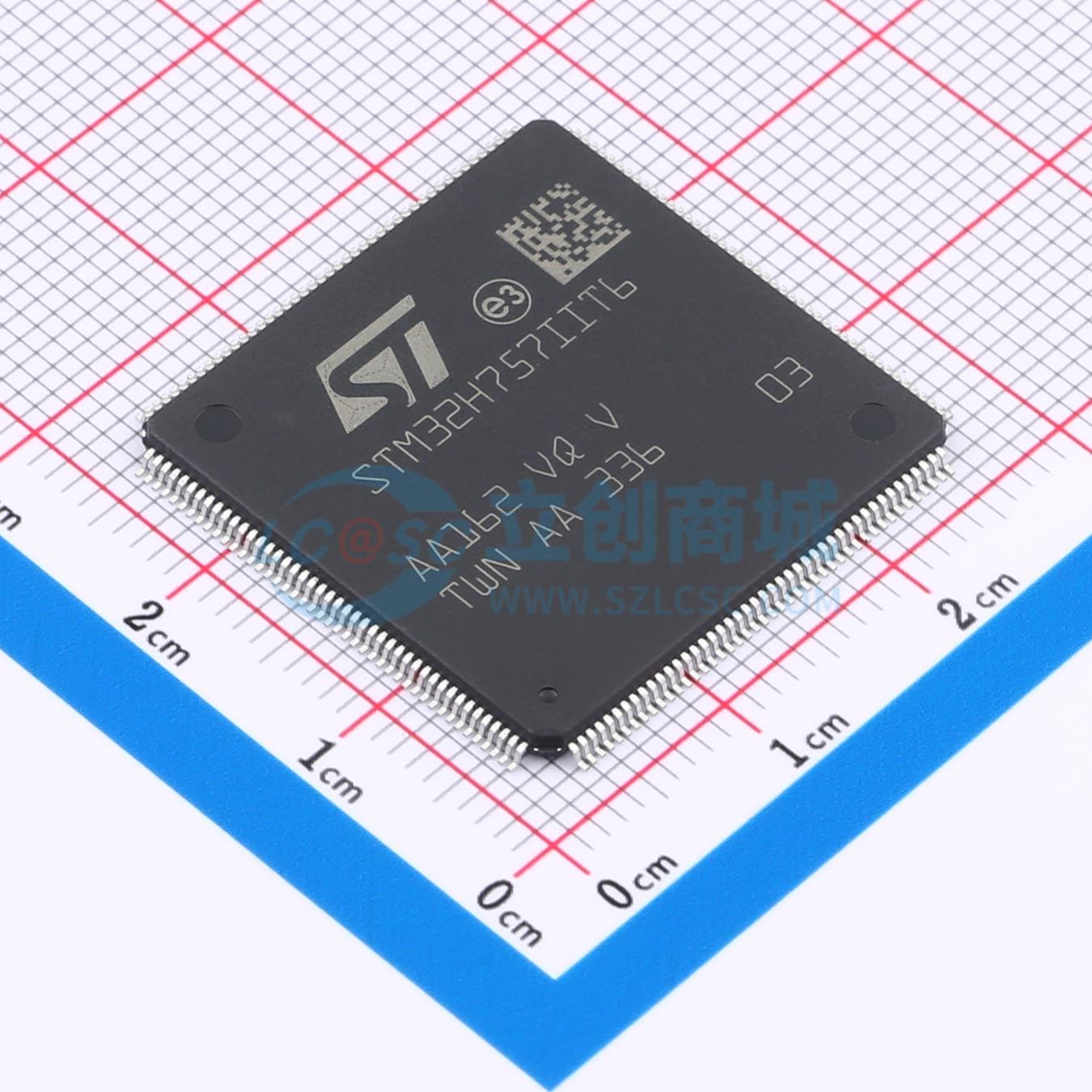

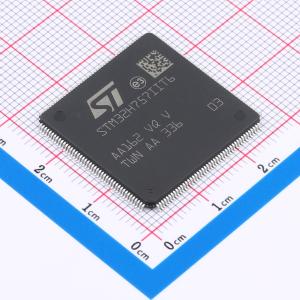

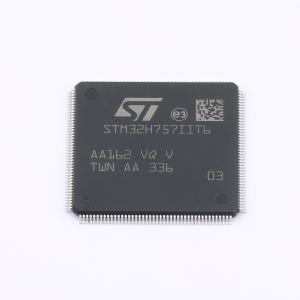

温馨提醒：图片仅供参考，商品以实物为准

STM32H757IIT6

带DSP和DP-FPU的高性能ARM Cortex-M7 + Cortex-M4 MCU，具有2 MB Flash、1 MB RAM、480 MHz CPU、ART加速器、一级缓存、外部存储器接口、包括加密加速器在内的大量外设、安全服务支持、SMPS和MIPI-DSI

描述: 特性：双核:32位Arm Cortex-M7内核，具有双精度FPU和16KB数据、16KB指令L1缓存；频率高达480MHz，有MPU，1027 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。32位Arm Cortex-M4内核，具有FPU，自适应实时加速器（ART Accelerator）用于内部闪存和外部存储器，频率高达240MHz，有MPU，300 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。存储器:2MB闪存，支持边读边写。1MB RAM：192KB TCM RAM（含64KB ITCM RAM + 128KB DTCM RAM用于时间关键程序），864KB用户SRAM，4KB备份域SRAM。双模式Quad-SPI内存接口，运行频率高达133MHz。灵活的外部内存控制器，高达32位数据总线：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND闪存，同步模式下时钟高达125MHz。CRC计算单元。安全：ROP、PC-ROP、主动篡改、安全固件升级支持、安全访问模式
品牌名称: ST(意法半导体)
商品型号: STM32H757IIT6
商品编号: C730215
商品封装: LQFP-176(24x24)
包装方式: 托盘
商品毛重: 3.333333克(g)

商品参数

商品概述

双核32位Arm® Cortex®-M7（最高480MHz）和-M4微控制器，2MB闪存，1MB RAM，46个通信和模拟接口，开关电源（SMPS），显示串行接口（DSI），加密功能。

商品特性

双核结构：32位Arm® Cortex®-M7核心（双精度FPU、16KB数据+16KB指令L1缓存、最高480MHz、MPU、1027 DMIPS/2.14 DMIPS/MHz、支持DSP指令）；32位Arm® Cortex®-M4核心（FPU、ART加速器、最高240MHz、MPU、300 DMIPS/1.25 DMIPS/MHz、支持DSP指令）
内存：2MB闪存（支持边读边写）；1MB RAM（含192KB TCM RAM、864KB用户SRAM、4KB备份域SRAM）；双模式Quad-SPI接口（最高133MHz）；灵活外部内存控制器（32位数据总线，同步模式最高125MHz）；CRC计算单元
安全功能：支持ROP、PC-ROP、主动篡改检测、安全固件升级、安全访问模式
GPIO：最多168个带中断能力的I/O端口
封装类型：LQFP176（24×24mm）、LQFP208（28×28mm）、UFBGA169（7×7mm）、TFBGA240+25（14×14mm）、WLCSP156（4.96×4.64mm）
复位和电源管理：3个独立电源域；1.62至3.6V应用电源和I/O；支持POR、PDR、PVD、BOR；专用USB电源（内置3.3V调节器）；嵌入式LDO；高效SMPS降压转换器；运行和停止模式电压缩放（6个可配置范围）；备份调节器（约0.9V）；1.2至3.6V VBAT电源；低功耗模式（睡眠、停止、待机、VBAT支持电池充电）
低功耗：VBAT电池模式带充电能力；CPU和域电源状态监控引脚；待机模式功耗2.95μA（备份SRAM关闭，RTC/LSE开启）
时钟管理：内部振荡器（64MHz HSI、48MHz HSI48、4MHz CSI、32kHz LSI）；外部振荡器（4-48MHz HSE、32.768kHz LSE）；3个PLL（支持分数模式）
互连矩阵：3个总线矩阵（1个AXI、2个AHB）；5个AHB2-APB桥接器、2个AXI2-AHB桥接器
DMA控制器：1个高速主DMA（MDMA，支持链表）；2个双端口DMA（带FIFO）；1个基础DMA（带请求路由）
通信外设：最多35个，包括4个I2C FM+、4个USART/4个UART、1个LPUART、6个SPI、4个SAI、SPDIFRX、SWPMI、MDIO从机、2个SD/SDIO/MMC、2个CAN（含CAN FD和TT-CAN）、2个USB OTG、以太网MAC、HDMI-CEC、8-14位摄像头接口（最高80MHz）
模拟外设：11个，包括3个ADC（最高16位，36通道，3.6MSPS）、1个温度传感器、2个12位DAC（1MHz）、2个超低功耗比较器、2个运算放大器（7.3MHz带宽）、1个DFSDM（8通道/4滤波器）
图形功能：LCD-TFT控制器（最高XGA分辨率）；MIPI DSI主机（含D-PHY）；Chrom-ART图形加速器；硬件JPEG编解码器
定时器和看门狗：最多22个，包括1个高分辨率定时器（2.1ns）、2个32位定时器、2个16位高级电机控制定时器、10个16位通用定时器、5个16位低功耗定时器、4个看门狗、2个SysTick定时器、RTC（亚秒精度）
加密加速：支持AES 128/192/256、TDES；HASH（MD5、SHA-1、SHA-2）、HMAC；真随机数生成器
调试模式：支持SWD和JTAG接口；4KB嵌入式跟踪缓冲器
其他：96位ID；所有封装符合ECOPACK®2标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4；ARM Cortex-M7
	CPU最大主频	240MHz；480MHz
	CPU位数	32 Bit
	程序存储容量	2MB
	程序存储器类型	FLASH
	RAM容量	1MB

	属性	参数值
	EEPROM容量	-
	I/O数量	119
	ADC(位数)	16bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	1.62V~3.6V
	工作温度	-40℃~+85℃
