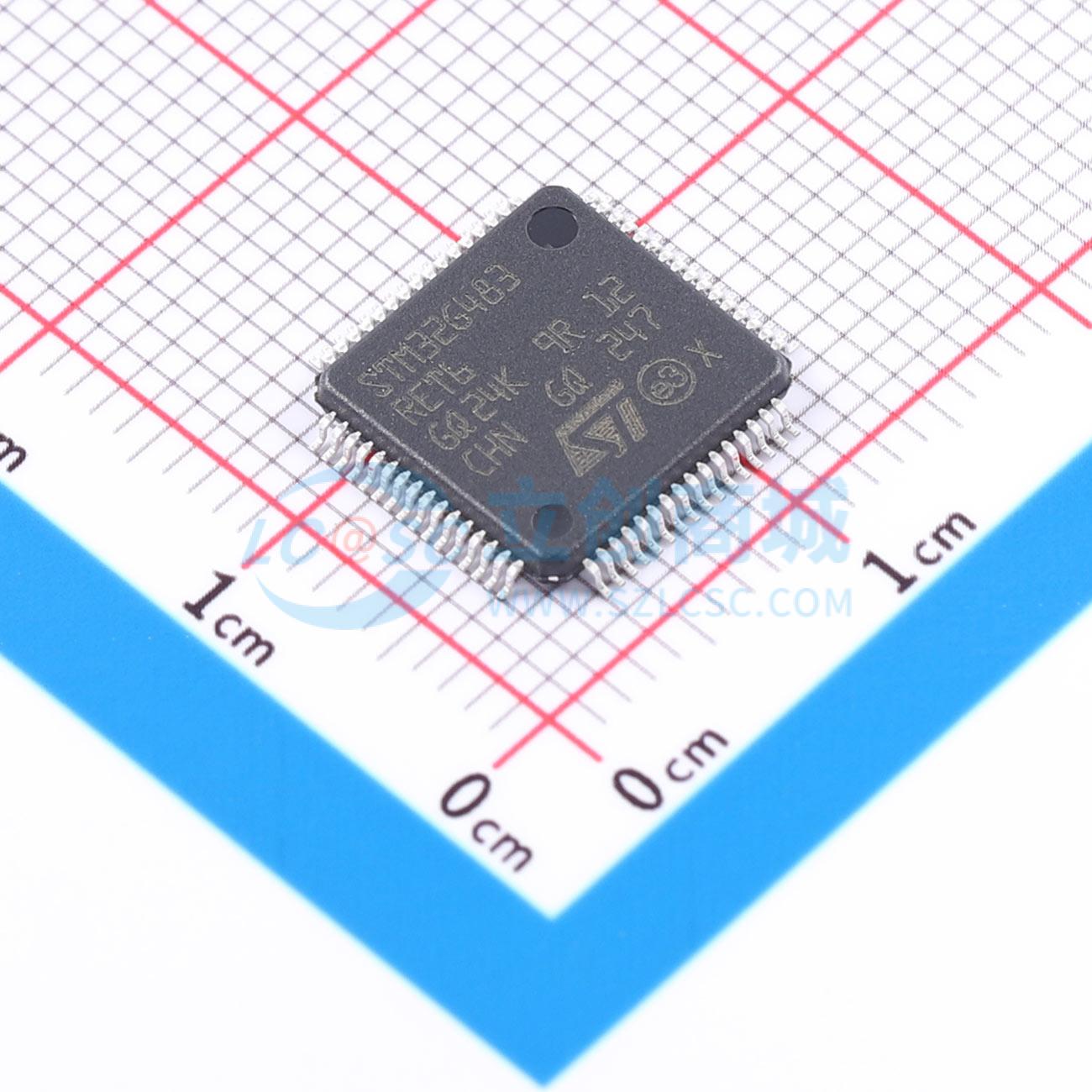

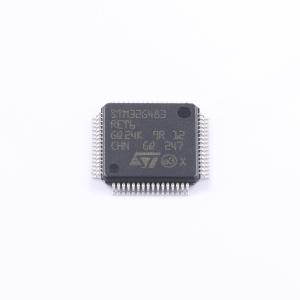

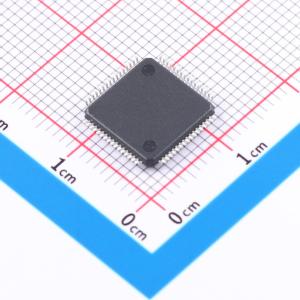

STM32G483RET6
带DSP和FPU的170MHz主流ARM Cortex-M4 MCU，具有512 KB Flash存储器、数学加速器、高模拟电平集成和Crypto AES-256
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：采用带有浮点单元（FPU）的32位Arm Cortex-M4 CPU，具备自适应实时加速器（ART Accelerator），可实现从闪存零等待状态执行，频率高达170 MHz，具有213 DMIPS，具备内存保护单元（MPU）和DSP指令。工作条件：VDD、VDA电压范围为1.71 V至3.6 V。数学硬件加速器：CORDIC用于三角函数加速；FMAC为滤波数学加速器。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32G483RET6
- 商品编号
- C730135
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 170MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 52 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 工作电压 | 1.71V~3.6V |
商品概述
Arm Cortex-M4 32位MCU+FPU，最高512KB Flash，170MHz/213 DMIPS，128KB SRAM，具备丰富的模拟功能、数学加速器和AES加密功能。
商品特性
- 核心：Arm 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持从Flash零等待执行，最高频率170MHz（213 DMIPS），含MPU和DSP指令。
- 工作条件：VDD、VDDA电压范围1.71V至3.6V。
- 数学硬件加速器：CORDIC（三角函数加速）、FMAC（滤波器数学加速器）。
- 存储器：512KB Flash带ECC支持、双bank读写同时、专有代码读出保护（PCROP）、安全存储区及1KB OTP；96KB SRAM（前32KB含硬件奇偶校验）；32KB CCM SRAM（指令和数据总线，带硬件奇偶校验）；外部存储器接口FSMC支持SRAM、PSRAM、NOR、NAND；Quad-SPI接口。
- 复位与电源管理：上电/掉电复位（POR/PDR/BOR）；可编程电压检测器（PVD）；低功耗模式（睡眠、停止、待机、关机）；VBAT供电给RTC和备份寄存器。
- 时钟管理：4-48MHz晶振；32kHz带校准振荡器；内部16MHz RC带PLL选项（±1%）；内部32kHz RC振荡器（±5%）。
- 封装：LQFP48（7×7mm）、LQFP64（10×10mm）、LQFP80（12×12mm）、LQFP100（14×14mm）、LQFP128（14×14mm）、UFQFPN48（7×7mm）、WLCSP81（4.02×4.27mm）、TFBGA100（8×8mm，间距0.8）。
- I/O：最多107个快速I/O，均可映射到外部中断向量，部分I/O支持5V容忍。
- 模拟功能：5个12位ADC（0.25μs，最多42通道，硬件过采样可达16位，转换范围0-3.6V）；7个12位DAC通道（3个缓冲外部通道1MSPS，4个非缓冲内部通道15MSPS）；7个超快速轨到轨模拟比较器；6个运算放大器（可用于PGA模式）；内部电压参考缓冲（VREFBUF支持2.048V、2.5V、2.95V输出）。
- 定时器：17个定时器，包括高级电机控制定时器、通用定时器、基本定时器、低功耗定时器、看门狗定时器及SysTick定时器。
- 通信接口：3个FDCAN控制器；4个I2C快速模式加；5个USART/UART；1个LPUART；4个SPI（含I2S接口）；1个SAI；USB2.0全速接口；IRTIM；USB Type-C/USB供电控制器（UCPD）。
- 其他功能：True随机数生成器（RNG）；CRC计算单元；96位ID；AES 128/256位密钥加密硬件加速器；开发支持SWD、JTAG、Embedded Trace Macrocell。
