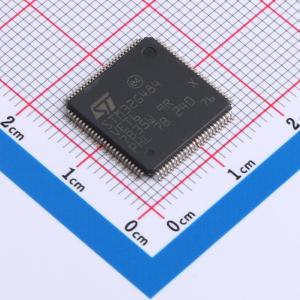

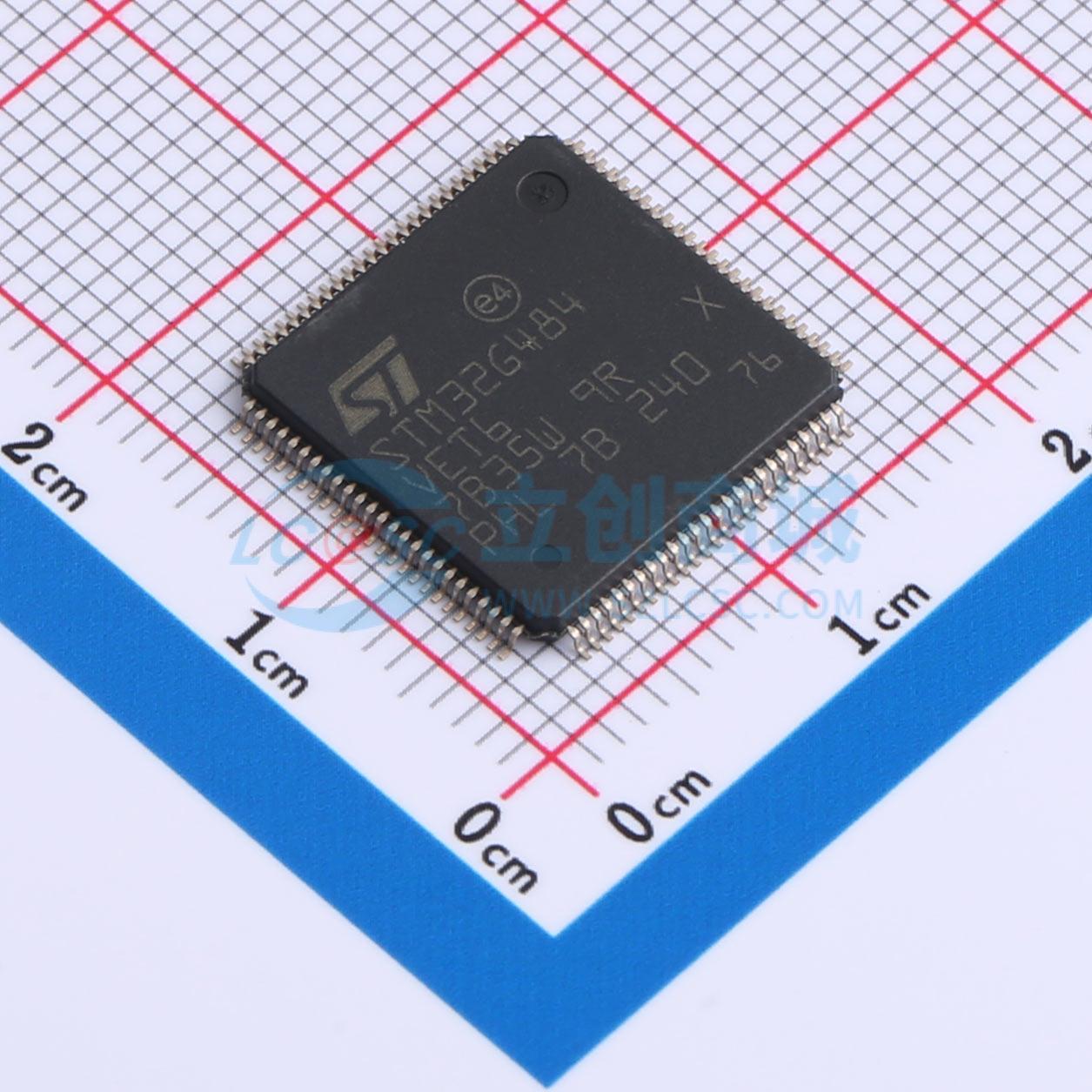

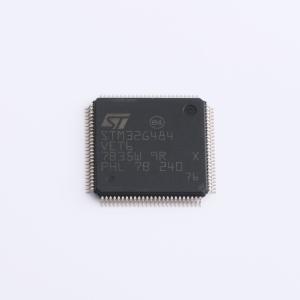

STM32G484VET6
带DSP和FPU的170MHz主流ARM Cortex-M4 MCU，具有512 KB Flash存储器、数学加速器、高分辨率定时器、高模拟电平集成和Crypto AES-256
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）允许从闪存零等待状态执行，频率高达170 MHz，213 DMIPS，具备MPU和DSP指令。 工作条件：VDD、VDDA电压范围为1.71 V至3.6 V。 数学硬件加速器：CORDIC用于三角函数加速；FMAC：滤波数学加速器。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32G484VET6
- 商品编号
- C730140
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 170MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 86 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 工作电压 | 1.71V~3.6V |
商品概述
这是一款Arm® Cortex®-M4 32位微控制器（MCU），集成浮点运算单元（FPU），工作频率可达170 MHz，性能为213 DMIPS，配备丰富的模拟功能、数学加速器、184 ps分辨率的12通道高分辨率定时器以及AES加密硬件加速器。
商品特性
- Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持从Flash存储器零等待状态执行，频率最高170 MHz（213 DMIPS），内存保护单元（MPU），DSP指令
- 工作电压范围（VDD、VDDA）：1.71 V至3.6 V
- 数学硬件加速器：CORDIC（三角函数加速）、FMAC（滤波器数学加速器）
- 存储器配置：512 KB Flash（支持ECC、双bank读写同时、专有代码读出保护PCROP、安全存储区、1 KB OTP）；96 KB SRAM（前32 KB带硬件奇偶校验）；32 KB CCM SRAM（指令和数据总线，带硬件奇偶校验）；外部存储器接口FSMC（支持SRAM、PSRAM、NOR、NAND）；Quad-SPI存储器接口
- 复位和电源管理：上电/掉电复位（POR/PDR/BOR）；可编程电压检测器（PVD）；低功耗模式（睡眠、停止、待机、关机）；VBAT供电支持RTC和备份寄存器
- 时钟管理：4至48 MHz晶体振荡器；32 kHz带校准振荡器；内部16 MHz RC（±1%）带PLL选项；内部32 kHz RC振荡器（±5%）
- 输入输出：最多107个快速I/O（可映射到外部中断向量，部分支持5 V容忍）
- 模拟功能：5个12位ADC（0.25 µs，最多42通道，硬件过采样可达16位，转换范围0至3.6 V）；7个12位DAC通道（3个缓冲外部通道1 MSPS，4个非缓冲内部通道15 MSPS）；7个超快速轨到轨模拟比较器；6个运算放大器（可用于PGA模式，所有端子可访问）；内部电压参考缓冲器VREFBUF（支持2.048 V、2.5 V、2.95 V输出）
- 定时器系统：17个定时器，包括HRTIM（6个16位计数器，184 ps分辨率，12路PWM）、高级电机控制定时器、通用定时器、看门狗定时器、SysTick定时器、基本定时器、低功耗定时器；带闹钟的日历RTC（可从停止/待机模式周期性唤醒）
- 通信接口：3个FDCAN控制器；4个I2C快速模式加（1 Mbit/s）；5个USART/UART；1个LPUART；4个SPI；1个SAI；USB 2.0全速接口；IRTIM；USB Type-C™/UCPD
- 安全与其他功能：真随机数生成器（RNG）；CRC计算单元；96位ID；AES 128/256位加密加速器；开发支持（SWD、JTAG、Embedded Trace Macrocell™）
- 封装类型：LQFP48（7×7 mm）、LQFP64（10×10 mm）、LQFP80（12×12 mm）、LQFP100（14×14 mm）、LQFP128（14×14 mm）、UFQFPN48（7×7 mm）、WLCSP81（4.02×4.27 mm）、TFBGA100（8×8 mm，间距0.8）
